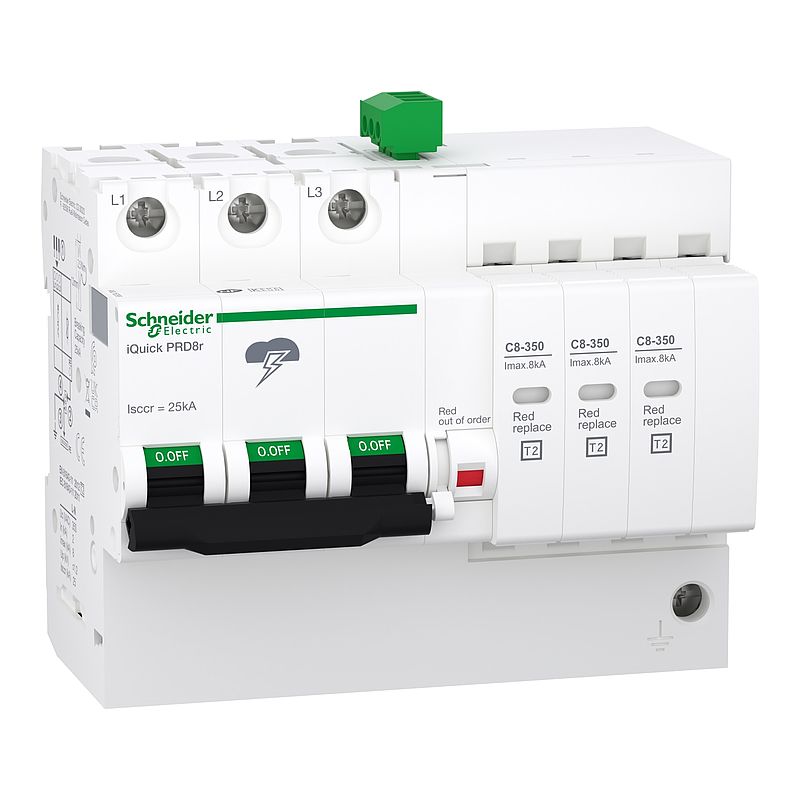

Überspannungsabl. iQuick PRD8r, Steckb. Schutzmodule 3P, Imax 8kA
A9L16299
Materialpreisgruppe : D6
392,00 EUR
EAN Code: 3606480387111
ProduktdatenblattSpezifikationen
| Hauptmerkmale | |
|---|---|
| Produktbereich | Acti9 |
| Produktname | Acti 9 iQuick PRD |
| Produkt- oder Komponententyp | Überspannungsableiter mit steckbarem Modul |
| Kurzbezeichnung des Geräts | iQuick PRD8r |
| Geräteanwendung | Verteilung |
| Normen | EN 61643-11:2012 IEC 61643-11:2011 |
| Produktzertifizierungen | CE |
| Gütesiegel | NF KEMA-KEUR |
| Beschreibung der Pole | 3P |
| Fernmeldekontakt | Mit |
| Zusammensetzung der Signalkontakte | 1 SD (1 W) |
| Typ des Überspannungsableiters | Elektrisches Verteilungsnetzwerk |
| Erdungssystem | TN-C IT 230 | Zusatzmerkmale |
| Typ der Überspannungsableiter-Klasse | Typ 2 + 3 |
| Technologie des Überspannungsableiters | MOV (Varistor) |
| [Ue] Betriebsbemessungsspannung | 400 V AC (+/-10 %) bei 50/60 Hz |
| [In] Nennableitstoßstrom | Gleichtakt: 2 kA (L/PE) Differentialbetrieb: 2 kA (L/N) |
| [Imax] max. Ableitstoßstrom | Gleichtakt: 8 kA L/PE |
| [Uoc] Leerlaufspannung | 10 kV Typ 3 Gleichtakt L/PE |
| [Uc] höchste Dauerspannung | Gleichtakt: 350 V L/PE |
| [Up] Schutzpegel | Gleichtakt <1,4 kV Typ 3 L/PE Gleichtakt <1,2 kV Typ 2 L/PE |
| Max. netzseitiger Überstromschutz | Integrierter Leistungsschalter - Icu 25 kA |
| Signalkreisspannung | 2 A/250 V AC 50/60 Hz |
| Montagemodus | Aufsteckbar (DIN-Schiene) |
| 9-mm-Raster | 12,7 |
| Höhe | 94 mm |
| Breite | 113,6 mm |
| Tiefe | 75,9 mm |
| Produktgewicht | 0,67 kg |
| Farbe | Weiß (RAL 9003) |
| Anschlüsse - Klemmen | Tunnelklemmen (Unterseite) 2,5…25 mm² Tunnelklemmen (oben) 2,5…25 mm² |
| [M] Anzugsdrehmoment | 2,5 Nm | Montage |
| Schutzart (IK) | IK05 entspricht IEC 62262 |
| Relative Luftfeuchtigkeit | 5…95 % |
| Betriebshöhe | 2.000 m |
| Umgebungstemperatur bei Betrieb | -25…60 °C |
| Umgebungstemperatur bei Lagerung | -40…70 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 734,000 g |
| VPE 1 Höhe | 9,200 cm |
| VPE 1 Breite | 10,000 cm |
| VPE 1 Länge | 14,800 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 12 |
| VPE 2 Gewicht | 9,229 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
| EU-RoHS-Richtlinie | Konform mit Ausnahmen |
| Quecksilberfrei | Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Enthält Halogene | Produkt mit halogenfreien Kunststoffteilen und Kabeln |
| Kreislaufwirtschafts-Profil | Keine besonderen Recycling-Verfahren erforderlich |
