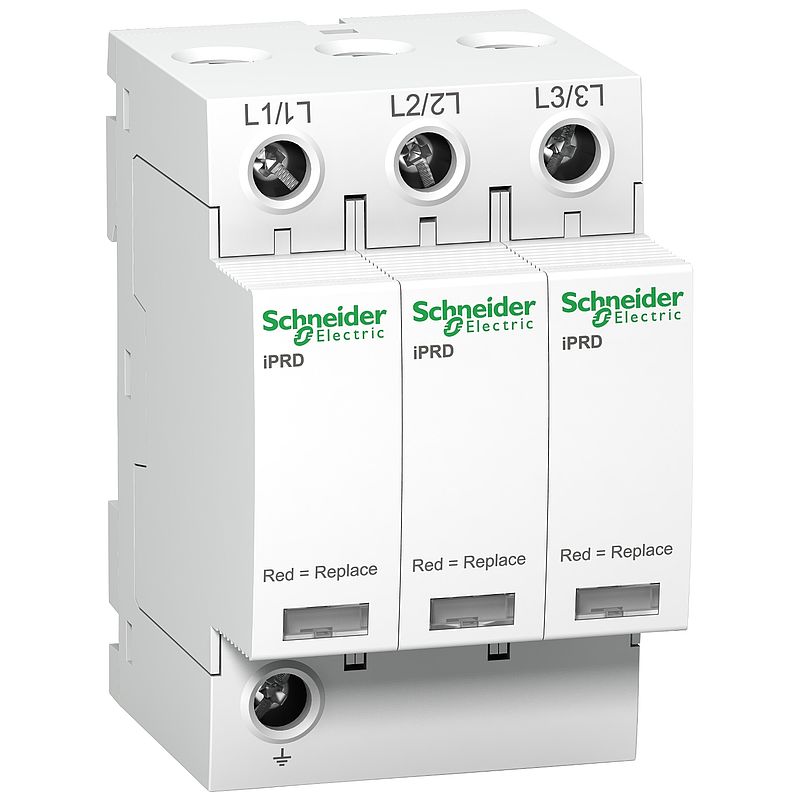

Überspannungsabl. iPRD40r, Typ 2, Steckbare Schutzmodule, 3P, Imax 40kA
A9L40301
Materialpreisgruppe : D6
310,00 EUR
EAN Code: 3606480506352
ProduktdatenblattSpezifikationen
| Hauptmerkmale | |
|---|---|
| Produktbereich | Acti9 |
| Produktname | Acti 9 iPRD |
| Produkt- oder Komponententyp | Überspannungsableiter mit steckbarem Modul |
| Kurzbezeichnung des Geräts | iPRD40r |
| Geräteanwendung | Verteilung |
| Normen | EN 61643-11:2012 IEC 61643-11:2011 |
| Produktzertifizierungen | CE |
| Gütesiegel | NF KEMA-KEUR |
| Beschreibung der Pole | 3P |
| Fernmeldekontakt | Mit |
| Zusammensetzung der Signalkontakte | 1 SD (1 W) |
| Typ des Überspannungsableiters | Elektrisches Verteilungsnetzwerk |
| Erdungssystem | TN-C IT 230 | Zusatzmerkmale |
| Typ der Überspannungsableiter-Klasse | Typ 2 |
| Technologie des Überspannungsableiters | MOV (Varistor) |
| [Ue] Betriebsbemessungsspannung | 230/400 V AC (+/-10 %) bei 50/60 Hz |
| [In] Nennableitstoßstrom | Gleichtakt: 15 kA (L/PE) Gleichtakt: 15 kA (N/PE) |
| [Imax] max. Ableitstoßstrom | Gleichtakt: 40 kA L/PE |
| [Uc] höchste Dauerspannung | Gleichtakt: 350 V L/PE |
| [Up] Schutzpegel | Gleichtakt <1,6 kV Typ 2 L/PE |
| [Ut] Zeitweilige Überspannung TOV | 337 V L/N 5 s Festigkeit 1200 V N/PE 200 ms sicherer Ausfallmodus |
| Max. netzseitiger Überstromschutz | Zugehöriger Trennschalter iC60H 40 A Kurve C - Icu 15 kA Zugehöriger Trennschalter iC60N 40 A Kurve C - Icu 10 kA Zugehöriger Trennschalter NG125H 40 A Kurve C - Icu 36 kA Zugehöriger Trennschalter NG125L 40 A Kurve C - Icu 50 kA Zugehöriger Trennschalter NG125N 40 A Kurve C - Icu 25 kA Angeschlossene Sicherung gG 63 A - Icu 15 kA Angeschlossene Sicherung gG 80 A - Icu 50 kA |
| Signalkreisspannung | 0,25 A/250 V AC 50/60 Hz |
| Montagemodus | Aufsteckbar (DIN-Schiene) |
| 9-mm-Raster | 6 |
| Höhe | 85 mm |
| Breite | 54 mm |
| Tiefe | 69 mm |
| Produktgewicht | 0,323 kg |
| Farbe | Weiß (RAL 9003) |
| [Ipe] Schutzleiterstrom | 0,6 mA 0,003 mA |
| Anschlüsse - Klemmen | Tunnelklemmen (Unterseite) 2,5…35 mm² Tunnelklemmen (oben) 2,5…35 mm² |
| [M] Anzugsdrehmoment | 2,5 Nm | Montage |
| Schutzart (IK) | IK03 entspricht IEC 62262 |
| Relative Luftfeuchtigkeit | 5…95 % |
| Betriebshöhe | 2.000 m |
| Umgebungstemperatur bei Betrieb | -25…60 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 351 g |
| VPE 1 Höhe | 7,5 cm |
| VPE 1 Breite | 6,5 cm |
| VPE 1 Länge | 9 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 4 |
| VPE 2 Gewicht | 1,471 kg |
| VPE 2 Höhe | 8,5 cm |
| VPE 2 Breite | 9,7 cm |
| VPE 2 Länge | 27,5 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 36 |
| VPE 3 Gewicht | 13,823 kg |
| VPE 3 Höhe | 30 cm |
| VPE 3 Breite | 30 cm |
| VPE 3 Länge | 40 cm | Vertragliche Gewährleistung |
| Garantie | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
| Frei von REACh-SVHC | Ja |
| EU-RoHS-Richtlinie | Konform EU-RoHS-Deklaration |
