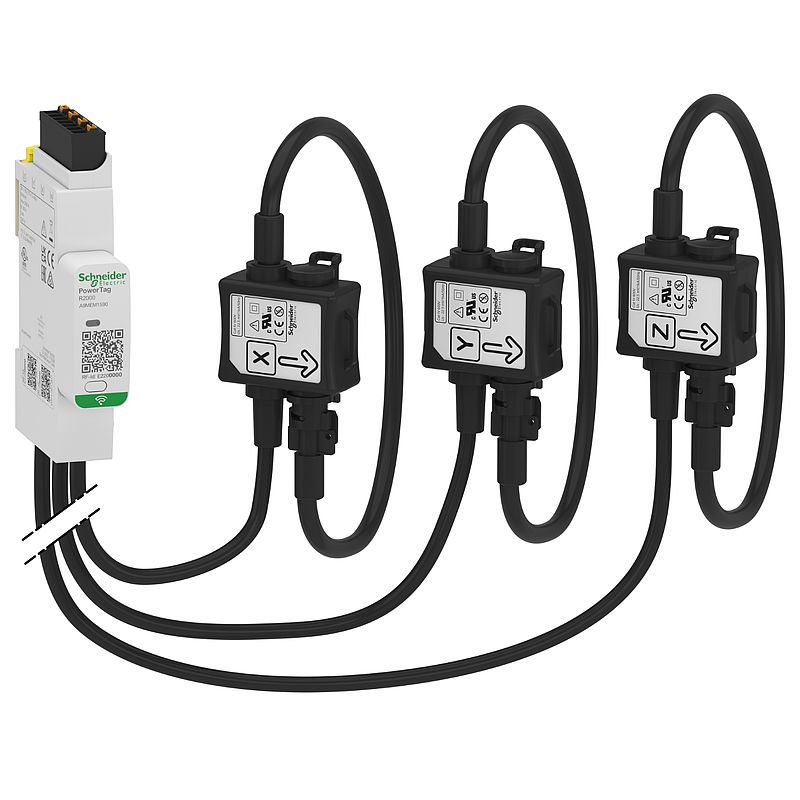

Energiezähler, PowerTag Rope 200A 3P/3P+N, Funk, Position oben und unten, Genauigkeitsklasse 1
A9MEM1590
Materialpreisgruppe
: DT
527,00 EUR
EAN Code: 3606481595287
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Konformitätserklärung
|
Download |
|
Anwendungshinweise
|
Download |
|
Firmware - History, Utility & Others
|
Download |
|
Firmware
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Benutzerhandbuch
|
Download |
|
How To Video
|
Video anzeigen |
|
Informationsvideo
|
Video anzeigen |
|
Software - Hotfix & Patch
|
Download |
|
Zertifikat
|
Download |
|
CAD
|
Download |
|
Katalog
|
Download |
|
Entsorgungsinformation
|
Download |
|
Technische Zeichnung
|
Download |
|
Produktumweltprofil
|
Download |
|
Broschüre
|
Download |
|
Sonstiger technischer Leitfaden
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PowerLogic |
| Produktname | PowerTag R200 |
| Produkt- oder Komponententyp | Energiesensor |
| Pole | 3P 3P + N |
| [Imax] Max. Strom | 200 A |
| Produktspezifische Anwendung | Energiemanagement Überlastsalarm Leistungsfaktor Lastüberwachung Stromkreisüberwachung |
| Kompatibilität des Konzentrators | Acti 9 PowerTag Link C Acti 9 PowerTag Link Acti 9 PowerTag Link HD Harmony Hub EcoStruxure Schalttafel Server Universal EcoStruxure Schalttafel Server Erweitert PrismaSet Active |
| Kompatible Produktfamilie | Masterpact MasterPact MTZ for Lasttrennschalter Masterpact MasterPact NW Masterpact MasterPact NT ComPact ComPact NS |
| Kompatible Produktfamilie | Acti9 TeSys |
| Messwerttyp | Wirk- und Blindenergie Scheinenergie Wirk- und Blindleistung Scheinleistung Strom Spannung Leistungsfaktor Innentemperatur Frequenz |
| Genauigkeitsklasse | Klasse 1 Wirkenergie entspricht IEC 61557-12 Klasse 2 Blindenergie entspricht IEC 61557-12 Klasse 2 Scheinenergie entspricht IEC 61557-12 Klasse 1 Wirkleistung entspricht IEC 61557-12 Klasse 2 Blindleistung entspricht IEC 61557-12 Klasse 2 Scheinleistung entspricht IEC 61557-12 Klasse 1 Strom entspricht IEC 61557-12 Klasse 0,5 Spannung entspricht IEC 61557-12 Klasse 1 Leistungsfaktor entspricht IEC 61557-12 Klasse 0,5 Frequenz entspricht IEC 61557-12 |
| Messgerätetyp | Wirkenergie E -a- IN/OUT 0 - 281 x 10exp(9) kWh bei Gesamt pro Phase Wirkenergie E -a- IN/OUT 0 - 281 x 10exp(9) kWh bei Teilweise pro Phase Wirkenergie E -a- IN/OUT 0 - 281 x 10exp(9) kWh bei 3-phasig gesamt Wirkenergie E -a- IN/OUT 0 - 281 x 10exp(9) kWh bei 3-phasig teilweise Blindenergie E -rA- IN/OUT 0 - 281 x 10exp(9) kVARh bei Gesamt pro Phase Blindenergie E -rA- IN/OUT 0 - 281 x 10exp(9) kVARh bei Teilweise pro Phase Blindenergie E -rA- IN/OUT 0 - 281 x 10exp(9) kVARh bei 3-phasig gesamt Blindenergie E -rA- IN/OUT 0 - 281 x 10exp(9) kVARh bei 3-phasig teilweise Scheinenergie E -apA- 0 - 281 x 10exp(9) kVAh bei Gesamt pro Phase Scheinenergie E -apA- 0 - 281 x 10exp(9) kVAh bei Teilweise pro Phase Scheinenergie E -apA- 0 - 281 x 10exp(9) kVAh bei 3-phasig gesamt Scheinenergie E -apA- 0 - 281 x 10exp(9) kVAh bei 3-phasig teilweise Wirkleistung P, P1, P2, P3 Blindleistung Q, Q1, Q2, Q3 Scheinleistung S, S1, S2, S3 Strom I1, I2, I3 Berechneter Neutralleiterstrom Spannung U12, U23, U31 Spannung V1N, V2N, V3N Frequenz 45 - 65 Hz Leistungsfaktor bei pro Phase Leistungsfaktor bei gesamt |
| Montageort | Oben oder unten |
| Montagehalterung | Sammelschiene Kabel |
| Produktbestimmung | Schaltanlage |
| Eventmanagement | Spannungsverlust mit gemessenem Strom bei Spannungsverlust |
| Übertragungsmedium | Funkfrequenz 2,4…2,4835 GHz entspricht IEEE 802.15.4 |
| Emissionsleistung | 10 mW |
| [Ib] Basisstrom | 30 A |
| Eingangsstrom | 120 mA |
| Sättigungsstrom | 400 A | Zusatzmerkmale |
| Montagemodus | Aufsteckbar (DIN-Schiene) |
| Elektroanschluss (Spannungserfassung & Stromversorgung) | Abnehmbare Federklemmleiste |
| Kabel-Querschnitt | 1 fest Kabel 0,2…1,5 mm² ohne Kabelende 1 verseilt Kabel 0,2…2,5 mm² ohne Kabelende 1 verseilt Kabel 0,25…1,5 mm² mit Kabelende |
| Drahtabisolierungslänge | 11 mm |
| Kabellänge | 1 m für Sensor |
| Durchmesser des Stromsensors | Geschlossen: 100 mm |
| Versorgungsspannung | 100 - 277 V AC, +/-20 %, Phase zu Neutralleiter 173 - 480 V AC, +/-20 %, Phase zu Phase |
| Netzwerkfrequenz | 50 Hz 60 Hz |
| Max. Stromverbrauch | 3 VA |
| Normen | IEC 61557-12 IEC 61010-1 ETSI EN 301 487-1 IEC 61010-2-030 IEC 61326-1 ETSI EN 300 328 |
| Anzahl der 9-mm-Rastern auf der DIN-Schiene | 2 |
| Höhe | Grundeinheit: 105 mm |
| Breite | Grundeinheit: 18 mm |
| Tiefe | Grundeinheit: 67,5 mm |
| Farbe | Weiß (RAL 9003) | Montage |
| Max. Leitertemperatur | 105 °C |
| Gütesiegel | CE |
| Richtlinien | 2014/53/EU - Funkanlagenrichtlinie |
| Betriebshöhe | 0 - 2.000 m |
| Umgebungstemperatur bei Betrieb | -25…70 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C |
| Überspannungskategorie | IV conforming to IEC 61010-1 |
| Messkategorie | Kategorie IV entspricht IEC 61010-2-030 |
| Schutzart (IP) | IP20 conforming to IEC 60529 |
| Schutzart (IK) | IK05 |
| Verschmutzungsgrad | 3 |
| Relative Luftfeuchtigkeit | 0…95 % bei 55 °C entspricht IEC 60721-3-3 |
| Vibrationsfestigkeit | 3M4 entspricht IEC 60721-3-3 |
| Elektromagnetische Verträglichkeit | Industrielle elektromagnetische Umgebung entspricht IEC 61326-1 Abgestrahlte Störungen entspricht ETSI EN 301 489-17 Elektromagnetische Aussendung entspricht IEC 62311 |
| Umwelteigenschaften | Für Einsatz in Innenräumen | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 562,000 g |
| VPE 1 Höhe | 8,000 cm |
| VPE 1 Breite | 17,500 cm |
| VPE 1 Länge | 20,000 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 7 |
| VPE 2 Gewicht | 4,432 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Environmental data|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | Fc2c8acd-a15c-471b-bc00-b9740b154f6c |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Nachhaltige Verpackung | Ja |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 15 |
