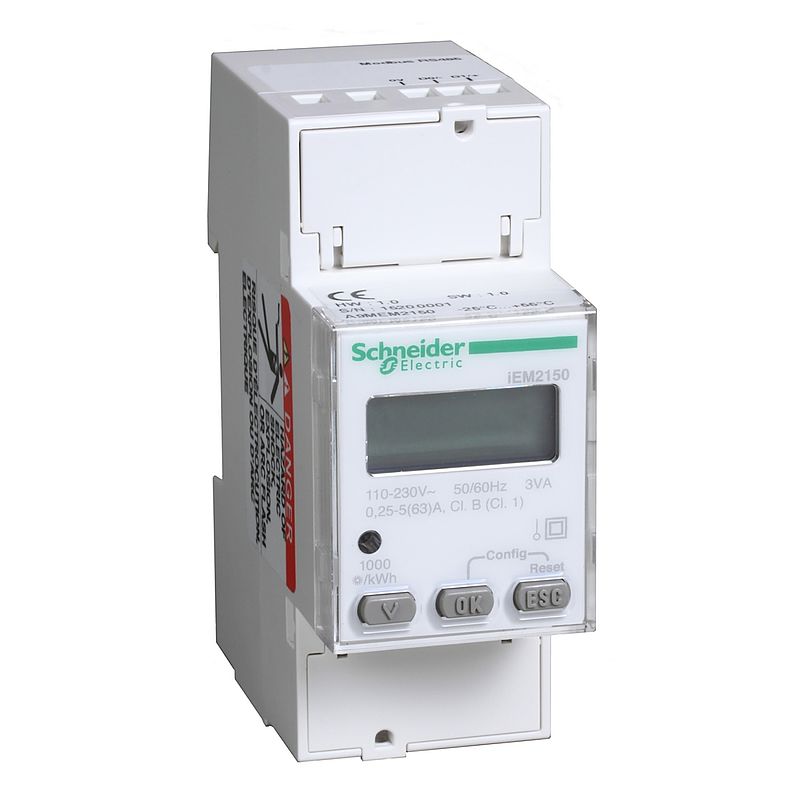

Modulares, einphasiges Messgerät iEM2150, 230V, 63A mit Komm. Modbus
A9MEM2150
Materialpreisgruppe : DT
169,90 EUR
EAN Code: 3606485434650
ProduktdatenblattSpezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Familie | Acti 9 iEM2100 |
| Kurzbezeichnung des Geräts | iEM2150 |
| Produkt- oder Komponententyp | Energiezähler | Zusatzmerkmale |
| Beschreibung der Pole | 1P + N |
| Messart | Wirk- und Blindenergie Wirk- und Blindleistung Strom Spannung |
| Zählertyp | Wirk-, Blind-, Scheinenergie (mit Vorzeichen, vier Quadranten) |
| Geräteanwendung | Teilabrechnung Teilzähler |
| Genauigkeitsklasse | Klasse 1 Wirkenergie entspricht IEC 62053-21 Klasse 2 Blindenergie entspricht IEC 62053-23 |
| Eingangstyp | Direkteingabe |
| Bemessungsstrom | 63 A |
| Nennspannung | 230 V +/-20 % |
| Netzwerkfrequenz | 50 Hz 60 Hz |
| Frequenzmessbereich | 45…65 Hz |
| Typ der Technologie | Elektronisch |
| Displaytyp | LCD-Anzeige |
| Abtastrate | 32 Abtastungen/Zyklus |
| Messstrom | 0,25…63 A |
| Anzeigestellen | 8 |
| gemessener Höchstwert | 999999,99 kWh |
| Tarifeingabe | Tarif (1) |
| Kommunikationsport-Protokoll | Modbus RTU bei 1,2, 2,4, 4,8, 9,6, 19,2 und 38,4 kBaud gerade/ungerade oder keine Parität - 3 Leitungen, Isolierung 4000 V |
| Schnittstellen | Schraubklemmen: RS485 |
| Lokale Signalisierung | Rot LED: Genauigkeitsüberprüfung 1 - 1000 p/kWh |
| Versorgungsspannung | 96 - 276 V AC 50 Hz |
| maximale Leistungsaufnahme in VA | 3 VA bei 240 V AC |
| Leistungsaufnahme in W | 1 W |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV 1,2/50 μs |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| Anschlüsse - Klemmen | Stromkreis: Tunnelklemmen (unten) 1 1,65…33 mm² Kabel(n) starr Stromkreis: Tunnelklemmen (unten) 1 1,65…33 mm² Kabel(n) verseilt mit Kabelende Kommunikation: Schraubklemmenleisten (oben) 1 1…4 mm² Kabel(n) starr Kommunikation: Schraubklemmenleisten (oben) 1 1…2,5 mm² Kabel(n) verseilt mit Kabelende |
| Anzugsdrehmoment | Stromkreis: 2 Nm PZ2 Schraubenzieher Kommunikation: 0,5 Nm3,5 mm |
| Drahtabisolierungslänge | Stromkreis: 17 mm Kommunikation: 7 mm |
| Normen | IEC 62052-31 IEC 62053-21 IEC 62053-23 IEC 62052-11 |
| Produktzertifizierungen | CE |
| Maximum current [Imax] | 63 A |
| [Ib] Basisstrom | 5 A | Montage |
| Schutzart (IP) | IP40 Frontplatte: entspricht IEC 60529 IP20 Gehäuse: |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Flammenfestigkeit | V0 entspricht UL 94 |
| Umgebungstemperatur bei Betrieb | -25…55 °C |
| Umgebungstemperatur bei Lagerung | -25…70 °C |
| Relative Feuchtigkeit | 0…95 % bei 55 °C |
| Farbe | Weiß |
| 9-mm-Raster | 4 |
| Breite | 36 mm |
| Höhe | 90 mm |
| Tiefe | 70 mm |
| Produktgewicht | 0,175 kg |
| Betriebshöhe | < 2.000 m | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 220,0 g |
| VPE 1 Höhe | 5,2 cm |
| VPE 1 Breite | 8,0 cm |
| VPE 1 Länge | 9,8 cm |
| VPE 2 Art | S02 |
| VPE 2 Menge | 29 |
| VPE 2 Gewicht | 6,835 kg |
| VPE 2 Höhe | 15,0 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 40,0 cm | Vertragliche Gewährleistung |
| Garantie | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Frei von REACh-SVHC | Ja |
| EU-RoHS-Richtlinie | Konform EU-RoHS-Deklaration |
| Frei von giftigen Schwermetallen | Ja |
| Quecksilberfrei | Ja |
