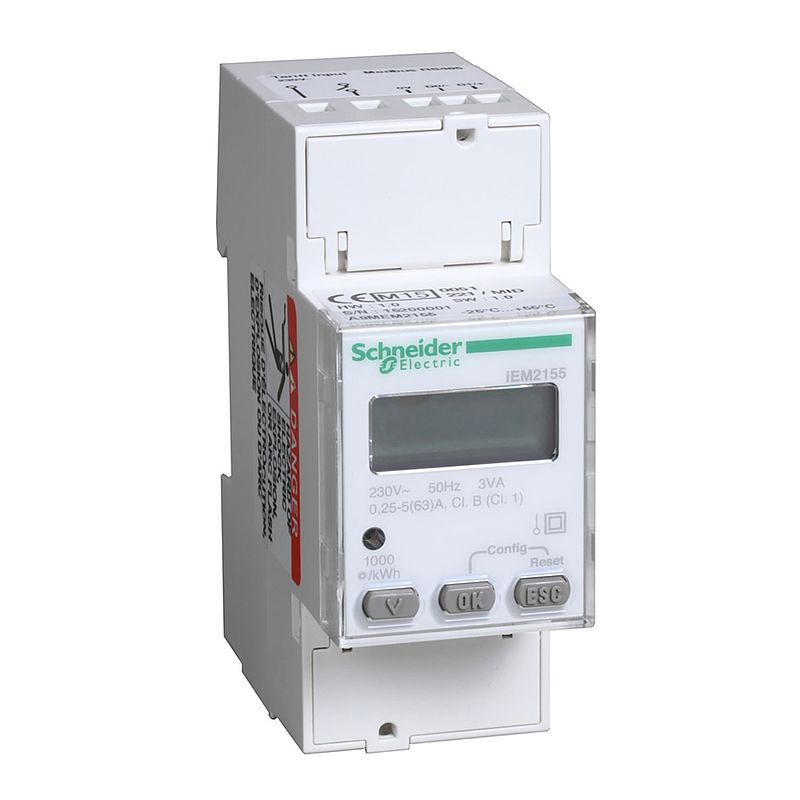

Modulares, einphasiges Messgerät iEM2155, 230V, 63A mit Komm. Modbus, MID
A9MEM2155
Hauptdokumente
 Produktdatenblatt |
Download |
|
Konformitätserklärung
|
Download |
|
Sonstiger technischer Leitfaden
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
User guide
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
|
Katalog
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Familie | Acti 9 iEM2100 |
| Kurzbezeichnung des Geräts | iEM2155 |
| Produkt- oder Komponententyp | Energiezähler | Zusatzmerkmale |
| Beschreibung der Pole | 1P + N |
| Messwerttyp | Wirk- und Blindenergie Wirk- und Blindleistung Strom Spannung Leistungsfaktor Frequenz |
| Messgerätetyp | Wirk-, Blind-, Scheinenergie (mit Vorzeichen, vier Quadranten) |
| Geräteanwendung | Teilzähler Teilabrechnung Multitarif |
| Genauigkeitsklasse | Klasse 1 Wirkenergie entspricht IEC 62053-21 Klasse B Wirkenergie entspricht EN 50470-3 Klasse 2 Blindenergie entspricht IEC 62053-23 |
| Eingangstyp | Direkteingabe |
| Bemessungsstrom | 63 A |
| Bemessungsspannung | 230 V +/-20 % |
| Netzwerkfrequenz | 60 Hz 50 Hz |
| Frequenzmessbereich | 45…65 Hz |
| Typ der Technologie | Elektronisch |
| Displaytyp | LCD-Anzeige |
| Abtastrate | 32 Abtastungen/Zyklus |
| Messstrom | 0,5…63 A |
| Anzeigestellen | 8 |
| gemessener Höchstwert | 999999,99 kWh |
| Tarifzähler | Tarif (2) |
| Kommunikationsprotokoll | Modbus RTU bei 1,2, 2,4, 4,8, 9,6, 19,2 und 38,4 kBaud gerade/ungerade oder keine - 3 Leitungen, Isolierung 4000 V |
| Unterstützung von Kommunikationsanschlüssen | Schraubklemmen: RS485 |
| Lokale Signalisierung | Rot LED: Genauigkeitsüberprüfung 1 - 1000 p/kWh |
| Digitaleingang | 1 digital |
| Versorgungsspannung | 96 - 276 V AC 50 Hz |
| Max. Leistungsaufnahme in VA | 3 VA bei 240 V AC |
| Max. Leistungsaufnahme in W | 1 W |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV 1,2/50 μs |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| Anschlüsse - Klemmen | Stromkreis: Tunnelklemmen (unten) 1 1,65…33 mm² Kabel(n) starr Stromkreis: Tunnelklemmen (unten) 1 1,65…33 mm² Kabel(n) verseilt mit Kabelende Kommunikation: Schraubklemmenleisten (oben) 1 1…4 mm² Kabel(n) starr Kommunikation: Schraubklemmenleisten (oben) 1 1…2,5 mm² Kabel(n) verseilt mit Kabelende |
| Anzugsdrehmoment | Stromkreis: 2 Nm PZ2 Schraubenzieher Kommunikation: 0,5 Nm3,5 mm |
| Drahtabisolierungslänge | Stromkreis: 17 mm Kommunikation: 7 mm |
| Normen | IEC 62052-11 IEC 62053-23 IEC 62052-31 IEC 62053-21 |
| Produktzertifizierungen | MID entspricht EN 50470-1 MID entspricht EN 50470-3 CE |
| [Imax] Max. Strom | 63 A |
| [Ib] Basisstrom | 5 A | Montage |
| Schutzart (IP) | IP40 Frontplatte: entspricht IEC 60529 IP20 Gehäuse: |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Flammenfestigkeit | V0 entspricht UL 94 |
| Umgebungstemperatur bei Betrieb | -25…55 °C |
| Umgebungstemperatur bei Lagerung | -25…70 °C |
| Relative Luftfeuchtigkeit | 0…95 % bei 55 °C |
| Farbe | Weiß |
| 9-mm-Raster | 4 |
| Breite | 36 mm |
| Höhe | 90 mm |
| Tiefe | 70 mm |
| Produktgewicht | 0,175 kg |
| Betriebshöhe | < 2.000 m | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 219,0 g |
| VPE 1 Höhe | 5,2 cm |
| VPE 1 Breite | 8,0 cm |
| VPE 1 Länge | 9,8 cm |
| VPE 2 Art | S02 |
| VPE 2 Menge | 29 |
| VPE 2 Gewicht | 6,806 kg |
| VPE 2 Höhe | 15 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
