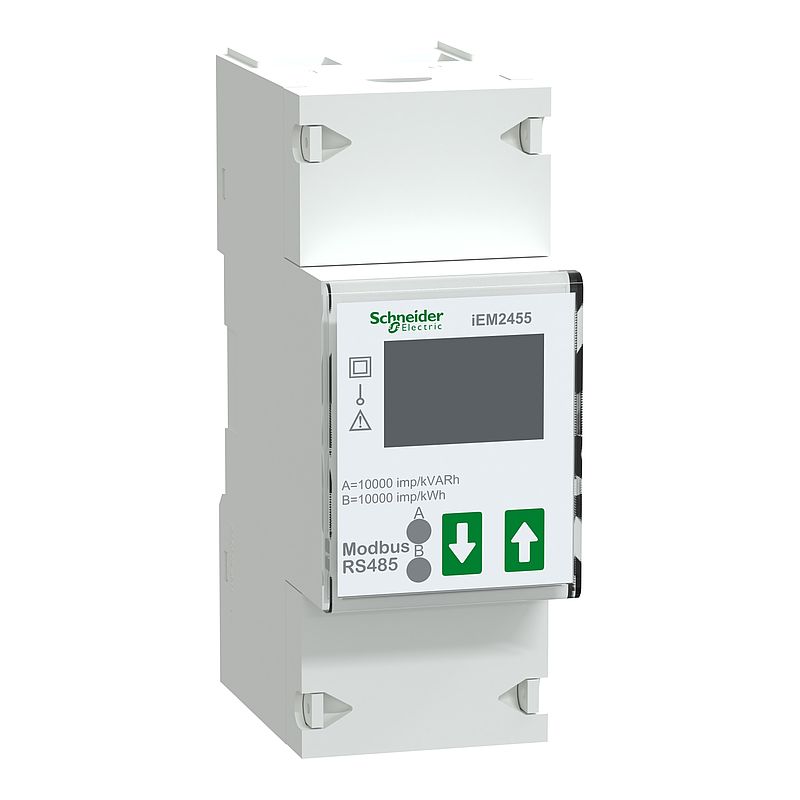

Energiezähler iEM2455, 1-phasig 230V, 100A, MID, Modbus RTU, 2 S0-Impuls, Genauigkeitsklasse 1
A9MEM2455
Materialpreisgruppe
: DT
149,90 EUR
EAN Code: 3606482187177
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Konformitätserklärung
|
Download |
|
Sonstiger technischer Leitfaden
|
Download |
|
Technische Zeichnung
|
Download |
|
Gebrauchsanleitung
|
Download |
|
User guide
|
Download |
|
Katalog
|
Download |
|
Zertifikat
|
Download |
|
CAD
|
Download |
|
Promotional video
|
Download |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Familie | Acti9 iEM2000 |
| Kurzbezeichnung des Geräts | iEM2455 |
| Produkt- oder Komponententyp | Energiezähler | Zusatzmerkmale |
| Beschreibung der Pole | 1P + N |
| Messwerttyp | Wirk- und Blindenergie Wirk- und Blindleistung Scheinleistung Leistungsfaktor Strom Spannung Frequenz |
| Messgerätetyp | Wirk- und Blindenergie |
| Geräteanwendung | Teilabrechnung Multitarif |
| Genauigkeitsklasse | Klasse 1 Wirkenergie entspricht IEC 62053-21 Klasse 2 Blindenergie entspricht IEC 62053-23 Klasse B Wirkenergie entspricht EN 50470-3 |
| Eingangstyp | Direkteingabe |
| Bemessungsstrom | 100 A |
| Bemessungsspannung | 230 V -15 - +10 % |
| Netzwerkfrequenz | 50 Hz 60 Hz |
| Typ der Technologie | Elektronisch |
| Displaytyp | LCD-Anzeige |
| Abtastrate | 32 Abtastungen/Zyklus |
| Messstrom | 5…100 A |
| Anzeigestellen | 7 |
| gemessener Höchstwert | 99.999,99 kWh 999.999,9 kWh |
| Tarifzähler | Tarif (2) |
| Kommunikationsprotokoll | Modbus RTU bei 1.200 - 38.400 Bauds gerade/ungerade oder keine |
| Unterstützung von Kommunikationsanschlüssen | Schraubklemmen: RS485 |
| Lokale Signalisierung | Rot LED: Zählung und Aktivität 0,01, 0,1, 1, 10, 100, 1.000, 2.000 oder 10.000 p/kWh |
| Ausgangsspannung | 5 - 27 V DC@100 mA |
| Impulsdauer | 5 - 32 ms |
| Versorgungsspannung | 195 - 253 V AC 50 Hz |
| Max. Leistungsaufnahme in VA | 1 VA bei 240 V AC |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| Anschlüsse - Klemmen | Stromkreis: Schraubklemmenleisten (unten) 1 2,5…35 mm² Kabel(n) Kommunikation: Schraubklemmenleisten (oben) 1 2,5 mm² Kabel(n) |
| Normen | IEC 62052-11 IEC 62053-21 IEC 61010-1 |
| Produktzertifizierungen | MID entspricht EN 50470-1 MID entspricht EN 50470-3 CE |
Montage |
| Schutzart (IP) | IP 51 Frontplatte: entspricht IEC 60529 IP20 Gehäuse: |
| Verschmutzungsgrad | 2 |
| Umgebungstemperatur bei Betrieb | -25…55 °C |
| Umgebungstemperatur bei Lagerung | -30…70 °C |
| Betriebshöhe | < 2.000 m |
| Relative Luftfeuchtigkeit | 0…95 % |
| Farbe | Weiß |
| 9-mm-Raster | 4 |
| Breite | 35,8 mm |
| Höhe | 96,7 mm |
| Tiefe | 63 mm | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 6,600 cm |
| VPE 1 Breite | 4,000 cm |
| VPE 1 Länge | 10,000 cm |
| VPE 1 Gewicht | 190,000 g |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 5 |
| VPE 2 Höhe | 7,700 cm |
| VPE 2 Breite | 11,000 cm |
| VPE 2 Länge | 22,000 cm |
| VPE 2 Gewicht | 998,000 g |
| VPE 3 Art | S03 |
| VPE 3 Menge | 30 |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm |
| VPE 3 Gewicht | 7,054 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| REACh free of SVHC | Ja |
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
