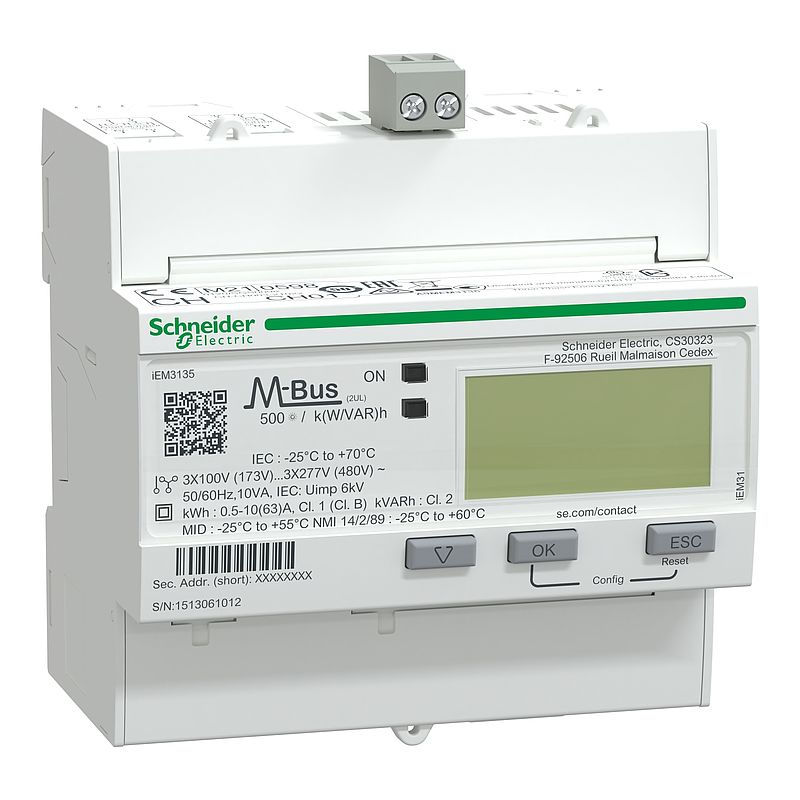

Energiezähler iEM3135, 3-phasig, 63A, erweiterte Messfunktion, M-Bus, 1E/1A, MID konform, Genauigkeitsklasse 1
A9MEM3135
Materialpreisgruppe
: DT
277,00 EUR
EAN Code: 3606480616471
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Produktumweltprofil
|
Download |
|
Broschüre
|
Download |
|
Sonstiger technischer Leitfaden
|
Download |
|
Gebrauchsanleitung
|
Download |
|
User guide
|
Download |
|
Zertifikat
|
Download |
|
CAD
|
Download |
|
Entsorgungsinformation
|
Download |
|
Katalog
|
Download |
|
Konformitätserklärung
|
Download |
|
Technical illustration
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Baureihe | Acti9 iEM3000 |
| Kurzbezeichnung des Geräts | iEM3135 |
| Produkt- oder Komponententyp | Energiezähler | Zusatzmerkmale |
| Beschreibung der Pole | 1P + N 3P 3P + N |
| Messwerttyp | Wirk- und Blindenergie Wirk- und Blindleistung Strom Spannung |
| Messgerätetyp | Wirk-, Blind-, Scheinenergie (mit Vorzeichen, vier Quadranten) |
| Geräteanwendung | Teilabrechnung Multitarif Teilzähler |
| Genauigkeitsklasse | Klasse 1 Wirkenergie entspricht IEC 62053-21 Klasse 1 Wirkenergie entspricht IEC 61557-12 Klasse B Wirkenergie entspricht EN 50470-3 |
| Eingangstyp | Direkteingabe |
| [In] Bemessungsstrom | 63 A |
| Bemessungsspannung | 100…277 V 173…480 V |
| Netzwerkfrequenz | 60 Hz 50 Hz |
| Typ der Technologie | Elektronisch |
| Displaytyp | LCD-Anzeige |
| Abtastrate | 32 Abtastungen/Zyklus |
| Messstrom | 0…63 A |
| gemessener Höchstwert | 99.999.999,9 kWh |
| Tarifeingabe | Tarif (4) |
| Kommunikationsprotokoll | M-Bus bei 300, 600, 1.200, 2.400, 4.800 und 9.600 Baud, Isolierung 3750 V |
| Unterstützung von Kommunikationsanschlüssen | Schraubklemmenleiste: M-Bus |
| typische Leistungsaufnahme | Kommunikation M-Bus: 2,3 mA bei Zustand 1 |
| Lokale Signalisierung | Grün Anzeigeleuchte: Strom EIN Gelb Blitzlicht LED: Genauigkeitsüberprüfung Alarm: Überlast |
| Anzahl der Eingänge | 1 digital 0 - 5 V / 11 - 40 V 24 V DC |
| Anzahl der Ausgänge | 1 digital (statisch) |
| Ausgangsspannung | 5 - 40 V DC@50 mA |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| Anschlüsse - Klemmen | Schraubklemmen 16 mm² Kabel(n) |
| Überspannungskategorie | III |
| Produktzertifizierungen | CE entspricht IEC 61010-1 (Sicherheit) CE entspricht EN 61557-12 (Energieüberwachung) CE entspricht EN/IEC 61326-1 (Störungen) UKCA entspricht BS EN 61010-1 (Sicherheit) UKCA entspricht BS EN 61557-12 (Energieüberwachung) UKCA entspricht BS EN 61326-1 (Störungen) CULus entspricht UL 61010-1 (Sicherheit) CULus entspricht EN 61010-1 (Sicherheit) EAC entspricht EN 50470-3 (Nebenzähler) RCM entspricht EN 62052 (Nebenzähler) KZ entspricht EN 50470-3 (Nebenzähler) METAS entspricht EN 50470-1 (Nebenzähler) MID entspricht EN 50470-3 (Nebenzähler) MID entspricht EN 50470-1 (Nebenzähler) |
| Normen | BS EN 61557-12:2021 IEC 61557-12:2021 EN 61557-12:2021 BS EN 61326-1 IEC 61326-1 EN 61326-1 BS EN 62052-11:2020 IEC 62052-11:2020 EN 62052-11:2020 BS EN 62053-21 IEC 62053-21 EN 62053-21 BS EN 62052-23 IEC 62053-23:2020 EN 62052-23 BS EN 62052-31:2015 IEC 62052-31:2015 EN 62052-31:2015 BS EN 61010-1:2010 EN 61010-1:2010 IEC 61010-1:2010 UL 61010-1:2010 BS EN 61010-2-30 IEC 61010-2-30 EN 61010-2-30 UL 61010-2-30 BS EN 50470-3 EN 50470-3 BS EN 50470-1 EN 50470-1 ANSI C12.16 |
Montage |
| Schutzart (IP) | IP40 Frontplatte: entspricht IEC 60529 IP20 Gehäuse: entspricht IEC 60529 |
| Verschmutzungsgrad | 2 |
| Relative Luftfeuchtigkeit | 5…95 % bei 50 °C |
| Umgebungstemperatur bei Betrieb | -25…55 °C - MID -25…70 °C - IEC |
| Umgebungstemperatur bei Lagerung | -40…85 °C |
| Betriebshöhe | < 2.000 m |
| Farbe | Weiß |
| 9-mm-Raster | 10 |
| Breite | 90 mm |
| Höhe | 95 mm |
| Tiefe | 69 mm | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 459 g |
| VPE 1 Höhe | 8,5 cm |
| VPE 1 Breite | 9,5 cm |
| VPE 1 Länge | 10,5 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 30 |
| VPE 2 Gewicht | 14,18 kg |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
