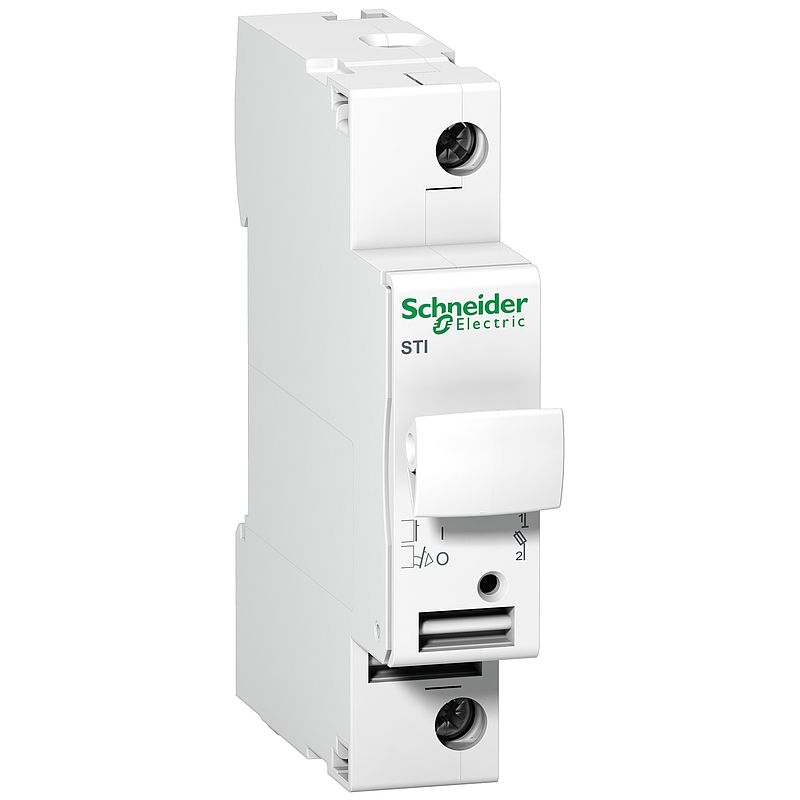

Sicherungsträger STI, 1-polig, bis 10A, für Sicherung 8,5x31,5mm
A9N15635
Materialpreisgruppe
: D0
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Produktumweltprofil
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Produktname | Acti9 STI |
| Produkt- oder Komponententyp | Sicherungstrennschalter |
| Kurzbezeichnung des Geräts | STI |
| Beschreibung der Pole | 1P | Zusatzmerkmale |
| [In] Bemessungsstrom | 2 A 4 A 6 A 10 A |
| Sicherungskurve | AM GG |
| Sicherungsgröße | 8,5 x 31,5 mm |
| [Ue] Bemessungs-Betriebsspannung | 400 V AC |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC 50/60 Hz |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| 9-mm-Raster | 2 |
| Höhe | 81 mm |
| Breite | 18 mm |
| Tiefe | 75 mm |
| Farbe | Weiß |
| Anschlüsse - Klemmen | Schraubklemmenleisten1 Kabel(n) 0,75…10 mm² fest Schraubklemmenleisten1 Kabel(n) 0,5…6 mm² flexibel Schraubklemmenleisten2 Kabel(n) 0,75…4 mm² fest Schraubklemmenleisten2 Kabel(n) 0,5…6 mm² flexibel |
| Drahtabisolierungslänge | 12 mm |
| [M] Anzugsdrehmoment | 2 Nm | Montage |
| Normen | IEC EN 60947-3 IEC 60269-1/2 |
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 3 |
| Umgebungstemperatur bei Betrieb | -20…60 °C |
| Umgebungstemperatur bei Lagerung | -40…80 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 55 g |
| VPE 1 Höhe | 1,8 cm |
| VPE 1 Breite | 7,5 cm |
| VPE 1 Länge | 8,5 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 12 |
| VPE 2 Gewicht | 714 g |
| VPE 2 Höhe | 8,6 cm |
| VPE 2 Breite | 9,2 cm |
| VPE 2 Länge | 22,2 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 144 |
| VPE 3 Gewicht | 9,055 kg |
| VPE 3 Höhe | 30 cm |
| VPE 3 Breite | 30 cm |
| VPE 3 Länge | 40 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Toxic heavy metal free | Ja |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Kreislaufwirtschafts-Profil | Keine besonderen Recycling-Verfahren erforderlich |
