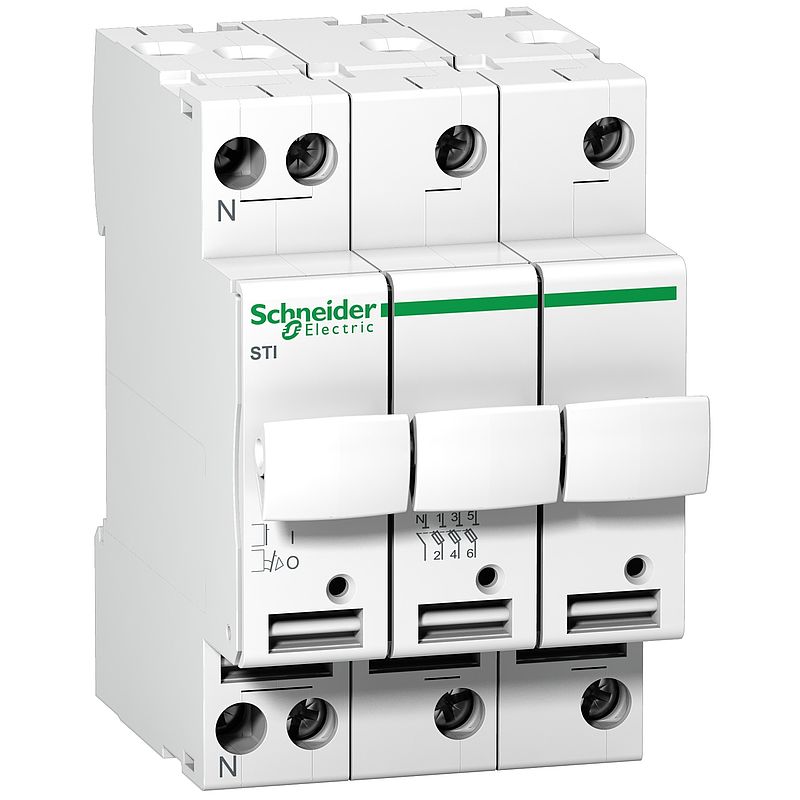

Sicherungsträger STI, 3-polig+N, bis 25A, für Sicherung 10,3x38mm
A9N15658
Materialpreisgruppe
: D0
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Produktumweltprofil
|
Download |
|
CAD
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Produktname | Acti9 STI |
| Produkt- oder Komponententyp | Sicherungstrennschalter |
| Kurzbezeichnung des Geräts | STI |
| Beschreibung der Pole | 3P + N | Zusatzmerkmale |
| [In] Bemessungsstrom | 2 A 4 A 6 A 10 A 16 A 20 A 25 A |
| Sicherungskurve | AM GG |
| Sicherungsgröße | 10,3 x 38 mm |
| [Ue] Bemessungs-Betriebsspannung | 500 V AC |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC 50/60 Hz |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| 9-mm-Raster | 6 |
| Höhe | 81 mm |
| Breite | 54 mm |
| Tiefe | 75 mm |
| Farbe | Weiß |
| Anschlüsse - Klemmen | Schraubklemmenleisten1 Kabel(n) 0,75…10 mm² fest Schraubklemmenleisten1 Kabel(n) 0,5…6 mm² flexibel Schraubklemmenleisten2 Kabel(n) 0,75…4 mm² fest Schraubklemmenleisten2 Kabel(n) 0,5…6 mm² flexibel |
| Drahtabisolierungslänge | 12 mm |
| [M] Anzugsdrehmoment | 2 Nm | Montage |
| Normen | IEC 60269-1/2 IEC EN 60947-3 |
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 3 |
| Umgebungstemperatur bei Betrieb | -20…60 °C |
| Umgebungstemperatur bei Lagerung | -40…80 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 182,000 g |
| VPE 1 Höhe | 7,500 cm |
| VPE 1 Breite | 5,400 cm |
| VPE 1 Länge | 8,600 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 4 |
| VPE 2 Gewicht | 785,000 g |
| VPE 2 Höhe | 3,900 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 20,000 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 48 |
| VPE 3 Gewicht | 9,775 kg |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Toxic heavy metal free | Ja |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Kreislaufwirtschafts-Profil | Keine besonderen Recycling-Verfahren erforderlich |
