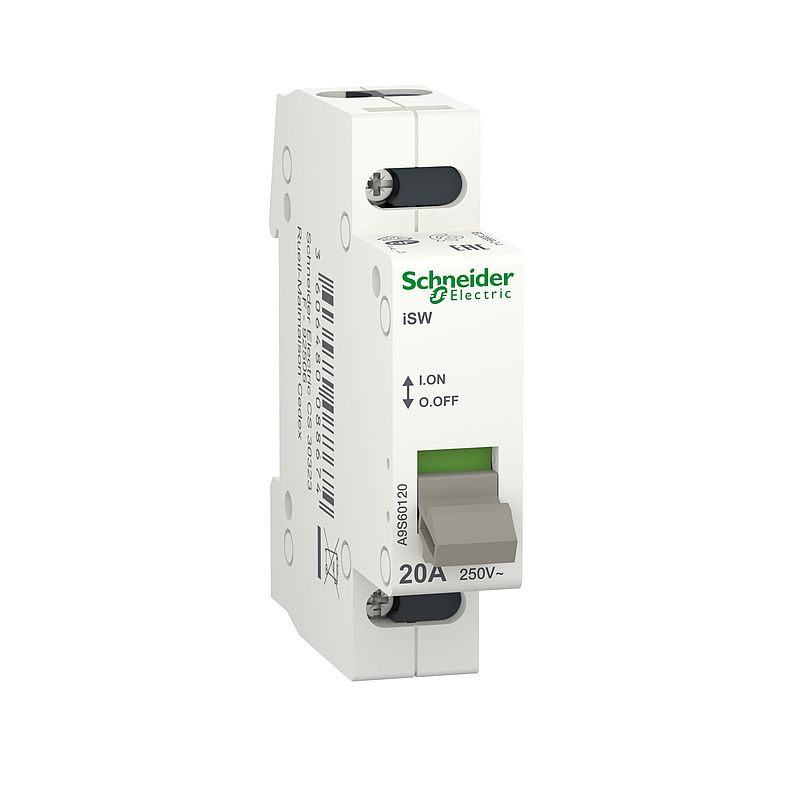

Lasttrennschalter iSW, 1P, 20A, 250V

A9S60120


Spezifikationen

Hauptmerkmale
BaureiheActi9
ProduktnameActi9 iSW
Produkt- oder KomponententypLasttrennschalter
Kurzbezeichnung des GerätsiSW
GeräteanwendungSteuerung
Beschreibung der Pole1P
NutzungskategorieAC-22A
Eignung für IsolationJa
Zusatzmerkmale
[Ie] Betriebsbemessungstrom20 A bei 250 V AC 50/60 Hz
[Ue] Betriebsbemessungsspannung250 V AC 50/60 Hz
[Ui] Bemessungs-Isolationsspannung250 V AC 50/60 Hz entspricht EN/IEC 60669-2-4
[Uimp] Bemessungs-Stoßspannungsfestigkeit4 kV
SteuerungstypKippschalter
Lokale SignalisierungON/OFF-Anzeige
KontaktstellungsanzeigeJa
MontagemodusFixiert
MontagehalterungDIN-Schiene
9-mm-Raster2
Höhe77 mm
Breite18 mm
Tiefe70 mm
FarbeGrau
Mechanische Lebensdauer300000 Zyklen
Elektrische Lebensdauer30000 Zyklen
Anschlüsse - KlemmenTunnelklemmen - 10 mm² - fest
Tunnelklemmen - 10 mm² - flexibel
Tunnelklemmen - 10 mm² - flexibel mit Aderendhülse
Drahtabisolierungslänge9 mm
[M] Anzugsdrehmoment1,2 Nm
Montage
NormenEN/IEC 60669-2-4
Schutzart (IP)IP4
Verschmutzungsgrad2
Tropentauglichkeit2
Relative Luftfeuchtigkeit95 % bei 55 °C
Umgebungstemperatur bei Betrieb-20…50 °C
Umgebungstemperatur bei Lagerung-40…70 °C
Verpackungseinheiten
VPE 1 ArtPCE
VPE 1 Menge1
VPE 1 Gewicht52,0 g
VPE 1 Höhe2,0 cm
VPE 1 Breite5,8 cm
VPE 1 Länge6,8 cm
VPE 2 ArtBB1
VPE 2 Menge12
VPE 2 Gewicht676,0 g
VPE 2 Höhe8,8 cm
VPE 2 Breite9,4 cm
VPE 2 Länge22,2 cm
VPE 3 ArtS03
VPE 3 Menge144
VPE 3 Gewicht8,553 kg
VPE 3 Höhe30,0 cm
VPE 3 Breite30,0 cm
VPE 3 Länge40,0 cm
Vertragliche Gewährleistung
Garantie18 months

Nachhaltigkeit

Green Premium

Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.

Weitere Informationen

Nachhaltigkeit
Angebotsstatus nachhaltiges Produkt Green Premium Produkt
Frei von REACh-SVHC Ja
EU-RoHS-Richtlinie Konform
EU-RoHS-Deklaration
Frei von giftigen Schwermetallen Ja
Quecksilberfrei Ja
WEEE Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
