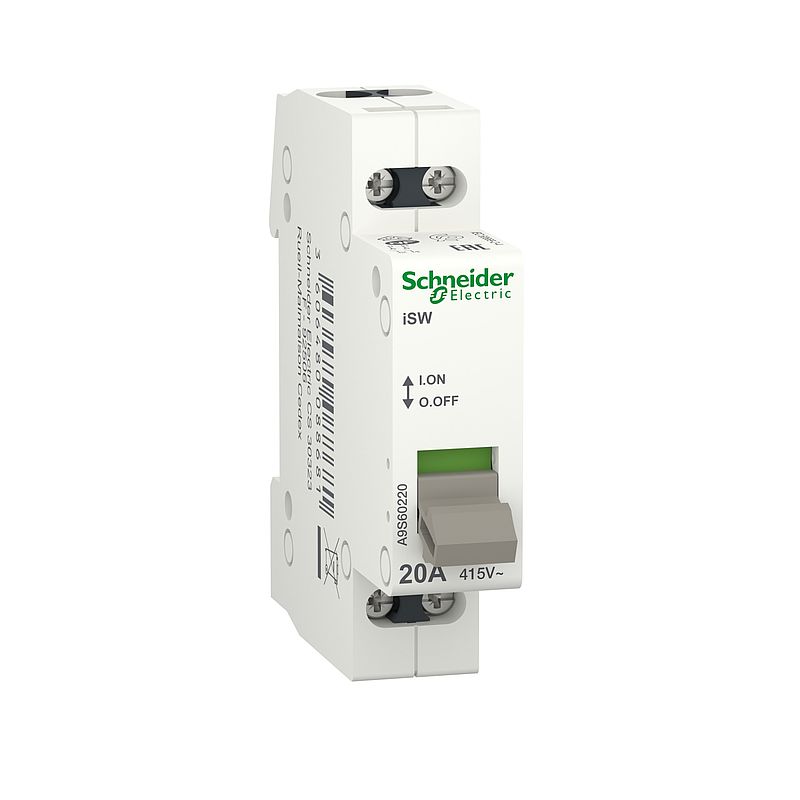

Lasttrennschalter iSW, 2P, 20A, 415V
A9S60220
Materialpreisgruppe
: D3
Hauptdokumente
 Produktdatenblatt |
Download |
|
Konformitätserklärung
|
Download |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Zertifikat
|
Download |
|
CAD
|
Download |
|
Katalog
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (4)
Zusatzausrüstungen: Kompatible Produkte
Zusatzausrüstungen (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Produktname | Acti9 iSW |
| Produkt- oder Komponententyp | Lasttrennschalter |
| Kurzbezeichnung des Geräts | iSW |
| Geräteanwendung | Steuerung |
| Beschreibung der Pole | 2P |
| Nutzungskategorie | AC-22A |
| Eignung für Isolation | Ja | Zusatzmerkmale |
| [Ie] Betriebsbemessungstrom | 20 A bei 415 V AC 50/60 Hz |
| [Ue] Betriebsbemessungsspannung | 415 V AC 50/60 Hz |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC 50/60 Hz entspricht EN/IEC 60669-2-4 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV |
| Kontrolltyp | Kippschalter |
| Lokale Signalisierung | ON/OFF-Anzeige |
| Kontaktstellungsanzeige | Ja |
| Montagemodus | Fixiert |
| Montagehalterung | DIN-Schiene |
| 9-mm-Raster | 2 |
| Höhe | 77 mm |
| Breite | 18 mm |
| Tiefe | 70 mm |
| Farbe | Weiß |
| Mechanische Lebensdauer | 300000 Zyklen |
| Elektrische Lebensdauer | 30000 Zyklen |
| Anschlüsse - Klemmen | Tunnelklemmen - 10 mm² - fest Tunnelklemmen - 10 mm² - flexibel Tunnelklemmen - 10 mm² - flexibel mit Aderendhülse |
| Drahtabisolierungslänge | 9 mm |
| [M] Anzugsdrehmoment | 1,2 Nm | Montage |
| Normen | EN/IEC 60669-2-4 |
| Schutzart (IP) | IP40 |
| Verschmutzungsgrad | 2 |
| Tropentauglichkeit | 2 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Umgebungstemperatur bei Betrieb | -20…50 °C |
| Umgebungstemperatur bei Lagerung | -40…70 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 66,000 g |
| VPE 1 Höhe | 7,500 cm |
| VPE 1 Breite | 2,000 cm |
| VPE 1 Länge | 6,500 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 12 |
| VPE 2 Gewicht | 842,000 g |
| VPE 2 Höhe | 8,300 cm |
| VPE 2 Breite | 9,300 cm |
| VPE 2 Länge | 22,200 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 144 |
| VPE 3 Gewicht | 10,554 kg |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Environmental data
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Nein |
| SCIP-Nummer | 58250416-ad9e-49ce-8d91-cdef0ea3a401 |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 1 |
