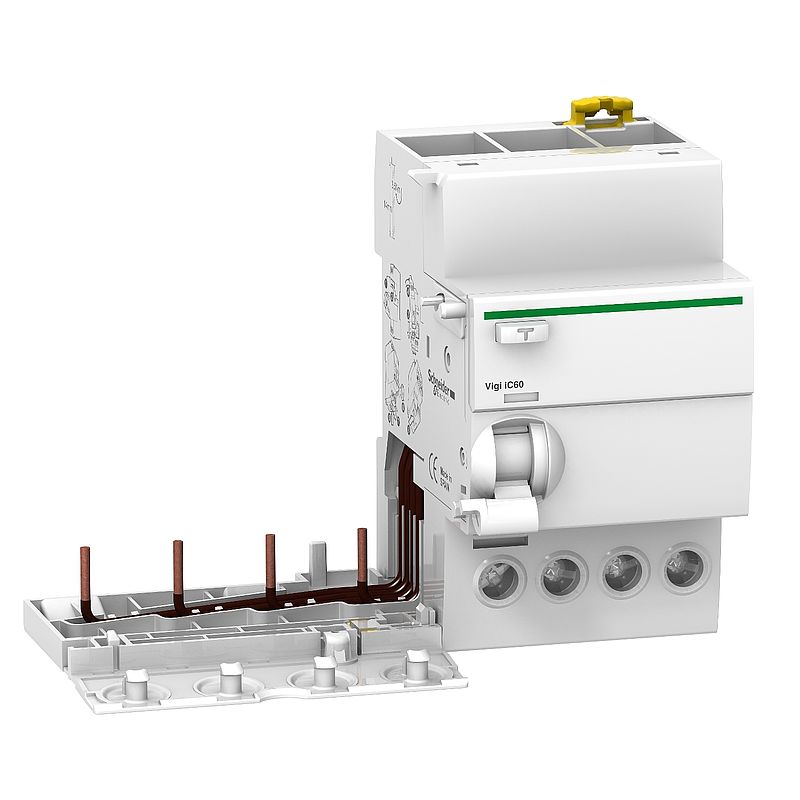

FI-Block Vigi iC60L, 4P, 25A, 100mA, Typ A

A9V22425


Spezifikationen

Hauptmerkmale
BaureiheActi9
Produkt- oder KomponententypZusätzliche Fehlerstrom-Schutzeinrichtungen
Kurzbezeichnung des GerätsVigi iC60
Beschreibung der Pole4P
[In] Bemessungsstrom25 A
Erdschlussempfindlichkeit100 mA
Erdschlussschutz ZeitverzögerungUnverzögert
DifferenzstromschutztypTyp A
NetzwerktypAC
Netzwerkfrequenz50/60 Hz
[Ue] Betriebsbemessungsspannung230-415 V AC 50/60 Hz entspricht EN/IEC 61009-1
230-415 V AC 50/60 Hz entspricht EN/IEC 61009-2-1
NormenEN/IEC 61009-1
EN/IEC 61009-2-1
9-mm-Raster6
Zusatzmerkmale
Geräteposition im SystemAbgang
Fehlerstrom-AuslösetechnikSpannungsunabhängig
[Ui] Bemessungs-Isolationsspannung500 V AC 50/60 Hz entspricht IEC 60947-2
[Uimp] Bemessungs-Stoßspannungsfestigkeit6 kV entspricht IEC 60947-2
Kompatible ProduktfamilieActi 9 Acti9 iC60
Acti 9 Acti9 Reflex iC60
ProduktkompatibilitätEinzelklemme
Lokale SignalisierungAuslöseanzeige
MontagemodusAufsteckbar
MontagehalterungDIN-Schiene
elektrischer Anschluss für LS-SchalterMit Schrauben
Kompatibilität von Kammschienen und VerteilerblöckenUnten: ja
Höhe91 mm
Breite54 mm
Tiefe73,5 mm
Produktgewicht0,245 kg
Anschlüsse - KlemmenTunnelklemmen Unterseite für 1 Kabel(n) 1…25 mm² fest ohne Kabelende
Tunnelklemmen Unterseite für 1 Kabel(n) 1…16 mm² flexibel ohne Kabelende
Tunnelklemmen Unterseite für 1 Kabel(n) 1…16 mm² flexibel mit Kabelende
Drahtabisolierungslänge14 mm für unten Verbindung
[M] Anzugsdrehmoment2 Nm unten
Montage
Schutzart (IP)IP20 entspricht IEC 60529
IP40 (modulares Gehäuse) entspricht IEC 60529
Verschmutzungsgrad3 entspricht IEC 60947-2
Elektromagnetische Verträglichkeit8/20 µs Impulswiderstand, 250 A entspricht IEC 61009-1
Umgebungstemperatur bei Betrieb-25…60 °C
Umgebungstemperatur bei Lagerung-40…85 °C
Verpackungseinheiten
VPE 1 ArtPCE
VPE 1 Menge1
VPE 1 Gewicht206,0 g
VPE 1 Höhe8,7 cm
VPE 1 Breite12,0 cm
VPE 1 Länge14,7 cm
VPE 2 ArtS03
VPE 2 Menge15
VPE 2 Gewicht3,581 kg
VPE 2 Höhe30,0 cm
VPE 2 Breite30,0 cm
VPE 2 Länge40,0 cm
Vertragliche Gewährleistung
Garantie18 months

Nachhaltigkeit

Green Premium

Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.

Weitere Informationen

Nachhaltigkeit
Angebotsstatus nachhaltiges Produkt Green Premium Produkt
EU-RoHS-Richtlinie Konform mit Ausnahmen
Quecksilberfrei Ja
WEEE Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
Enthält Halogene Produkt mit halogenfreien Kunststoffteilen
Kreislaufwirtschafts-Profil Keine besonderen Recycling-Verfahren erforderlich
