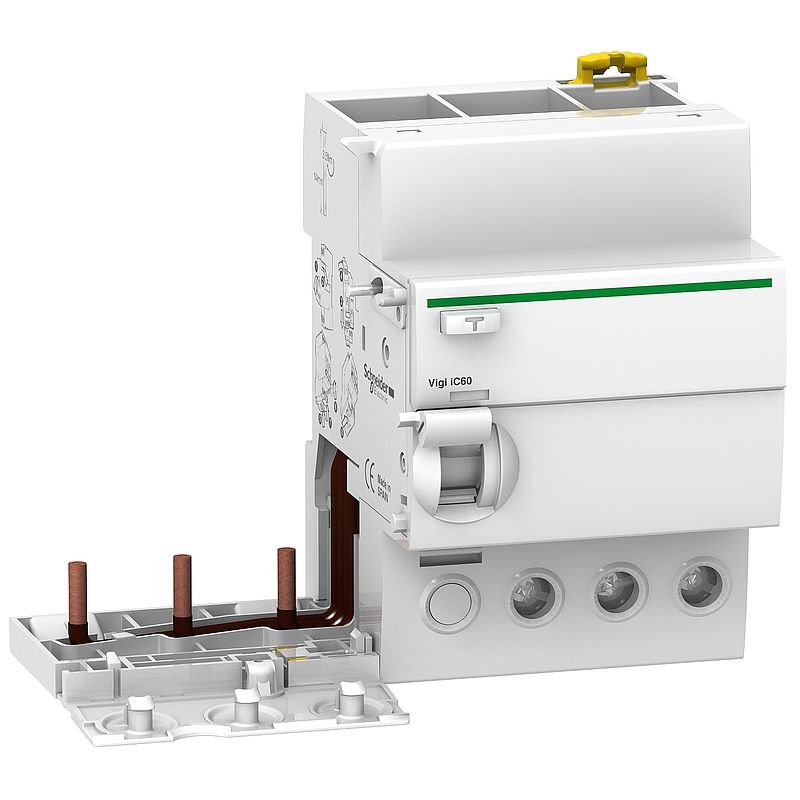

FI-Block Vigi iC60L, 3P, 63A, 300mA, Typ A selektiv

A9V25363

Materialpreisgruppe : D8

366,00 EUR

EAN Code: 3606480091100

Jetzt kaufen

In den Einkaufswagen

Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Konformitätserklärung	Download
Produktumweltprofil	Download
Instruction sheet	Download
Katalog	Download
Certificate	Download
CAD	Download
User guide	Download

Alle Dokumente

Dieses Produkt ist kompatibel mit

Leistungsschalter (4)

Spezifikationen

Hauptmerkmale
Baureihe	Acti9
Produkt- oder Komponententyp	Zusätzliche Fehlerstrom-Schutzeinrichtungen
Kurzbezeichnung des Geräts	Vigi iC60
Beschreibung der Pole	3P
[In] Bemessungsstrom	63 A
Erdschlussempfindlichkeit	300 mA
Erdschlussschutz Zeitverzögerung	Selektiv
Differenzstromschutztyp	Typ A
Netzwerktyp	AC
Netzwerkfrequenz	50/60 Hz
[Ue] Bemessungs-Betriebsspannung	230 - 415 V AC 50/60 Hz entspricht EN/IEC 61009-1 230 - 415 V AC 50/60 Hz entspricht EN/IEC 61009-2-1
Normen	EN/IEC 61009-1 EN/IEC 61009-2-1
9-mm-Raster	7
Zusatzmerkmale
Geräteposition im System	Abgang
Fehlerstrom-Auslösetechnik	Spannungsunabhängig
[Ui] Bemessungs-Isolationsspannung	500 V AC 50/60 Hz entspricht IEC 60947-2
[Uimp] Bemessungs-Stoßspannungsfestigkeit	6 kV entspricht IEC 60947-2
Kompatible Produktfamilie	Acti 9 Acti9 iC60 Acti 9 Acti9 Reflex iC60
Produktkompatibilität	Einzelklemme
Lokale Signalisierung	Auslöseanzeige
Montagemodus	Aufsteckbar
Montagehalterung	DIN-Schiene
elektrischer Anschluss für LS-Schalter	Mit Schrauben
Kompatibilität von Kammschienen und Verteilerblöcken	Unten: ja
Höhe	91 mm
Breite	117 mm
Tiefe	73,5 mm
Produktgewicht	0,21 kg
Anschlüsse - Klemmen	Tunnelklemmen Unterseite für 1 Kabel(n) 1…35 mm² fest ohne Kabelende Tunnelklemmen Unterseite für 1 Kabel(n) 1…25 mm² flexibel ohne Kabelende Tunnelklemmen Unterseite für 1 Kabel(n) 1…25 mm² flexibel mit Kabelende
Drahtabisolierungslänge	14 mm für unten Verbindung
[M] Anzugsdrehmoment	3,5 Nm unten
Montage
Schutzart (IP)	IP20 entspricht IEC 60529 IP40 (modulares Gehäuse) entspricht IEC 60529
Verschmutzungsgrad	3 entspricht IEC 60947-2
Elektromagnetische Verträglichkeit	8/20 µs Impulswiderstand, 3.000 A entspricht IEC 61009-1
Umgebungstemperatur bei Betrieb	-25…60 °C
Umgebungstemperatur bei Lagerung	-40…85 °C
Verpackungseinheiten
VPE 1 Art	PCE
VPE 1 Menge	1
VPE 1 Gewicht	224 g
VPE 1 Höhe	8,6 cm
VPE 1 Breite	11,5 cm
VPE 1 Länge	14,1 cm
VPE 2 Art	S03
VPE 2 Menge	15
VPE 2 Gewicht	3,857 kg
VPE 2 Höhe	30 cm
VPE 2 Breite	30 cm
VPE 2 Länge	40 cm
Vertragliche Gewährleistung
Gewährleistung	18 months

Nachhaltigkeit

Mit der Kennzeichnung Green Premium^TM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO₂-Fußabdruck.

Weitere Informationen

Nachhaltigkeit

Angebotsstatus nachhaltiges Produkt	Green Premium Produkt
EU-RoHS-Richtlinie	Konform mit Ausnahmen
Mercury free	Ja
WEEE	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
Kreislaufwirtschafts-Profil	Keine besonderen Recycling-Verfahren erforderlich
