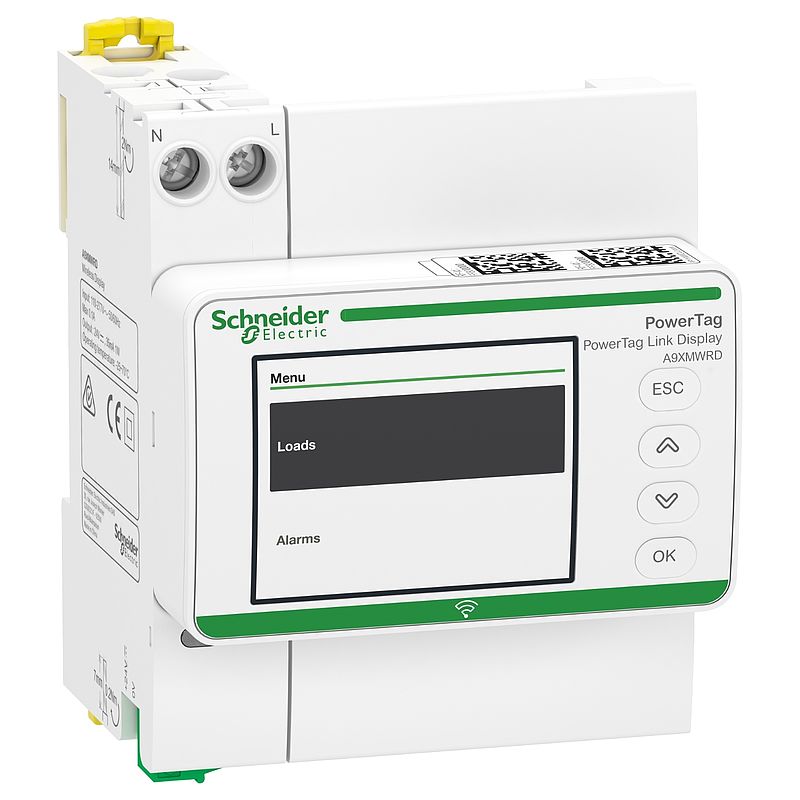

PowerTag Link Display

A9XMWRD

EAN Code: 3606481809629

Jetzt kaufen

Hauptdokumente

Produktdatenblatt	Download
Konformitätserklärung	Download
Umweltkonformitätserklärung	Download
Anwendungshinweise	Download
Gebrauchsanleitung	Download
Benutzerhandbuch	Download
Zertifikat	Download
CAD	Download
Katalog	Download

Hauptmerkmale
Baureihe	Acti9
Produkt- oder Komponententyp	Anzeige
Geräteanwendung	Mensch-Maschine-Dialoganwendung
Kompatible Produktfamilie	Acti9 Acti 9 PowerTag Link Smart-Kommunikationsmodul
Displaytyp	LCD
Zusatzmerkmale
Anzeigefarbe	Farbe
Displayauflösung	320 x 240 Pixel QVGA
Displaygröße	2 Zoll
Angezeigte Informationen	Strom Spannung Wirkleistung Leistungsfaktor Energieverbrauchs Alarme
Steuerungstyp	4 x Drucktaste
[UH,nom] Bemessungsbetriebsspannung	110 - 277 V AC 24 V DC
Leistungsaufnahme in W	2,7 W
Anschlusstyp	Klemmenleiste
Geliefertes Zubehör	Stromversorgung
Montagemodus	Schiene Unterputzmontage
Montagehalterung	DIN-Schiene Rahmenbedingungen
Breite	72 mm
Höhe	95 mm
Einbautiefe	49,5 mm
Projektierungstiefe	18,5 mm
Produktgewicht	137 g
Montage
Schutzart (IP)	IP41 entspricht IEC 60529 (on flush mounting)
Relative Luftfeuchtigkeit	5…95 \% bei 45 °C
Betriebshöhe	0 - 2.000 m
Umgebungstemperatur bei Betrieb	-25…60 °C
Umgebungstemperatur bei Lagerung	-40…85 °C
Normen	EN 61326 EN 300-328 EN 301-489-1 EN 301-489-17
Produktzertifizierungen	CE
Verpackungseinheiten
VPE 1 Art	PCE
VPE 1 Menge	1
VPE 1 Gewicht	224,000 g
VPE 1 Höhe	8,000 cm
VPE 1 Breite	8,000 cm
VPE 1 Länge	11,000 cm
VPE 2 Art	S03
VPE 2 Menge	27
VPE 2 Gewicht	6,445 kg
VPE 2 Höhe	30,000 cm
VPE 2 Breite	30,000 cm
VPE 2 Länge	40,000 cm
VPE 3 Art	P06
VPE 3 Menge	216
VPE 3 Gewicht	59,560 kg
VPE 3 Höhe	75,000 cm
VPE 3 Breite	80,000 cm
VPE 3 Länge	60,000 cm
Vertragliche Gewährleistung
Gewährleistung	18 Monate

Nachhaltigkeit

EU-RoHS-Richtlinie	Konform mit Ausnahmen
Quecksilberfrei	Ja
