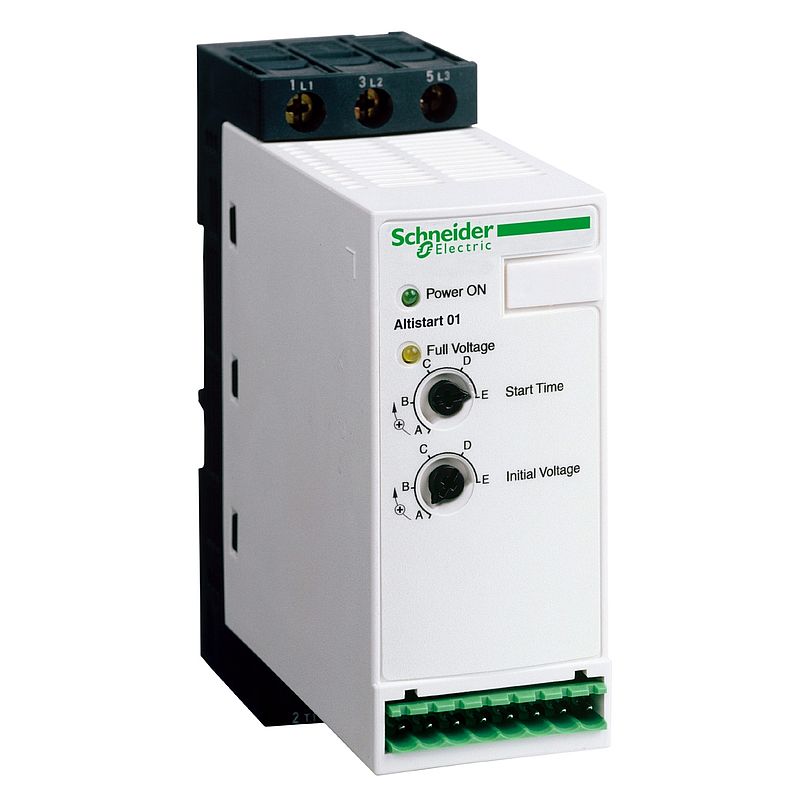

Sanftanlasser für Asynchronmotor, ATS01, 25A, 110-480V, 2,2-11 KW
ATS01N125FT
Materialpreisgruppe
: CN
299,00 EUR
EAN Code: 3389119200455
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Technical Drawing
|
Download |
|
Circularity Profile
|
Download |
|
CAE
|
Download |
|
Instruction sheet
|
Download |
|
Certificate
|
Download |
|
Declaration of conformity
|
Download |
|
CAD
|
Download |
|
Catalog
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Altistart 01 |
| Produkt- oder Komponententyp | Sanftanlasser |
| Produktbestimmung | Asynchronmotoren |
| Produktspezifische Anwendung | Einfache Maschine |
| Kurzbezeichnung des Geräts | ATS01 |
| Anzahl der Netzphasen | 1 Phase |
| Nennbetriebsspannung [U,nom] | 110 - 480 V -10 - +10 % |
| Motorleistung (kW) | 11 kW, 3 Phasen bei 400 V 3 kW, 3 Phasen bei 230 V 4 kW, 3 Phasen bei 230 V 9 kW, 3 Phasen bei 400 V 7,5 kW, 3 Phasen bei 400 V 5,5 kW, 3 Phasen bei 230 V 2,2 kW, 1 Phase bei 230 V |
| Motorleistung (HP) | 11 hp, 3 Phasen bei 460 V 2 hp, 3 Phasen bei 210 V 3 hp, 3 Phasen bei 210 V 5 hp, 3 Phasen bei 230 V 9 hp, 3 Phasen bei 460 V 7,5 hp, 3 Phasen bei 230 V |
| IcL-Nenngröße für Anlasser | 25 A |
| Nutzungskategorie | AC-53B entspricht EN/IEC 60947-4-2 |
| Leistungsaufnahme | 125 A bei Nennlast |
| Art des Starts | Hochlauf mit Spannungsrampe |
| Verlustleistung in W | 1 W beiVolllast und am Ende des Startvorgangs 126 W im Übergangszustand |
Zusatzmerkmale |
| Bauweise | Mit Kühlkörper |
| Funktion verfügbar | Integrierter Bypass |
| Versorgungsspannungsgrenzen | 99…528 V |
| Netzfrequenz | 50 - 60 Hz - 5 - 5 % |
| Netzwerkfrequenz | 47,5 - 63 Hz |
| Ausgangsspannung | <= Versorgungsspannung |
| [Uc] Steuerkreisspannung | 110 V AC +/-10 % bei 35 mA 24 V AC/DC +/-10 % bei 30 mA 240 V AC +/-10 % bei 80 mA |
| Startzeit | 1 s / 100 5 s / 20 Einstellbar von 1 bis 5 s |
| Anfahrmoment | 30 - 80% des Anlaufmoments des Motors bei Direktanschluss an das Netz |
| Digitaler Ausgangsstrom | 2 A DC-13 3 A AC-15 |
| [M] Anzugsdrehmoment | 0,5 Nm 1,9…2,5 Nm |
| elektrische Verbindung | 4 mm Schraubklemmenanschluss - fest 1 1 - 10 mm² AWG 8 Stromkreis Schraubverbinder - fest ohne Kabelende 1 0,5 - 2,5 mm² AWG 14 Steuerkreis 4 mm Schraubklemmenanschluss - fest 2 1 - 6 mm² AWG 10 Stromkreis Schraubverbinder - fest 2 0,5-1 mm² AWG 17 Steuerkreis Schraubverbinder - flexibel mit Kabelende 1 0,5 - 1,5 mm² AWG 16 Steuerkreis 4 mm Schraubklemmenanschluss - flexibel ohne Kabelende 1 1,5-10 mm² AWG 8 Stromkreis Schraubverbinder - flexibel ohne Kabelende 1 0,5 - 2,5 mm² AWG 14 Steuerkreis 4 mm Schraubklemmenanschluss - flexibel mit Kabelende 2 1 - 6 mm² AWG 10 Stromkreis 4 mm Schraubklemmenanschluss - flexibel ohne Kabelende 2 1,5-6 mm² AWG 10 Stromkreis Schraubverbinder - flexibel ohne Kabelende 2 0,5 - 1,5 mm² AWG 16 Steuerkreis |
| Beschriftung | CE |
| Betriebsposition | Senkrecht +/- 10 Grad |
| Höhe | 124 mm |
| Breite | 45 mm |
| Tiefe | 131 mm |
| Produktgewicht | 0,35 kg |
| Kompatibilitätscode | ATS01N1 |
| Motorleistungsbereich AC-3 | 2,2…3 kW bei 200…240 V 3 Phasen 2,2…3 kW bei 200…240 V 1 Phase 4…6 kW bei 200…240 V 3 Phasen 7…11 kW bei 200…240 V 3 Phasen 7…11 kW bei 380…440 V 3 Phasen |
| Typ des Motorstarters | Sanftanlasser | Montage |
| Elektromagnetische Verträglichkeit | Leitungsgebundene und abgestrahlte Emissionen Level B conforming to CISPR 11 Leitungsgebundene und abgestrahlte Emissionen Level B conforming to IEC 60947-4-2 Gedämpfte oszillierende Wellen Level 3 conforming to IEC 61000-4-12 Elektrostatische Entladung Level 3 conforming to IEC 61000-4-2 EMV-Störfestigkeit Level 3 conforming to EN 50082-1 EMV-Störfestigkeit Level B conforming to EN 50082-2 Oberwellen Level 3 conforming to IEC 1000-3-2 Oberwellen Level 3 conforming to IEC 1000-3-4 Störfestigkeit für leitungsgebundene durch HF-Felder verursachte Interferenz Level 3 conforming to IEC 61000-4-6 Störfestigkeit gegenüber Einschaltstößen Stufe 4 conforming to IEC 61000-4-4 Störfestigkeit gegen abgestrahlte radioelektrische Störungen Level 3 conforming to IEC 61000-4-3 Kurzstromausfälle und Spannungsschwankungen conforming to IEC 61000-4-11 Spannungs-/Strom-Impuls Level 3 conforming to IEC 61000-4-5 |
| Normen | EN/IEC 60947-4-2 |
| Produktzertifizierungen | C-Tick CCC GOST CSA UL |
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 2 entspricht EN/IEC 60947-4-2 |
| Vibrationsfestigkeit | 1 Gn (f= 13…150 Hz) conforming to EN/IEC 60068-2-6 1,5 mm Spitze zu Spitze (f= 3…13 Hz) conforming to EN/IEC 60068-2-6 |
| Stoßfestigkeit | 15 Gn für 11 ms entspricht EN/IEC 60068-2-27 |
| Relative Feuchtigkeit | 5…95 % ohne Kondensation oder Tropfwasser entspricht EN/IEC 60068-2-3 |
| Umgebungstemperatur bei Betrieb | -10…40 °C (ohne Leistungsminderung) 40…50 °C (mit Stromreduzierung von 2 % pro °C) |
| Umgebungstemperatur bei Lagerung | -25…70 °C entspricht EN/IEC 60947-4-2 |
| Betriebshöhe | <= 1.000 m ohne Leistungsminderung > 1000 m mit Strom-Reduktion von 2,2% je weitere 100 m |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 407,000 g |
| VPE 1 Höhe | 5,200 cm |
| VPE 1 Breite | 15,500 cm |
| VPE 1 Länge | 17,500 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 14 |
| VPE 2 Gewicht | 6,333 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Environmental data| REACh frei von SVHC | Ja |
|
EU-RoHS-Richtlinie
|
Proaktive Einhaltung (Produkt fällt nicht unter die rechtlichen Bestimmungen von EU RoHS) EU-RoHS-Deklaration |
| Giftiges Schwermetall frei | Ja |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | No |
