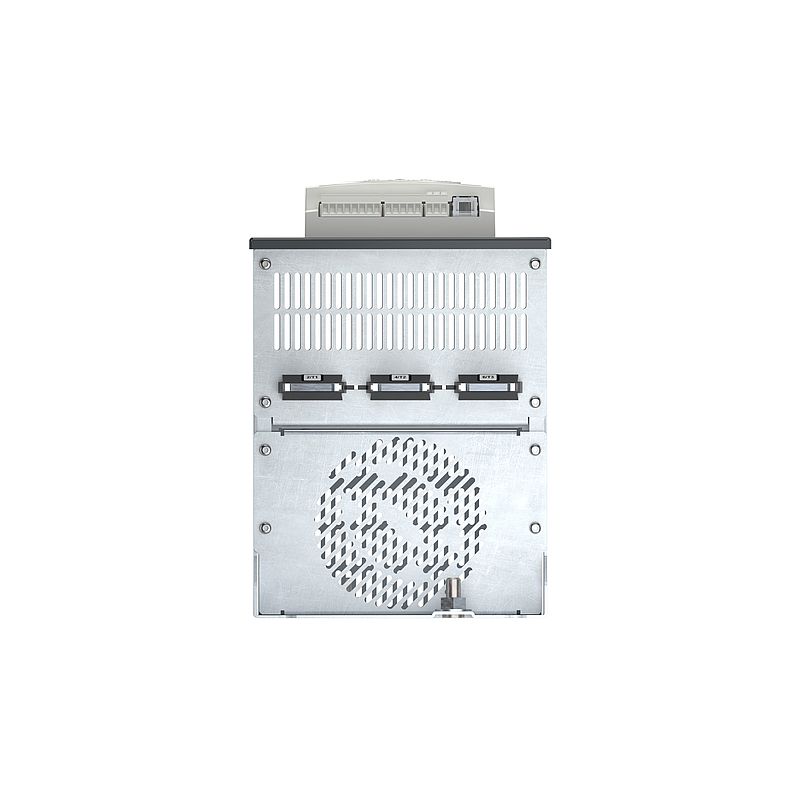

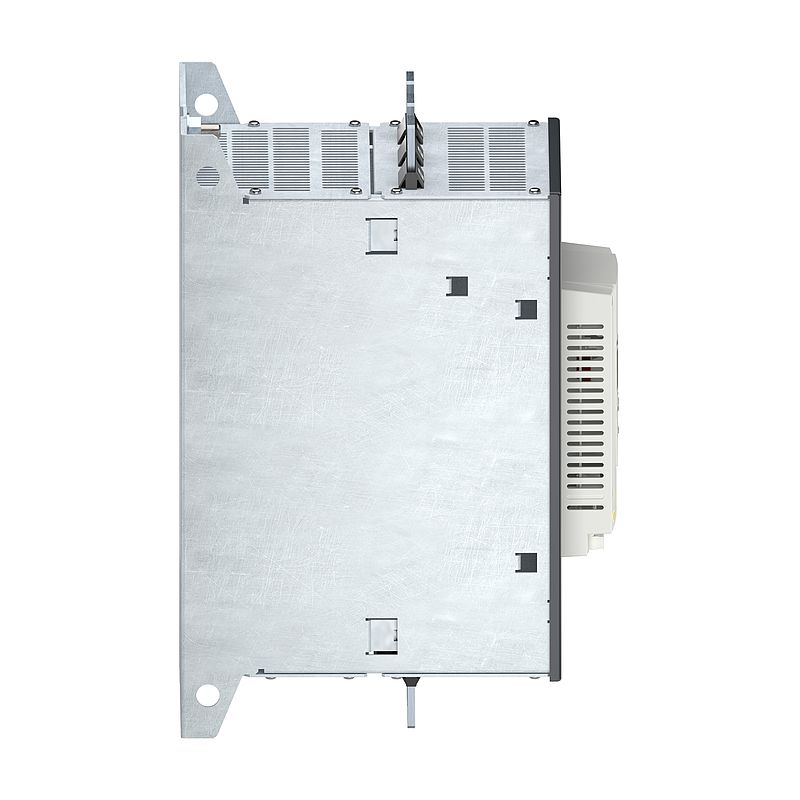

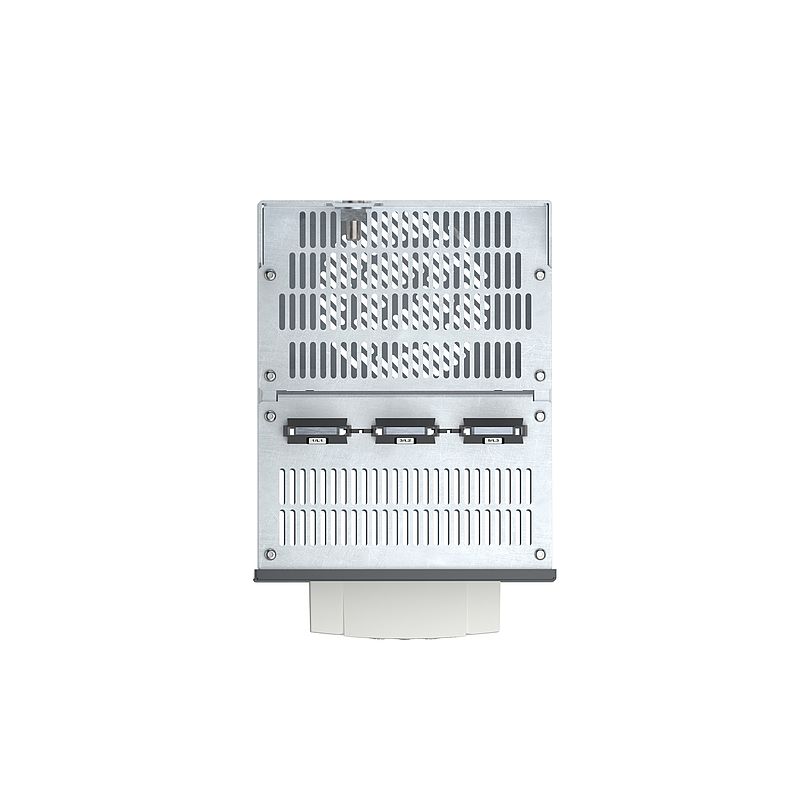

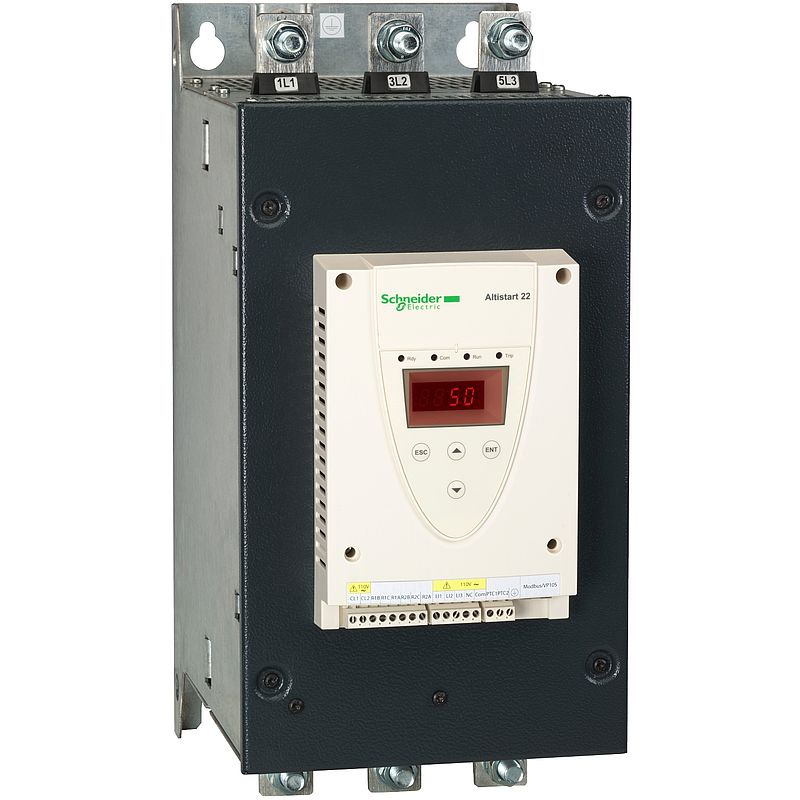

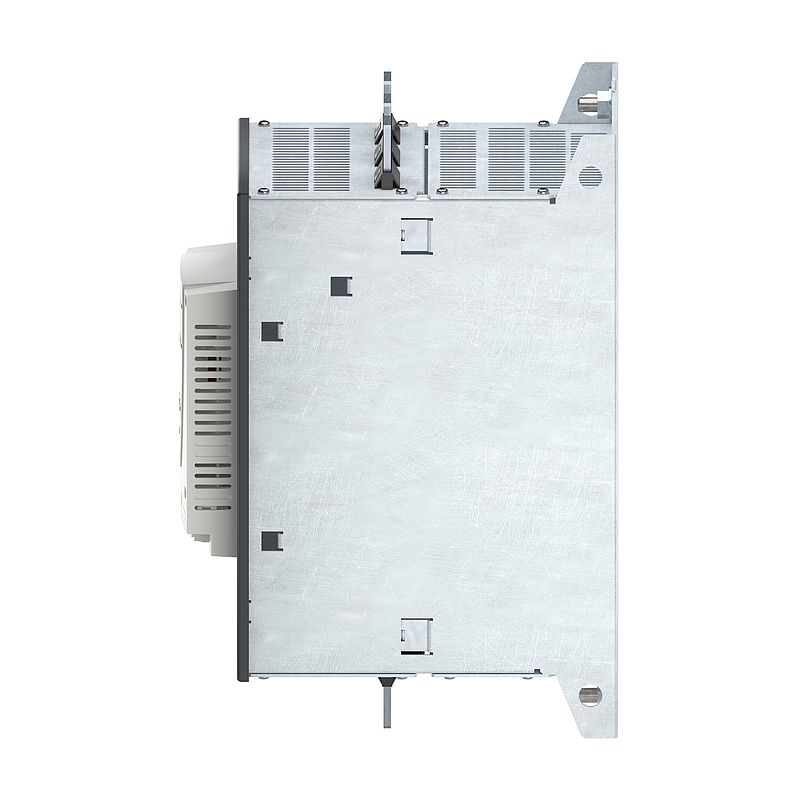

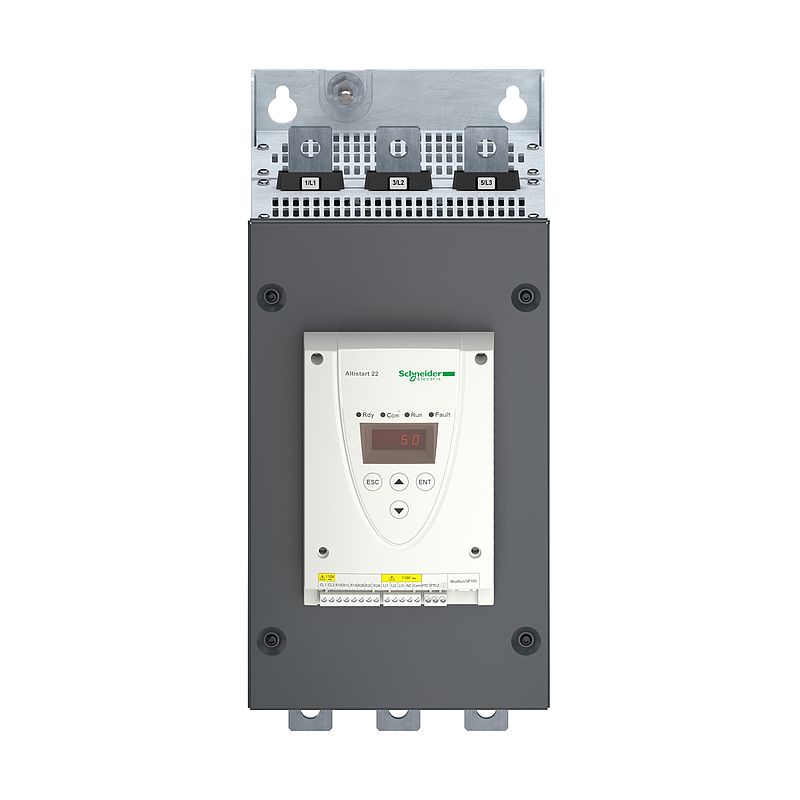

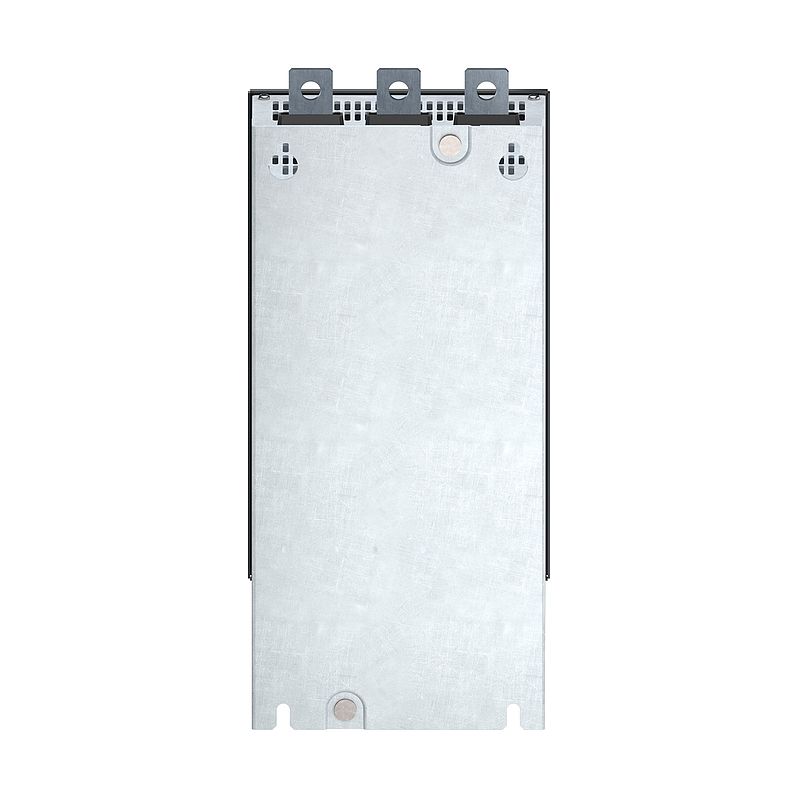

Sanftanlasser, ATS22, Steuerspannung 115V, Bemessungsstrom 250A 440V
ATS22C25Q
Materialpreisgruppe
: CN
2.960,00 EUR
EAN Code: 3606480211263
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Circularity Profile
|
Download |
|
Software - Data Library
|
Download |
|
User guide
|
Download |
|
Instruction sheet
|
Download |
|
Declaration of conformity
|
Download |
|
CAD
|
Download |
|
Certificate
|
Download |
|
Catalog
|
Download |
Dieses Produkt ist kompatibel mit
Optionen: Kompatible Produkte
Optionen (1)
Zubehörteile: Kompatible Produkte
Zubehörteile (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Altistart 22 |
| Produkt- oder Komponententyp | Sanftanlasser |
| Produktbestimmung | Asynchronmotoren |
| Produktspezifische Anwendung | Pumpen und Lüfter |
| Komponentenname | ATS22 |
| Anzahl der Netzphasen | 3 Phasen |
| Nennhilfsspannung [UH,nom] | 230-440 V -15 - +10 % |
| Motorleistung (kW) | 132 kW 400 V 132 kW 440 V 75 kW 230 V |
| werksseitige Einstellung Strom | 233 A |
| Verlustleistung (W) | 129 W für Standardanwendungen |
| Nutzungskategorie | AC - 53 A |
| Art des Starts | Start mit Drehzahlregelung (auf 3,5 In begrenzter Strom) |
| IcL-Nenngröße für Anlasser | 250 A für Anschluss in der Motorversorgungsleitung für Standardanwendungen |
| Schutzart (IP) | IP00 | Zusatzmerkmale |
| Bauweise | Mit Kühlkörper |
| Funktion verfügbar | Interner Bypass |
| Versorgungsspannungsgrenzen | 195…484 V |
| Netzfrequenz | 50 - 60 Hz -10 - +10 % |
| Netzwerkfrequenz | 45 - 66 Hz |
| Geräteanschluss | In der Motorversorgungsleitung In die Dreieckschaltung des Motors |
| Steuerkreisspannung | 230 V -15 - +10 % 50/60 Hz |
| Verbrauch Steuerkreis | 20 W |
| Diskrete Ausgangsnummer | 2 |
| Digitaler Ausgang | Relaisausgänge R1 230 V running, alarm, trip, stopped, not stopped, starting, ready Wechsler (W) Relaisausgänge R2 230 V running, alarm, trip, stopped, not stopped, starting, ready Wechsler (W) |
| minimaler Schaltstrom | 100 mA bei 12 V DC (Relaisausgänge) |
| maximaler Schaltstrom | 5 A 250 V AC ohmsch 1 Relaisausgänge 5 A 30 V DC ohmsch 1 Relaisausgänge 2 A 250 V AC induktiv 0,4 20 ms Relaisausgänge 2 A 30 V DC induktiv 7 ms Relaisausgänge |
| Anzahl digitale Eingänge | 3 |
| Digitaler Eingang | (LI1, LI2, LI3) Logik, 5 mA 4,3 kOhm |
| Eingangsspannung der Digitaleingänge | 24 V <= 30 V |
| digitaler Logikeingang | Positive Logik LI1, LI2, LI3 bei Status 0: < 5 V und <= 2 mA bei Status 1: > 11 V, >= 5 mA |
| Ausgangsstrom | 0,4 - 1 Icl einstellbar |
| PTC-Messfühler - Eingang | 750 Ohm |
| Kommunikationsprotokoll | Modbus |
| Anschlusstyp | 1 RJ45 |
| Kommunikationsdatenverbindung | Seriell |
| Physikalische Schnittstelle | RS485 Multidrop |
| Übertragungsgeschwindigkeit | 4800, 9600 or 19200 bps |
| Installiertes Gerät | 31 |
| Schutzfunktionen | Phasenausfall: Linie Thermischer Schutz: Motor Thermischer Schutz: Starter |
| Beschriftung | CE |
| Kühlungstyp | Erzwungene Konvektion |
| Betriebsposition | Senkrecht +/- 10 Grad |
| Höhe | 425 mm |
| Breite | 206 mm |
| Tiefe | 299 mm |
| Produktgewicht | 33 kg |
| Motorleistungsbereich AC-3 | 55…100 kW bei 200…240 V 3 Phasen 110…220 kW bei 380…440 V 3 Phasen |
| Typ des Motorstarters | Sanftanlasser | Montage |
| Elektromagnetische Verträglichkeit | Leitungsgebundene und abgestrahlte Emissionen Level A conforming to IEC 60947-4-2 Gedämpfte oszillierende Wellen Level 3 conforming to IEC 61000-4-12 Elektrostatische Entladung Level 3 conforming to IEC 61000-4-2 Störfestigkeit gegenüber Einschaltstößen Stufe 4 conforming to IEC 61000-4-4 Störfestigkeit gegen abgestrahlte radioelektrische Störungen Level 3 conforming to IEC 61000-4-3 Spannungs-/Strom-Impuls Level 3 conforming to IEC 61000-4-5 |
| Normen | IEC 60947-4-2 |
| Produktzertifizierungen | C-Tick GOST UL CCC CSA |
| Vibrationsfestigkeit | 1 Gn (f= 13…200 Hz) conforming to IEC 60068-2-6 1,5 mm (f= 2…13 Hz) conforming to IEC 60068-2-6 |
| Stoßfestigkeit | 15 Gn für 11 ms entspricht IEC 60068-2-27 |
| Geräuschpegel | 56 dB |
| Verschmutzungsgrad | Stufe 2 entspricht IEC 60664-1 |
| Relative Feuchtigkeit | 0…95 % ohne Kondensation oder Tropfwasser entspricht IEC 60068-2-3 |
| Umgebungstemperatur bei Betrieb | -10…40 °C (ohne Leistungsminderung) 40…60 °C (mit Strom Derating mit 2,2 % je Grad) |
| Umgebungstemperatur bei Lagerung | -25…70 °C |
| Betriebshöhe | <= 1.000 m ohne Leistungsminderung > 1000 - < 2000 m mit Strom-Reduktion von 2,2% je weitere 100 m |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 26,25 kg |
| VPE 1 Höhe | 49,0 cm |
| VPE 1 Breite | 36,7 cm |
| VPE 1 Länge | 55,5 cm |
| VPE 2 Art | P06 |
| VPE 2 Menge | 2 |
| VPE 2 Gewicht | 61,0 kg |
| VPE 2 Höhe | 77,0 cm |
| VPE 2 Breite | 80,0 cm |
| VPE 2 Länge | 60,0 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Environmental data|
EU-RoHS-Richtlinie
|
Proaktive Einhaltung (Produkt fällt nicht unter die rechtlichen Bestimmungen von EU RoHS) |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| SCIP-Nummer | 74d74380-6cb3-4414-bfb8-7b8212ccd88c |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | No |
