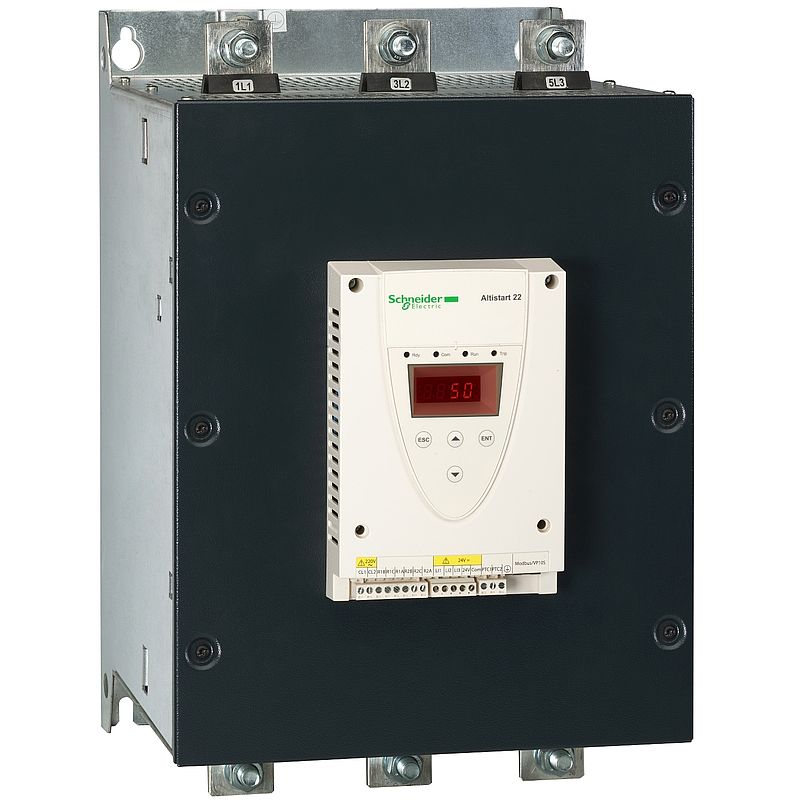

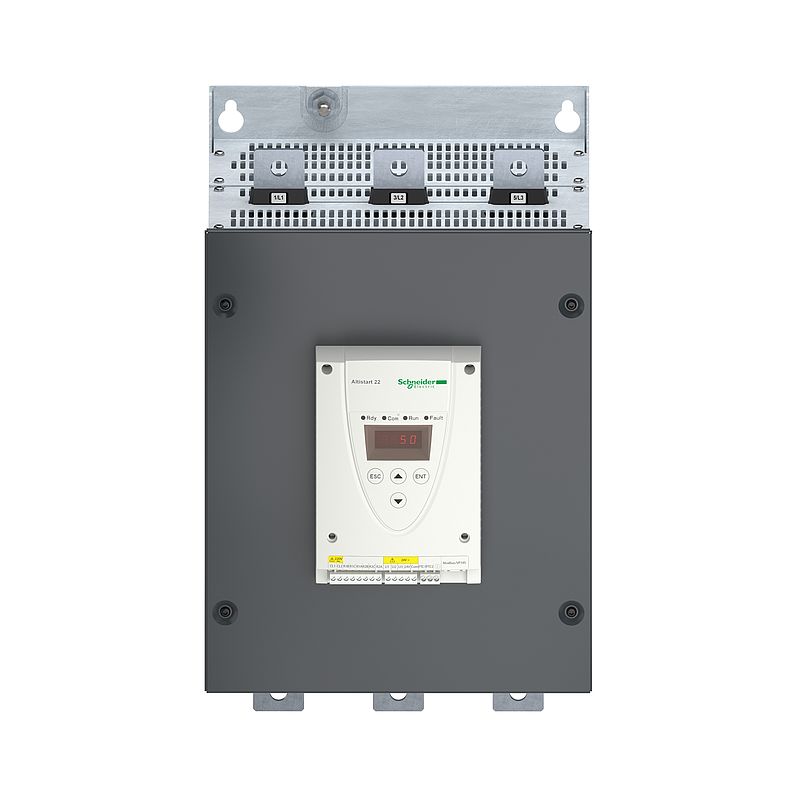

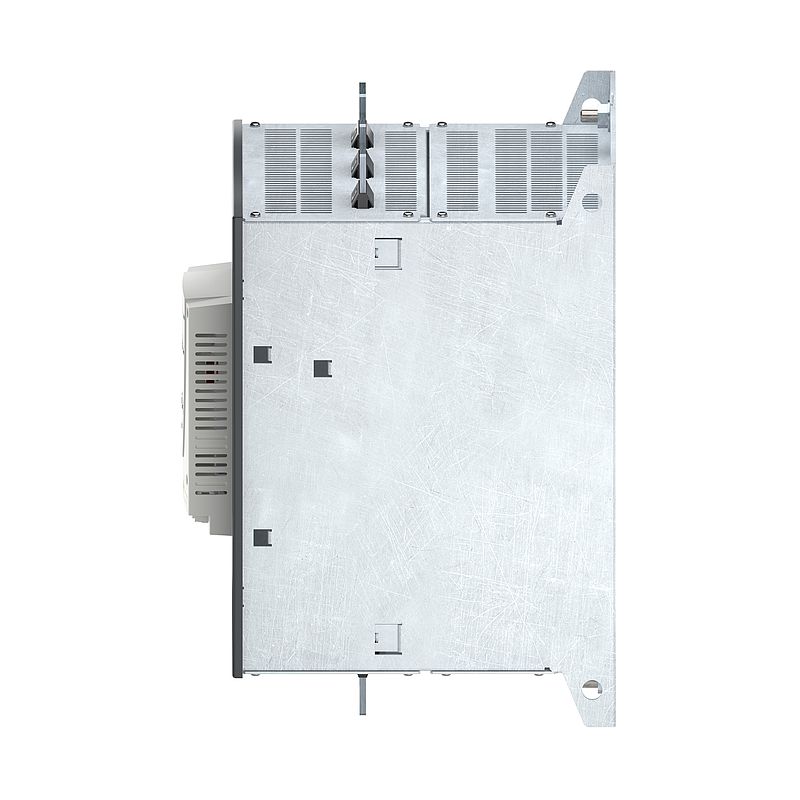

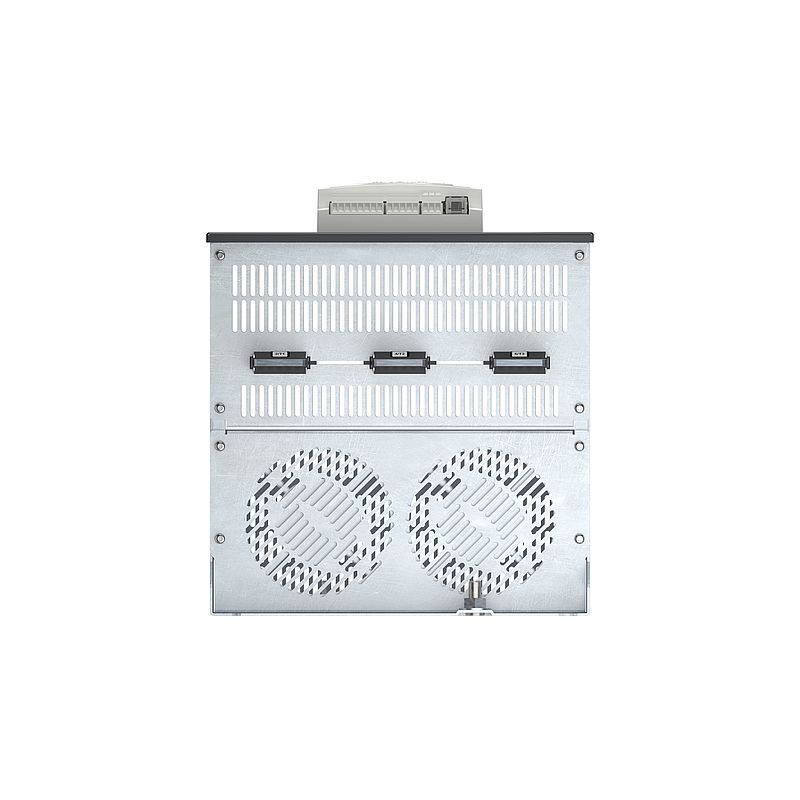

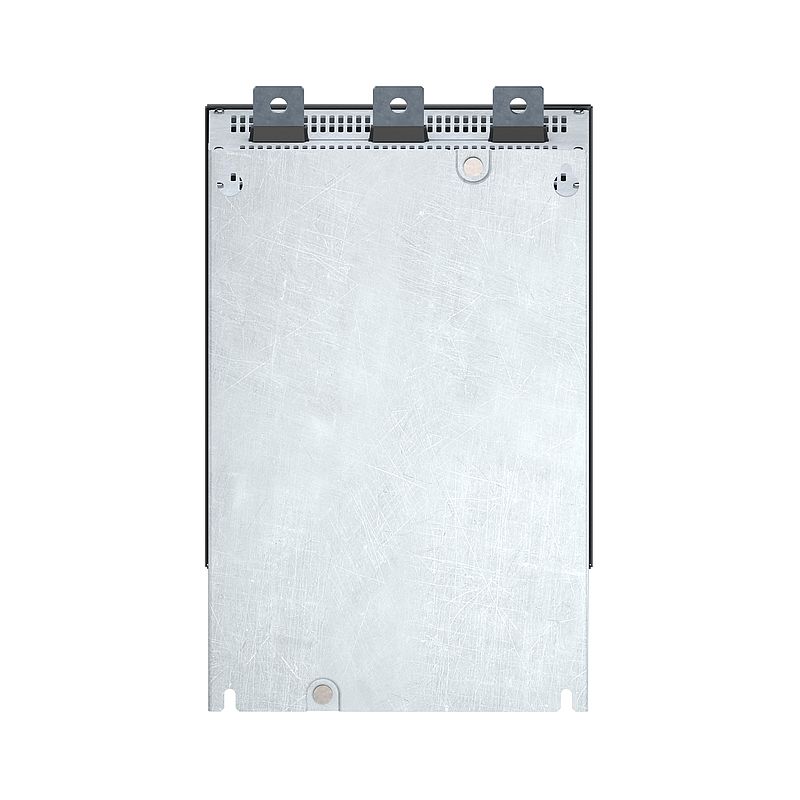

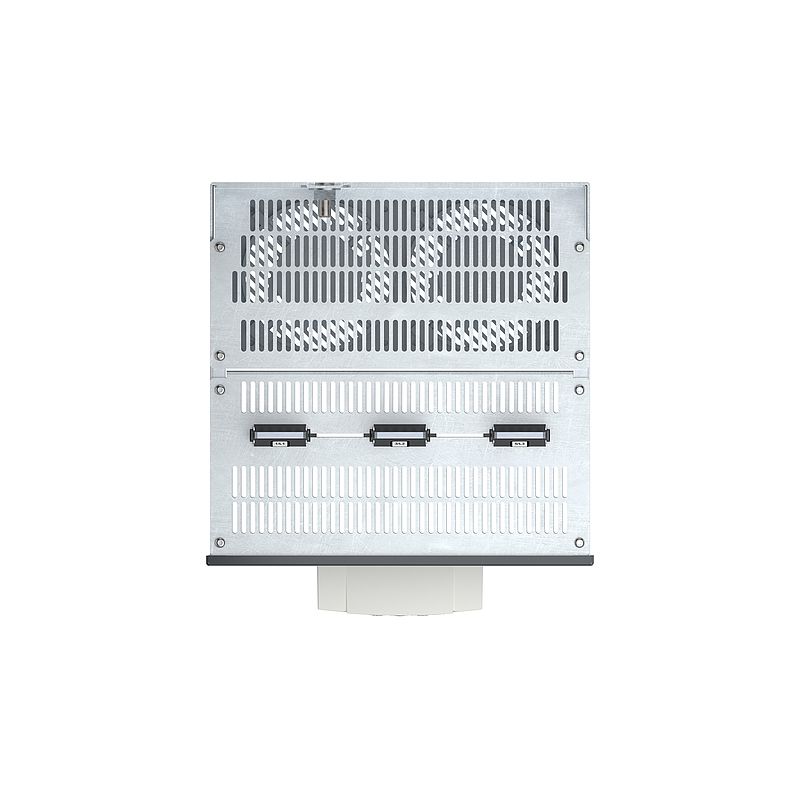

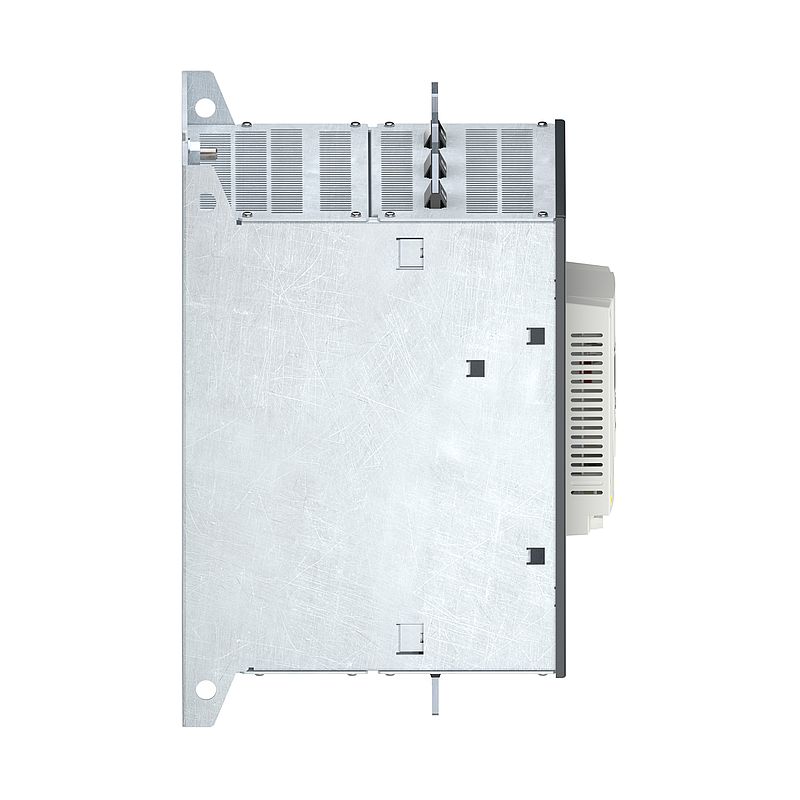

Sanftanlasser, ATS22, Steuerspannung 115V, Bemessungsstrom 590A 440V
ATS22C59Q
Materialpreisgruppe
: CN
7.311,00 EUR
EAN Code: 3606480211300
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Entsorgungsinformation
|
Download |
|
Software - Data Library
|
Download |
|
User guide
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Declaration of conformity
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
|
Katalog
|
Download |
Dieses Produkt ist kompatibel mit
Optionen: Kompatible Produkte
Optionen (1)
Zubehörteile: Kompatible Produkte
Zubehörteile (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Altistart 22 |
| Produkt- oder Komponententyp | Sanftanlasser |
| Produktbestimmung | Asynchronmotoren |
| Produktspezifische Anwendung | Pumpen und Lüfter |
| Komponentenname | ATS22 |
| Anzahl der Netzphasen | 3 Phasen |
| Nennhilfsspannung [UH,nom] | 230-440 V -15 - +10 % |
| Motorleistung (kW) | 160 kW 230 V 315 kW 400 V 355 kW 440 V |
| werksseitige Einstellung Strom | 560 A |
| Verlustleistung (W) | 251 W für Standardanwendungen |
| Nutzungskategorie | AC - 53 A |
| Art des Starts | Start mit Drehzahlregelung (auf 3,5 In begrenzter Strom) |
| IcL-Nenngröße für Anlasser | 590 A für Anschluss in der Motorversorgungsleitung für Standardanwendungen |
| Schutzart (IP) | IP00 | Zusatzmerkmale |
| Bauweise | Mit Kühlkörper |
| Funktion verfügbar | Interner Bypass |
| Versorgungsspannungsgrenzen | 195…484 V |
| Netzfrequenz | 50 - 60 Hz -10 - +10 % |
| Netzwerkfrequenz | 45 - 66 Hz |
| Geräteanschluss | In die Dreieckschaltung des Motors In der Motorversorgungsleitung |
| Steuerkreisspannung | 230 V -15 - +10 % 50/60 Hz |
| Verbrauch Steuerkreis | 20 W |
| Diskrete Ausgangsnummer | 2 |
| Digitaler Ausgang | Relaisausgänge R1 230 V running, alarm, trip, stopped, not stopped, starting, ready Wechsler (W) Relaisausgänge R2 230 V running, alarm, trip, stopped, not stopped, starting, ready Wechsler (W) |
| minimaler Schaltstrom | 100 mA bei 12 V DC (Relaisausgänge) |
| maximaler Schaltstrom | 5 A 250 V AC ohmsch 1 Relaisausgänge 5 A 30 V DC ohmsch 1 Relaisausgänge 2 A 250 V AC induktiv 0,4 20 ms Relaisausgänge 2 A 30 V DC induktiv 7 ms Relaisausgänge |
| Anzahl digitale Eingänge | 3 |
| Digitaler Eingang | (LI1, LI2, LI3) Logik, 5 mA 4,3 kOhm |
| Eingangsspannung der Digitaleingänge | 24 V <= 30 V |
| digitaler Logikeingang | Positive Logik LI1, LI2, LI3 bei Status 0: < 5 V und <= 2 mA bei Status 1: > 11 V, >= 5 mA |
| Ausgangsstrom | 0,4 - 1 Icl einstellbar |
| PTC-Messfühler - Eingang | 750 Ohm |
| Kommunikationsprotokoll | Modbus |
| Anschlusstyp | 1 RJ45 |
| Kommunikationsdatenverbindung | Seriell |
| Physikalische Schnittstelle | RS485 Multidrop |
| Übertragungsgeschwindigkeit | 4800, 9600 or 19200 bps |
| Installiertes Gerät | 31 |
| Schutzfunktionen | Phasenausfall: Linie Thermischer Schutz: Motor Thermischer Schutz: Starter |
| Beschriftung | CE |
| Kühlungstyp | Erzwungene Konvektion |
| Betriebsposition | Senkrecht +/- 10 Grad |
| Höhe | 455 mm |
| Breite | 304 mm |
| Tiefe | 339,7 mm |
| Produktgewicht | 50 kg |
| Motorleistungsbereich AC-3 | 110…220 kW bei 200…240 V 3 Phasen 250…500 kW bei 380…440 V 3 Phasen |
| Typ des Motorstarters | Sanftanlasser | Montage |
| Elektromagnetische Verträglichkeit | Leitungsgebundene und abgestrahlte Emissionen Level A entspricht IEC 60947-4-2 Gedämpfte oszillierende Wellen Level 3 entspricht IEC 61000-4-12 Elektrostatische Entladung Level 3 entspricht IEC 61000-4-2 Störfestigkeit gegenüber Einschaltstößen Stufe 4 entspricht IEC 61000-4-4 Störfestigkeit gegen abgestrahlte radioelektrische Störungen Level 3 entspricht IEC 61000-4-3 Spannungs-/Strom-Impuls Level 3 entspricht IEC 61000-4-5 |
| Normen | IEC 60947-4-2 |
| Produktzertifizierungen | UL CCC C-Tick CSA GOST |
| Vibrationsfestigkeit | 1 Gn (f= 13…200 Hz) entspricht IEC 60068-2-6 1,5 mm (f= 2…13 Hz) entspricht IEC 60068-2-6 |
| Stoßfestigkeit | 15 Gn für 11 ms entspricht IEC 60068-2-27 |
| Geräuschpegel | 56 dB |
| Verschmutzungsgrad | Stufe 2 entspricht IEC 60664-1 |
| Relative Feuchtigkeit | 0…95 % ohne Kondensation oder Tropfwasser entspricht IEC 60068-2-3 |
| Umgebungstemperatur bei Betrieb | -10…40 °C (ohne Leistungsminderung) 40…60 °C (mit Strom Derating mit 2,2 % je Grad) |
| Umgebungstemperatur bei Lagerung | -25…70 °C |
| Betriebshöhe | <= 1.000 m ohne Leistungsminderung > 1000 - < 2000 m mit Strom-Reduktion von 2,2% je weitere 100 m |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 37 kg |
| VPE 1 Höhe | 54,864 cm |
| VPE 1 Breite | 57,15 cm |
| VPE 1 Länge | 40,64 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit|
EU-RoHS-Richtlinie
|
Übererfüllung der Konformität (außerhalb EU RoHS-Scope) |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
