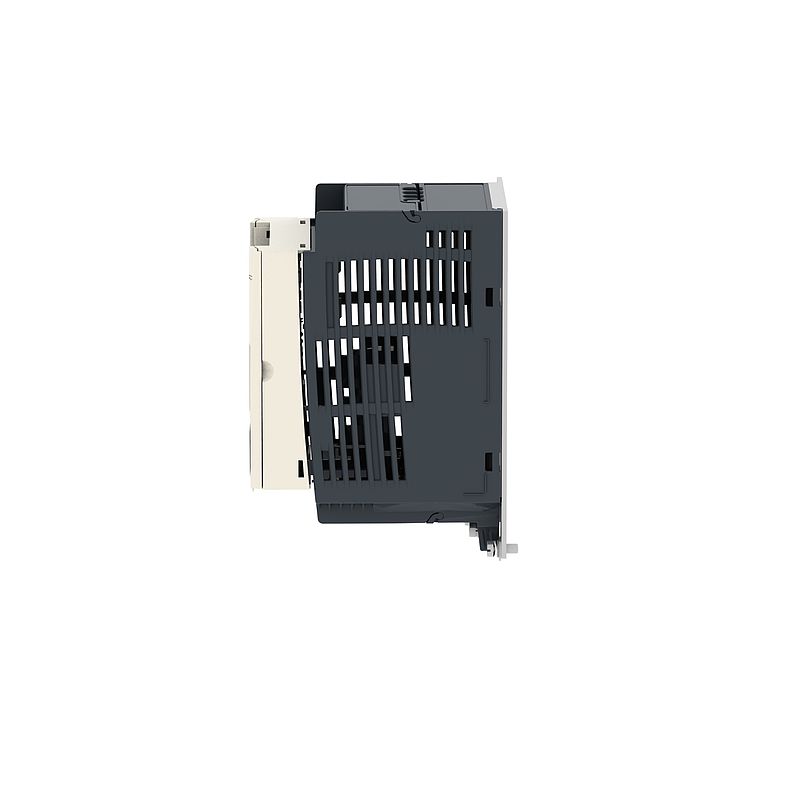

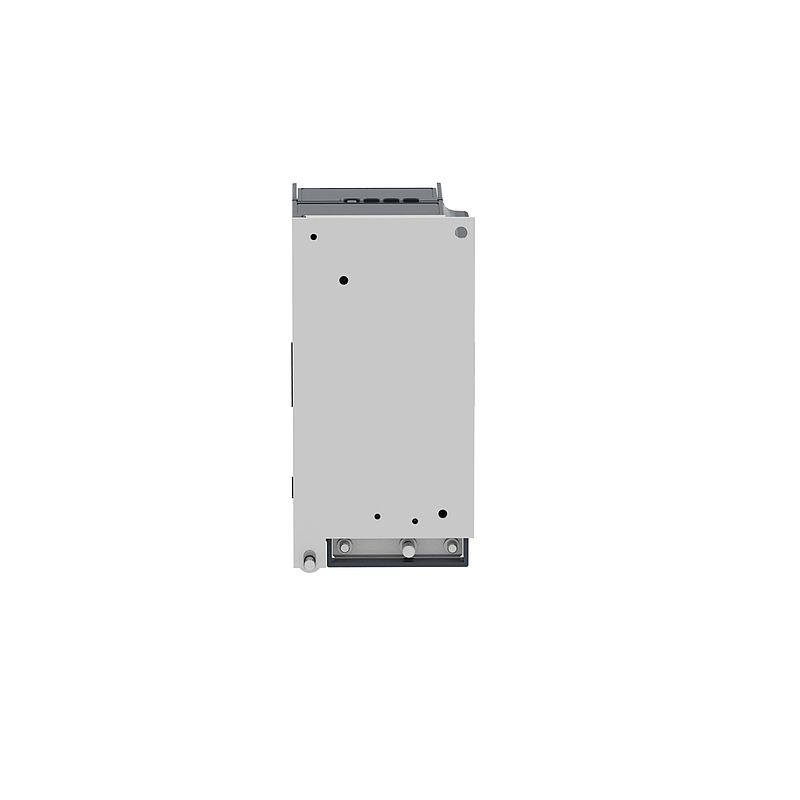

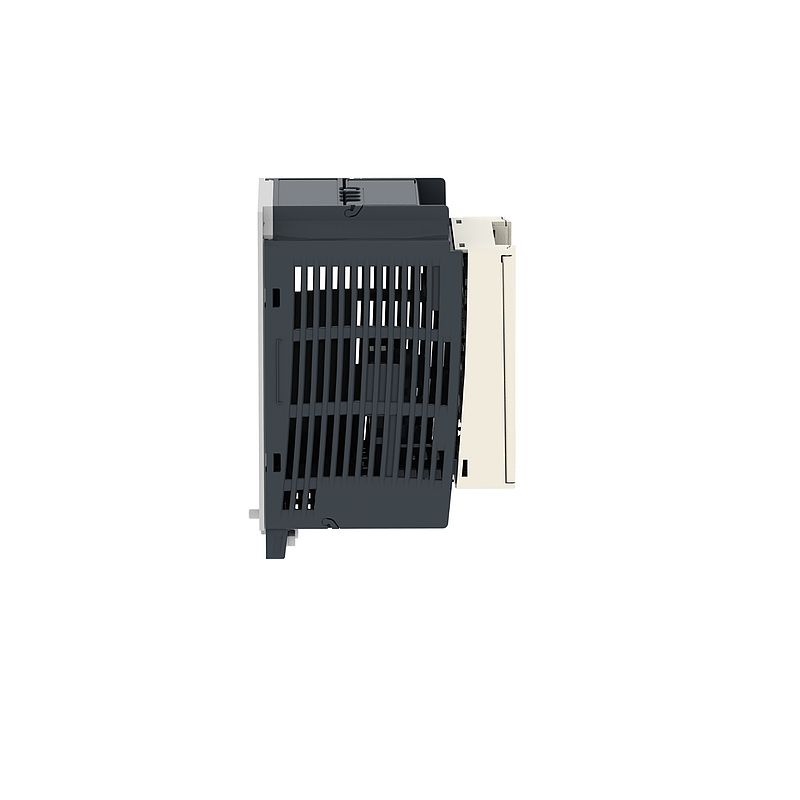

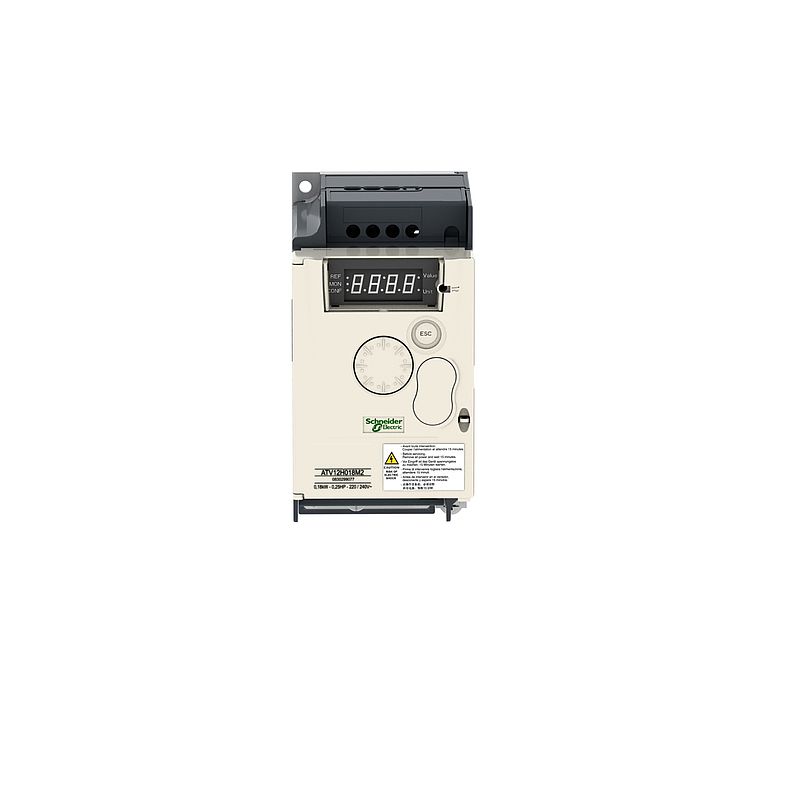

3ph 200V 0,18kW Kühlkörper TB

ATV12H018M3

Hauptdokumente

Produktdatenblatt Download
Umweltzertifikat (ROHS/REACH) Download
Entsorgungsinformation Download
CAE Download
Software - Released Download
Gebrauchsanleitung Download
Benutzerhandbuch Download
Katalog Download
Konformitätserklärung Download
Zertifikat Download
CAD Download

Spezifikationen

Hauptmerkmale
BaureiheAltivar 12
Produkt- oder KomponententypAntrieb mit variabler Geschwindigkeit
Produktspezifische AnwendungEinfache Maschine
MontagemodusMontage im Schaltschrank
KommunikationsprotokollModbus
Netzfrequenz50/60 Hz +/-5 %
Nennbetriebsspannung [U,nom]200-240 V -15 - +10 %
Nennausgangsstrom1,4 A
Motorleistung (HP)0,25 hp
Motorleistung (kW)0,18 kW
Motorleistung (HP)0,25 hp
EMV-FilterOhne EMV-Filter
IP-SchutzartIP20
Zusatzmerkmale
Diskrete Eingangsnummer4
Diskrete Ausgangsnummer2
Anzahl der Analogeingänge1
Anzahl der Analogausgänge1
Relaisausgangsnummer1
Physikalische Schnittstelle2-Draht- RS 485
Anschlusstyp1 RJ45
Ausgangs Bemessungsstrom1,4 A bei 4 kHz
ZugriffsmethodeServer Modbus, seriell
Ausgangsfrequenz0,5…400 Hz
Drehzahlstellbereich1…20
Abtastdauer20 ms, Toleranz +/- 1 ms für Logikeingang
10 ms für Analogeingang
Linearitätsfehler+/- 0,3 % des Maximalwerts für Analogeingang
FrequenzauflösungAnalog-Eingang: A/D-Wandler, 10 Bit
Anzeigeeinheit: 0,1 Hz
Zeitkonstante20 ms +/- 1 ms für Referenzänderung
Übertragungsgeschwindigkeit9,6 Kbit/s
19,2 Kbit/s
38,4 Kbit/s
ÜbertragungsrahmenRTU
Anzahl der Adressen1…247
Datenformat8 Bits, einstellbar auf ungerade, gerade oder keine Parität
Kommunikations-ServiceHalteregister lesen (03) 29 Worte
Schreiben Single Register (06) 29 Worte
Schreiben mehrere Register (16) 27 Worte
Lesen / schreiben mehrere Register (23) 4/4 Worte
Lesen Geräte-Identifikation (43)
PolarisierungsartKeine Impedanz
4 quadrant operation possibleFalsch
Typ Motorsteuerung AsynchronmotorVektororientierte Flussregelung ohne Geber
Spannung/Frequenz Modus (U/f)
Quadratische U/f-Kennlinie
max. Ausgangsfrequenz4 kHz
kurzzeitiges Überlastmoment150…170 % des Nennmotormoments abhängig von Antriebsleistung und Motortyp
Hoch und AuslauframpenU
Linear von 0-999,9 s
S
Schlupfkompensation MotorEinstellbar
Werkseinstellung
Taktfrequenz2 - 16 kHz einstellbar
4 - 16 kHz mit Leistungsminderungsfaktor
Bemessungs Taktfrequenz4 kHz
Bremsen bis StillstandDurch Gleichstromeinspeisung
Brake chopper integratedFalsch
Netzstrom2,0 A bei 100 V (Schwerlastbetrieb)
1,7 A bei 120 V (Schwerlastbetrieb)
Max. Eingangsstrom1,7 A
Maximum output voltage240 V
Scheinleistung0,7 kVA bei 240 V (Schwerlastbetrieb)
maximaler Spitzenstrom2,1 A während 60 s (Schwerlastbetrieb)
2,3 A während 2 s (Schwerlastbetrieb)
Netzwerkfrequenz50 - 60 Hz
Relative symmetric network frequency tolerance5 %
Netzkurzschlussstrom Ik5 kA
Base load current at high overload1,4 A
Verlustleistung in WNatürlich: 16,0 W
mit Sicherheitsfunktion Safely Limited Speed (SLS)Falsch
mit Sicherheitsfunktion Safe brake management (SBC/SBT)Falsch
mit Sicherheitsfunktion Safe Operating Stop (SOS)Falsch
mit Sicherheitsfunktion Safe Position (SP)Falsch
mit Sicherheitsfunktion Safe programmable logicFalsch
mit Sicherheitsfunktion Safe Speed Monitor (SSM)Falsch
mit Sicherheitsfunktion Safe Stop 1 (SS1)Falsch
mit Sicherheitsfunktion Safe Stop 2 (SS2)Falsch
mit Sicherheitsfunktion Safe torque off (STO)Falsch
mit Sicherheitsfunktion Safely Limited Position (SLP)Falsch
mit Sicherheitsfunktion Safe Direction (SDI)Falsch
SchutzfunktionenÜberspannungsschutz Versorgungsspannung
Unterspannungserkennung Netzspannung
Überstromschutz zwischen Ausgangsphasen und Erde
Überhitzungsschutz
Kurzschlussschutz zwischen Motorphasen
Eingangsphasenausfallschutz, dreiphasig
Thermischer Motorschutz über Antrieb durch kontinuierliche Berechnung von I²t
[M] Anzugsdrehmoment0,8 Nm
IsolationElektrisch, zwischen Leistungs- und Steuerungsteil
Menge pro SatzSatz à 1
Breite72 mm
Höhe143 mm
Tiefe102,2 mm
Produktgewicht0,7 kg
Montage
Betriebshöhe<= 1.000 m ohne Leistungsminderung
> 1000 - 3000 m mit Strom Deklassierung von 1% pro 100 m
BetriebspositionSenkrecht +/- 10 Grad
ProduktzertifizierungenNOM
CSA
C-Tick
UL
GOST
RCM
KC
BeschriftungCE
NormenUL 508C
UL 618000-5-1
IEC 61800-5-1
IEC 61800-3
BauweiseAuf Grundplatte
Elektromagnetische VerträglichkeitElektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4
Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2
Störfestigkeit gegenüber leitungsgebundenen Störungen Level 3 entspricht IEC 61000-4-6
Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht IEC 61000-4-3
Prüfung der Störfestigkeit gegen Überspannungen Level 3 entspricht IEC 61000-4-5
Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen entspricht IEC 61000-4-11
Umweltklasse (während des Betriebs)Klasse 3C3 gemäß IEC 60721-3-3
Klasse 3S2 gemäß IEC 60721-3-3
Max. Beschleunigung bei Stoßeinwirkung (während des Betriebs)150 m/s² bei 11 ms
Max. Beschleunigung unter Schwingungsbelastung (während des Betriebs)10 m/s² bei 13 - 200 Hz
Max. Durchbiegung unter schwingender Belastung (während des Betriebs)1,5 mm bei 2 - 13 Hz
ÜberspannungskategorieClass III
RegelkreisEinstellbarer PID-Regler
elektromagnetische EmissionAusgestrahlte Emissionen Umwelt 1 Klasse C2 entspricht IEC 61800-3 2 - 16 kHz abgeschirmtes Motorkabel
Leitungsgebundene Emissionen mit zusätzlichem EMV-Filter Umwelt 1 Klasse C2 entspricht IEC 61800-3 4 - 12 kHz abgeschirmtes Motorkabel <20 m
Leitungsgebundene Emissionen mit zusätzlichem EMV-Filter Umwelt 2 Klasse C3 entspricht IEC 61800-3 4 - 12 kHz abgeschirmtes Motorkabel <20 m
Vibrationsfestigkeit1 gn (f = 13…200 Hz) entspricht IEC 60068-2-6
1,5 mm Spitze zu Spitze (f = 3…13 Hz) - Antrieb nicht montiert auf symmetrischer DIN-Schiene - entspricht IEC 60068-2-6
Stoßfestigkeit15 gn entspricht IEC 60068-2-27 für 11 ms
Relative Feuchtigkeit5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3
5…95 % ohne Tropfwasser entspricht IEC 60068-2-3
Geräuschpegel0 dB
Verschmutzungsgrad2
Umgebungslufttemperatur beim Transport-25…70 °C
Umgebungstemperatur bei Betrieb-10…40 °C ohne Leistungsminderung
40…60 °C mit Strom Derating mit 2,2 % je Grad
Umgebungstemperatur bei Lagerung-25…70 °C
Verpackungseinheiten
VPE 1 ArtPCE
VPE 1 Menge1
VPE 1 Gewicht1,024 kg
VPE 1 Höhe12,000 cm
VPE 1 Breite18,700 cm
VPE 1 Länge19,000 cm
VPE 2 ArtP06
VPE 2 Menge45
VPE 2 Gewicht59,080 kg
VPE 2 Höhe75,000 cm
VPE 2 Breite60,000 cm
VPE 2 Länge80,000 cm
Vertragliche Gewährleistung
Gewährleistung18 months

Nachhaltigkeit

Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.

Weitere Informationen

Nachhaltigkeit
EU-RoHS-Richtlinie Übererfüllung der Konformität (außerhalb EU RoHS-Scope)
Quecksilberfrei Ja
WEEE Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
