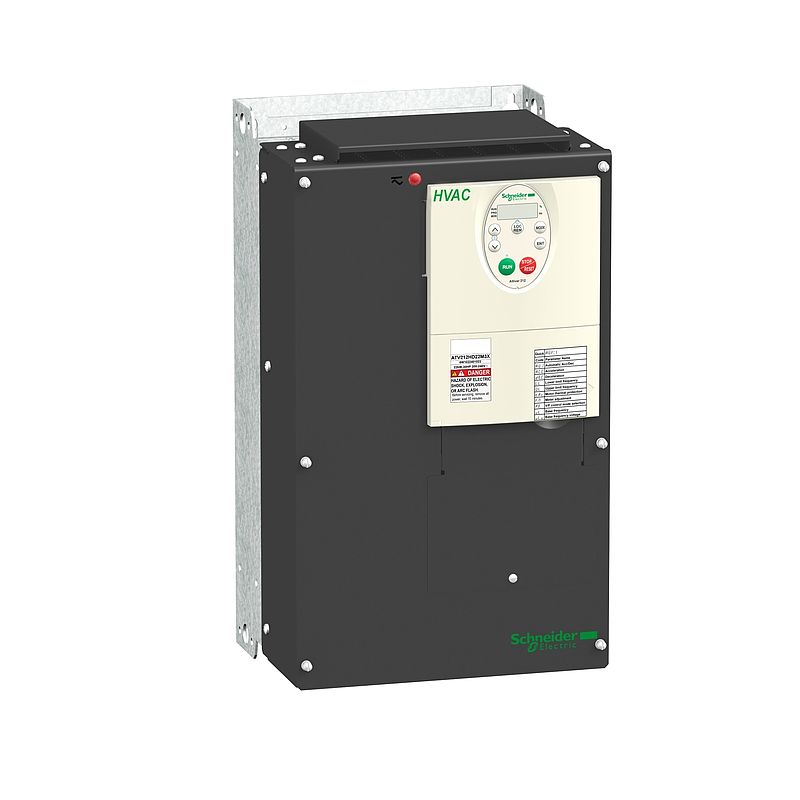

Frequenzumrichter ATV212, 22kW, 480V, 3-ph., EMV, IP21
ATV212HD22N4
Materialpreisgruppe
: CB
3.635,00 EUR
EAN Code: 3606480322549
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Produktumweltprofil
|
Download |
|
CAE
|
Download |
|
Entsorgungsinformation
|
Download |
|
Informationsblatt
|
Download |
|
Software - Data Library
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Benutzerhandbuch
|
Download |
|
Konformitätserklärung
|
Download |
|
Zertifikat
|
Download |
|
CAD
|
Download |
|
Katalog
|
Download |
|
How To Video
|
Video anzeigen |
|
Informationsvideo
|
Video anzeigen |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (2)
Optionen: Kompatible Produkte
Optionen (1)
: Kompatible Produkte
(1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Kurzbezeichnung des Geräts | ATV212 |
| Produktbestimmung | Asynchronmotoren |
| Anzahl der Netzphasen | 3 Phasen |
| Motorleistung (kW) | 22 kW |
| Motorleistung (HP) | 30 hp |
| Versorgungsspannungsgrenzen | 323…528 V |
| Netzfrequenz | 50 - 60 Hz - 5 - 5 % |
| Netzstrom | 33,1 A bei 480 V 41,6 A bei 380 V |
| Baureihe | Altivar 212 |
| Produkt- oder Komponententyp | Antrieb mit variabler Geschwindigkeit |
| Produktspezifische Anwendung | Pumpen und Lüfter in HVAC |
| Kommunikationsprotokoll | Modbus LonWorks APOGEE FLN BACnet METASYS N2 |
| Nennbetriebsspannung [U,nom] | 380-480 V -15 - +10 % |
| EMV-Filter | Integrierter EMV-Filter Klasse C2 |
| IP-Schutzart | IP21 | Zusatzmerkmale |
| Scheinleistung | 33,2 kVA bei 380 V |
| Ausgangs Bemessungsstrom | 43,5 A bei 380 V 43,5 A bei 460 V |
| maximaler Spitzenstrom | 47,9 A für 60 s |
| Ausgangsfrequenz | 0,5…200 Hz |
| Drehzahlstellbereich | 1…10 |
| Drehzahlgenauigkeit | +/- 10 % des Nennschlupfs 0,2 Mn zu Mn |
| Lokale Signalisierung | 1 LED (rot) für DC-Bus aktiviert |
| Ausgangsspannung | <= Versorgungsspannung |
| Isolierung | Elektrisch zwischen Leistungs- und Steuerungsteil |
| Kabeltyp | Ohne Montagesatz: 1 KabelIEC Kabel bei 45 °C, Kupfer 90 °C / XLPE/EPR Ohne Montagesatz: 1 KabelIEC Kabel bei 45 °C, Kupfer 70 °C / PVC Mit UL-Bausatz Typ 1: 3 KabelUL 508 Kabel bei 40 °C, Kupfer 75 °C / PVC |
| elektrische Verbindung | VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES: Klemme 2,5 mm² / AWG 14 L1/R, L2/S, L3/T: Klemme 50 mm² / AWG 1/0 |
| [M] Anzugsdrehmoment | 0,6 Nm (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES) 24 Nm, 212 lb.in (L1/R, L2/S, L3/T) |
| Versorgung | Interne Versorgung für Sollwertpotentiometer (1 bis 10 kOhm): 10,5 V DC +/-5 %, <10 A, Schutztyp: Überlast- und Kurzschlussschutz Interne Versorgung: 24 V DC (21…27 V), <200 A, Schutztyp: Überlast- und Kurzschlussschutz |
| Abtastdauer | 2 ms +/- 0,5 ms F Digitaleingänge 2 ms +/- 0,5 ms R Digitaleingänge 2 ms +/- 0,5 ms RES Digitaleingänge 3,5 ms +/- 0,5 ms VIA analog 22 ms +/- 0,5 ms VIB analog |
| Reaktionszeit | FM 2 ms, Toleranz +/- 0,5 ms für analog Ausgänge FLA, FLC 7 ms, Toleranz +/- 0,5 ms für Digitalausgänge Ausgänge FLB, FLC 7 ms, Toleranz +/- 0,5 ms für Digitalausgänge Ausgänge RY, RC 7 ms, Toleranz +/- 0,5 ms für Digitalausgänge Ausgänge |
| Genauigkeit | +/- 0,6 % (VIA) bei Temperaturschwankung von 60 °C +/- 0,6 % (VIB) bei Temperaturschwankung von 60 °C +/-1 % (FM) bei Temperaturschwankung von 60 °C |
| Linearitätsfehler | VIA: +/- 0,15 % des Höchstwerts für Eingang VIB: +/- 0,15 % des Höchstwerts für Eingang FM: +/- 0,2 % für Ausgänge |
| Typ des Analogausgangs | FM konfigurierbarer Spannung über Schalter 0 - 10 V DC, Impedanz: 7620 Ohm, Auflösung 10 Bit FM konfigurierbarer Strom über Schalter 0 - 20 mA, Impedanz: 970 Ohm, Auflösung 10 Bit |
| Digitaler Ausgang | Konfigurierbare Relaislogik: (FLA, FLC) Schließer (S) - 100000 Zyklen Konfigurierbare Relaislogik: (FLB, FLC) Öffner (Ö) - 100000 Zyklen Konfigurierbare Relaislogik: (RY, RC) Schließer (S) - 100000 Zyklen |
| Min. Schaltstrom | 3 mA bei 24 V DC für konfigurierbare Relaislogik |
| maximaler Schaltstrom | 5 A bei 250 V AC auf ohmsch Belastung - cos phi = 1 - L/R = 0 ms (FL, R) 5 A bei 30 V DC auf ohmsch Belastung - cos phi = 1 - L/R = 0 ms (FL, R) 2 A bei 250 V AC auf induktiv Belastung - cos phi = 0,4 - L/R = 7 ms (FL, R) 2 A bei 30 V DC auf induktiv Belastung - cos phi = 0,4 - L/R = 7 ms (FL, R) |
| Digitaler Eingang | F programmierbar 24 V DC, mit Level 1 SPS, Impedanz: 4700 Ohm R programmierbar 24 V DC, mit Level 1 SPS, Impedanz: 4700 Ohm RES programmierbar 24 V DC, mit Level 1 SPS, Impedanz: 4700 Ohm |
| digitaler Logikeingang | Positive Logik (Source) (F, R, RES), <= 5 V (Stellung 0), >= 11 V (Stellung 1) Negative Logik (Sink) (F, R, RES), >= 16 V (Stellung 0), <= 10 V (Stellung 1) |
| Spannungsfestigkeit | 3535 V DC zwischen Erd- und Leistungsanschlüssen 5092 V DC zwischen Steuer- und Leistungsanschlüssen |
| Isolierwiderstand | >= 1 MOhm 500 V DC für 1 Minute |
| Frequenzauflösung | Anzeigeeinheit: 0,1 Hz Analog-Eingang: 0,024/50 Hz |
| Kommunikationsdienst | Schreiben Single Register (06) Lesen Geräte-Identifikation (43) Lesen Holding Registers (03), maximal 2 Worte Schreiben Multiple Registers (16), maximal 2 Worte E-Out einstellbar von 0,1 s-100 s Überwachung deaktivierbar |
| Optionskarte | Kommunikationskarte für LonWorks |
| Verlustleistung in W | 626 W |
| air flow | 214 m3/h |
| Funktionalität | Mittel |
| Besondere Anwendung | HLK |
| Anwendungsauswahl Frequenzumrichter | Gebäude – HLK Scrollverdichter Gebäude – HLK Lüfter Gebäude – HLK Pumpe |
| Motorleistungsbereich AC-3 | 15…25 kW bei 380…440 V 3 Phasen 15…25 kW bei 480…500 V 3 Phasen |
| Typ des Motorstarters | Frequenzumrichter |
| Diskrete Ausgangsnummer | 2 |
| Anzahl der Analogeingänge | 2 |
| Messeingänge | VIA konfigurierbarer Spannung über Schalter: 0 - 10 V DC 24 V max., Impedanz: 30000 Ohm, Auflösung 10 Bit VIB Einstellbar auf Spannungspegel: 0 - 10 V DC 24 V max., Impedanz: 30000 Ohm, Auflösung 10 Bit VIB einstellbare PTC-Fühler: 0-6 PTC Fühler, Impedanz: 1500 Ohm VIA konfigurierbarer Strom über Schalter: 0 - 20 mA, Impedanz: 250 Ohm, Auflösung 10 Bit |
| Anzahl der Analogausgänge | 1 |
| Physikalische Schnittstelle | 2-Draht- RS 485 |
| Anschlusstyp | 1 RJ45 1 offene Ausführung |
| Übertragungsgeschwindigkeit | 9.600 bps oder 19.200 bps |
| Übertragungsrahmen | RTU |
| Anzahl der Adressen | 1…247 |
| Datenformat | 8 Bit, 1 Stoppbit, ungerade, gerade oder nicht konfigurierbare Parität |
| Polarisierungsart | Keine Impedanz |
| Typ Motorsteuerung Asynchronmotor | U/f-Kennlinie, 2 Punkte U/f-Kennlinie - Energiesparmodus, quadratische U/f-Kennlinie U/f-Kennlinie, automatsche IR-Kompensation (U/f + auto. Uo) Vektororientierte Flussregelung ohne Geber, Standard U/f-Kennlinie, 5 Punkte |
| Drehmomentgenauigkeit | +/- 15 % |
| kurzzeitiges Überlastmoment | 120 % des Motor Bemessungsmoment +/-10 % für 60 s |
| Hoch und Auslauframpen | Lastabhängige Anpassung Linear getrennt einstellbar von 0,01-3200 s |
| Schlupfkompensation Motor | Einstellbar Nicht verfügbar bei den U/f-Kennlinien Automatisch, unabhängig von der Last |
| Taktfrequenz | 6 - 16 kHz einstellbar 8 - 16 kHz mit Leistungsminderungsfaktor |
| Bemessungs Taktfrequenz | 8 kHz |
| Bremsen bis Stillstand | Durch Gleichstromeinspeisung |
| Netzwerkfrequenz | 47,5 - 63 Hz |
| Netzkurzschlussstrom Ik | 22 kA |
| Schutzfunktionen | Überhitzungsschutz: Antrieb Thermische Leistungsstufe: Antrieb Kurzschlussschutz zwischen Motorphasen: Antrieb Netzphasenunterbrechung: Antrieb Überstromschutz zwischen Ausgangsphasen und Erde: Antrieb Überspannungsschutz am DC-Bus: Antrieb Unterbrechungserkennung im Steuerstromkreis: Antrieb Gegen Überschreiten der Geschwindigkeitsbegrenzung: Antrieb Leitungsversorgung Überspannung + Unterspannung: Antrieb Unterspannungserkennung Netzspannung: Antrieb Schutz gegen Netzphasenverlust: Antrieb Thermischer Schutz: Motor Motorphasenausfall: Motor Mit PTC-Messfühlern: Motor |
| Breite | 240 mm |
| Höhe | 420 mm |
| Tiefe | 214 mm |
| Produktgewicht | 26,4 kg | Montage |
| Verschmutzungsgrad | 3 entspricht IEC 61800-5-1 |
| Schutzart (IP) | IP20 am Oberteil ohne Schutzabdeckung auf dem Gehäuse entspricht IEC 61800-5-1 IP20 am Oberteil ohne Schutzabdeckung auf dem Gehäuse entspricht IEC 60529 IP21 entspricht IEC 61800-5-1 IP21 entspricht IEC 60529 IP41 am Oberteil entspricht IEC 61800-5-1 IP41 am Oberteil entspricht IEC 60529 |
| Vibrationsfestigkeit | 1,5 mm (f= 3…13 Hz) conforming to IEC 60068-2-6 1 Gn (f= 13…200 Hz) conforming to EN/IEC 60068-2-8 |
| Stoßfestigkeit | 15 Gn für 11 ms entspricht IEC 60068-2-27 |
| Umgebungseigenschaften | Klasse 3C1 conforming to IEC 60721-3-3 Klasse 3S2 conforming to IEC 60721-3-3 |
| Geräuschpegel | 59,9 dB entspricht 86/188/EEC |
| Aufstellungshöhe | 1000 - 3000 m begrenzt auf 2000 m für phasengeerdetes Leitungsnetz mit Strom Deklassierung von 1% pro 100 m <= 1.000 m ohne Leistungsminderung |
| Relative Feuchtigkeit | 5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3 5…95 % ohne Tropfwasser entspricht IEC 60068-2-3 |
| Umgebungstemperatur bei Betrieb | -10…40 °C (ohne Leistungsminderung) 40…50 °C (mit Leistungsminderungsfaktor) |
| Betriebsposition | Senkrecht +/- 10 Grad |
| Produktzertifizierungen | C-Tick UL NOM 117 CSA |
| Beschriftung | CE |
| Normen | IEC 61800-3 Umgebungen 1 Kategorie C2 IEC 61800-3 Umgebungen 1 Kategorie C2 EN 61800-3 Kategorie C3 IEC 61800-3 Kategorie C2 IEC 61800-3 IEC 61800-3 Umgebungen 2 Kategorie C2 IEC 61800-5-1 IEC 61800-3 Umgebungen 1 Kategorie C3 IEC 61800-3 Umgebungen 2 Kategorie C3 IEC 61800-3 Umgebungen 1 Kategorie C1 IEC 61800-3 Kategorie C3 IEC 61800-3 Umgebungen 2 Kategorie C3 IEC 61800-3 Kategorie C2 IEC 61800-3 Umgebungen 2 Kategorie C1 IEC 61800-3 IEC 61800-3 Umgebungen 1 Kategorie C3 IEC 61800-5-1 IEC 61800-3 Umgebungen 2 Kategorie C2 UL Typ 1 IEC 61800-3 Umgebungen 1 Kategorie C1 EN 55011 Klasse A Gruppe 1 IEC 61800-3 Umgebungen 2 Kategorie C1 |
| Bauweise | Mit Kühlkörper |
| Elektromagnetische Verträglichkeit | Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 conforming to IEC 61000-4-2 Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 conforming to IEC 61000-4-3 Elektrische Funkentstörfestigkeitsprüfung Stufe 4 conforming to IEC 61000-4-4 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 conforming to IEC 61000-4-5 Leitungsgebundene HF-Störfestigkeitsprüfung Level 3 conforming to IEC 61000-4-6 Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen conforming to IEC 61000-4-11 |
| Regelkreis | Einstellbarer PI-Regler |
| Umgebungstemperatur bei Lagerung | -25…70 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 13,5 kg |
| VPE 1 Höhe | 41 cm |
| VPE 1 Breite | 38,5 cm |
| VPE 1 Länge | 51 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Environmental data|
EU-RoHS-Richtlinie
|
Proaktive Einhaltung (Produkt fällt nicht unter die rechtlichen Bestimmungen von EU RoHS) |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| SCIP-Nummer | B2cadac9-e4c3-4178-afa8-06179c3cbbe7 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | No |
| Eingesparte und vermiedene Produktbeiträge | 是 |
