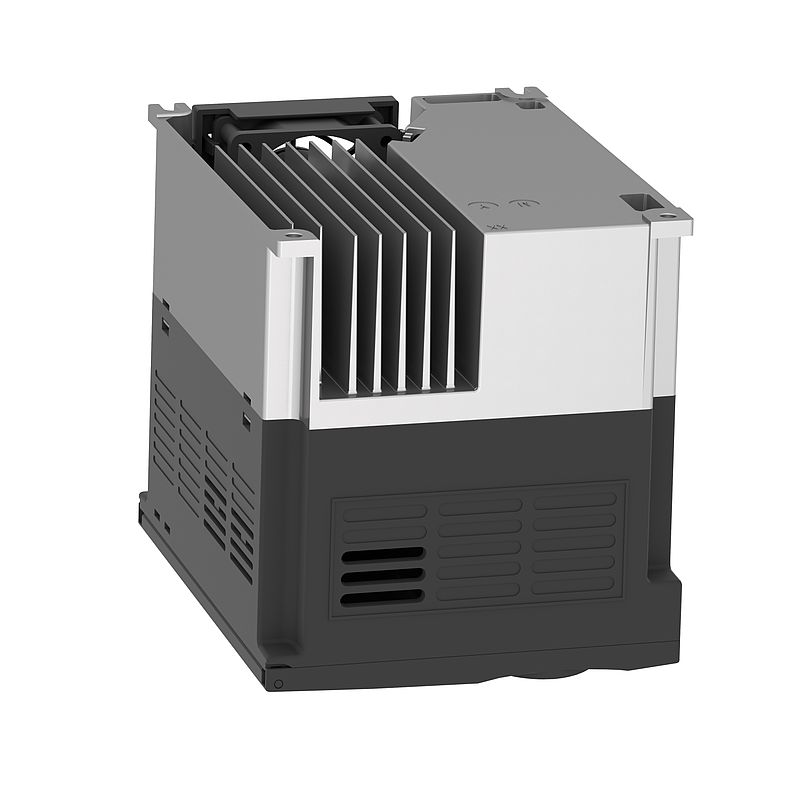

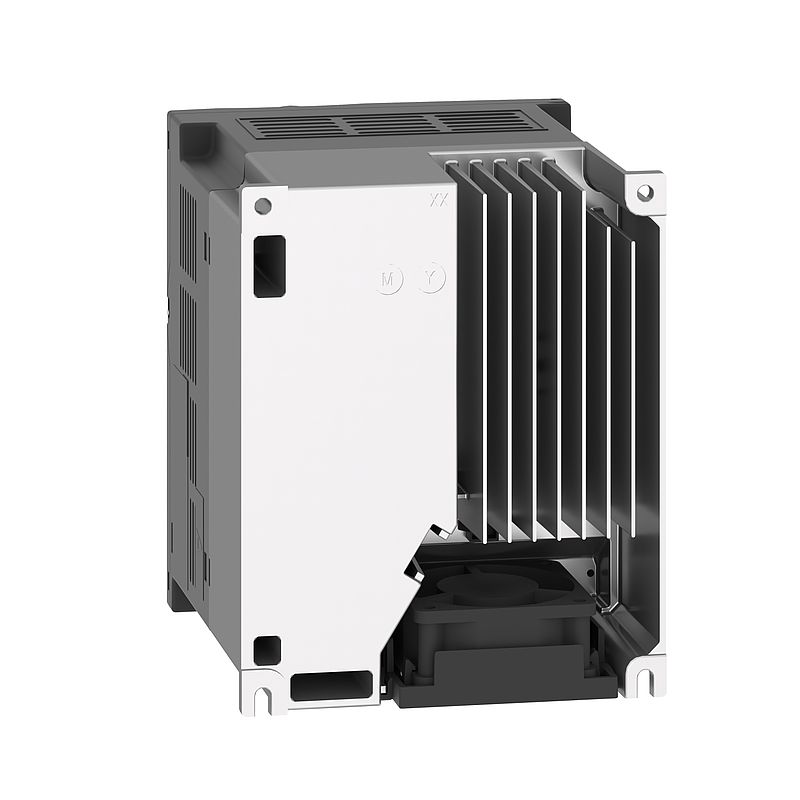

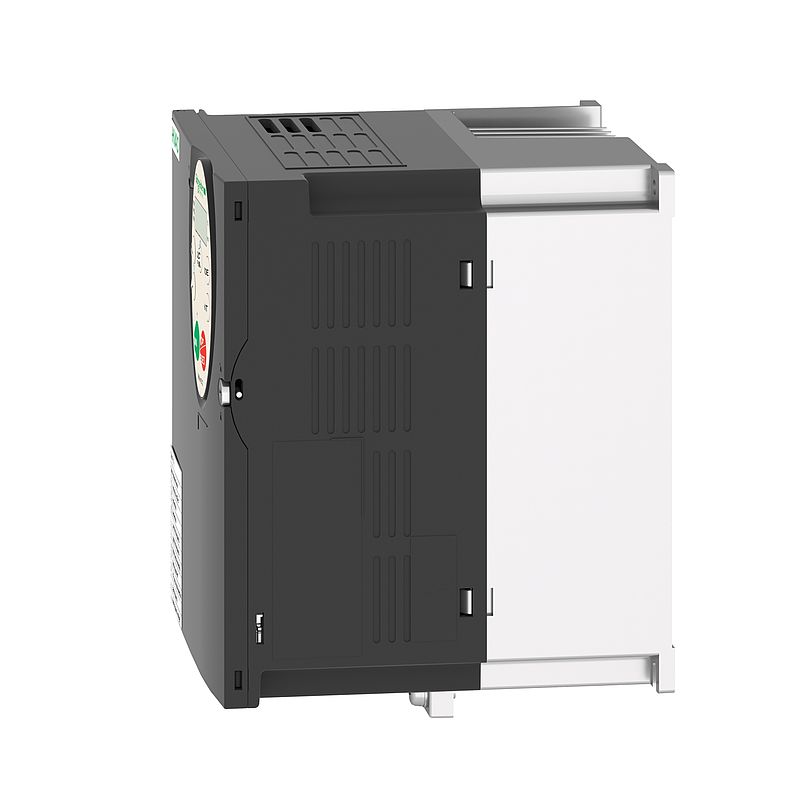

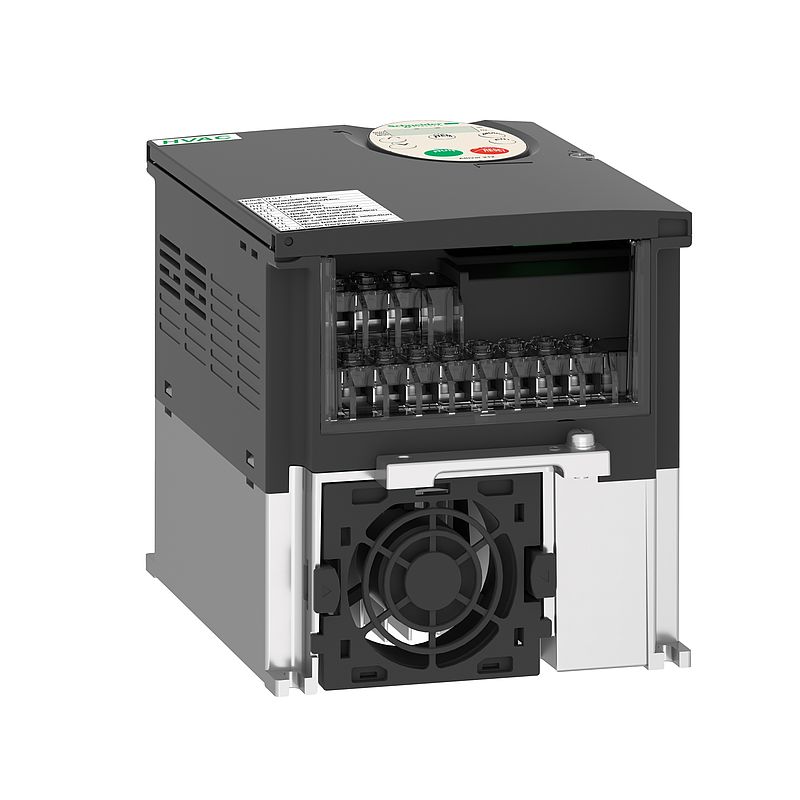

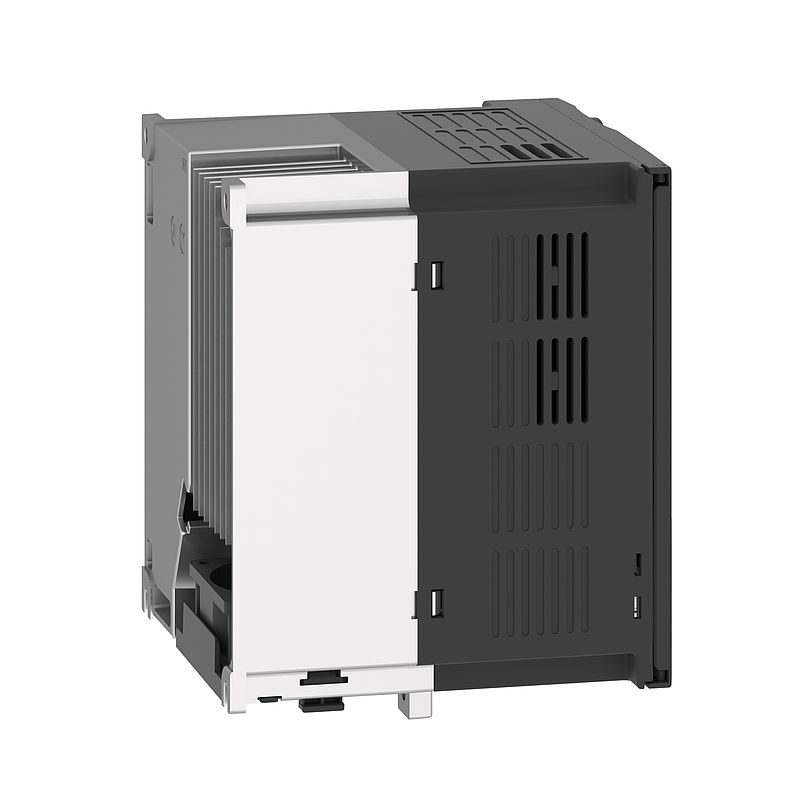

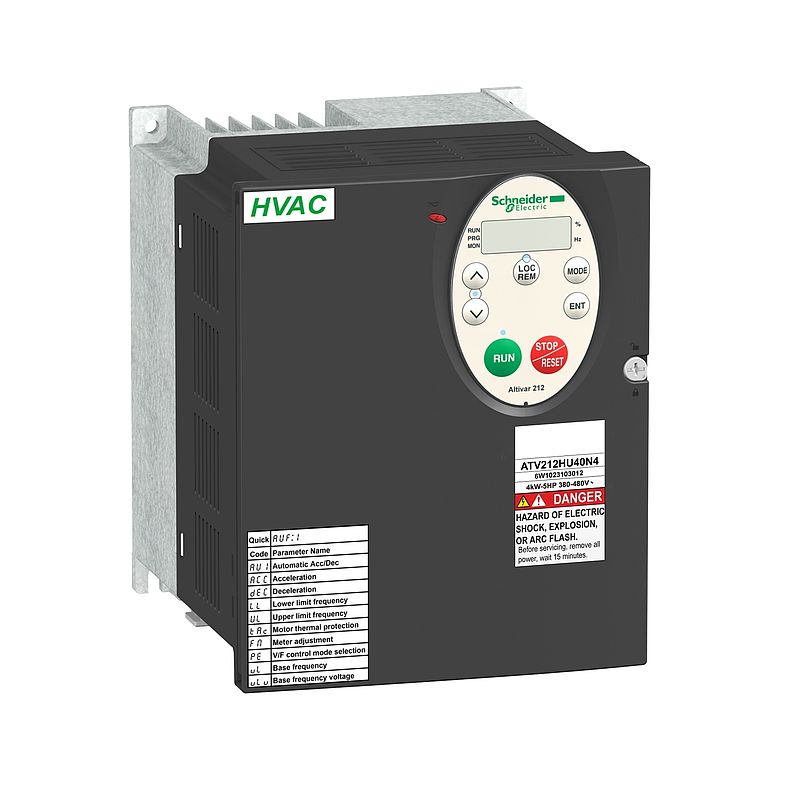

Frequenzumrichter ATV212, 3kW, 480V, 3-ph., EMV, IP21

ATV212HU30N4


Spezifikationen

Hauptmerkmale
Kurzbezeichnung des Geräts ATV212
Produktbestimmung Asynchronmotoren
Anzahl der Netzphasen 3 Phasen
Motorleistung (kW) 3 kW
Motorleistung (HP) 4 hp
Versorgungsspannungsgrenzen 323…528 V
Netzfrequenz 50 - 60 Hz - 5 - 5 %
Netzstrom 4,9 A bei 480 V
6,2 A bei 380 V
Baureihe Altivar 212
Produkt- oder Komponententyp Antrieb mit variabler Geschwindigkeit
Produktspezifische Anwendung Pumpen und Lüfter in HVAC
Kommunikationsprotokoll METASYS N2
LonWorks
Modbus
BACnet
APOGEE FLN
Nennbetriebsspannung [U,nom] 380-480 V -15 - +10 %
EMV-Filter Integrierter EMV-Filter Klasse C2
IP-Schutzart IP21
Zusatzmerkmale
Scheinleistung 5,5 kVA bei 380 V
Ausgangs Bemessungsstrom 7,2 A bei 380 V
7,2 A bei 460 V
maximaler Spitzenstrom 7,9 A für 60 s
Ausgangsfrequenz 0,5…200 Hz
Drehzahlstellbereich 1…10
Drehzahlgenauigkeit +/- 10 % des Nennschlupfs 0,2 Mn zu Mn
Lokale Signalisierung 1 LED (rot) für DC-Bus aktiviert
Ausgangsspannung <= Versorgungsspannung
Isolierung Elektrisch zwischen Leistungs- und Steuerungsteil
Kabeltyp Ohne Montagesatz: 1 KabelIEC Kabel bei 45 °C, Kupfer 90 °C / XLPE/EPR
Ohne Montagesatz: 1 KabelIEC Kabel bei 45 °C, Kupfer 70 °C / PVC
Mit UL-Bausatz Typ 1: 3 KabelUL 508 Kabel bei 40 °C, Kupfer 75 °C / PVC
elektrische Verbindung VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES: Klemme 2,5 mm² / AWG 14
L1/R, L2/S, L3/T: Klemme 6 mm² / AWG 10
[M] Anzugsdrehmoment 1,3 Nm, 11,5 lb.in (L1/R, L2/S, L3/T)
0,6 Nm (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES)
Versorgung Interne Versorgung für Sollwertpotentiometer (1 bis 10 kOhm): 10,5 V DC +/-5 %, <10 A, Schutztyp: Überlast- und Kurzschlussschutz
Interne Versorgung: 24 V DC (21…27 V), <200 A, Schutztyp: Überlast- und Kurzschlussschutz
Abtastdauer 2 ms +/- 0,5&nbsp;ms F Digitaleingänge
2 ms +/- 0,5&nbsp;ms R Digitaleingänge
2 ms +/- 0,5&nbsp;ms RES Digitaleingänge
3,5 ms +/- 0,5&nbsp;ms VIA analog
22 ms +/- 0,5&nbsp;ms VIB analog
Reaktionszeit FM 2 ms, Toleranz +/- 0,5&nbsp;ms für analog Ausgänge
FLA, FLC 7 ms, Toleranz +/- 0,5&nbsp;ms für Digitalausgänge Ausgänge
FLB, FLC 7 ms, Toleranz +/- 0,5&nbsp;ms für Digitalausgänge Ausgänge
RY, RC 7 ms, Toleranz +/- 0,5&nbsp;ms für Digitalausgänge Ausgänge
Genauigkeit +/- 0,6 % (VIA) bei Temperaturschwankung von 60 °C
+/- 0,6 % (VIB) bei Temperaturschwankung von 60 °C
+/-1 % (FM) bei Temperaturschwankung von 60 °C
Linearitätsfehler VIA: +/- 0,15 % des Höchstwerts für Eingang
VIB: +/- 0,15 % des Höchstwerts für Eingang
FM: +/- 0,2 % für Ausgänge
Typ des Analogausgangs FM konfigurierbarer Spannung über Schalter 0 - 10 V DC, Impedanz: 7620 Ohm, Auflösung 10 Bit
FM konfigurierbarer Strom über Schalter 0 - 20 mA, Impedanz: 970 Ohm, Auflösung 10 Bit
Digitaler Ausgang Konfigurierbare Relaislogik: (FLA, FLC) Schließer (S) - 100000 Zyklen
Konfigurierbare Relaislogik: (FLB, FLC) Öffner (Ö) - 100000 Zyklen
Konfigurierbare Relaislogik: (RY, RC) Schließer (S) - 100000 Zyklen
Min. Schaltstrom 3 mA bei 24 V DC für konfigurierbare Relaislogik
maximaler Schaltstrom 5 A bei 250 V AC auf ohmsch Belastung - cos phi = 1 - L/R = 0 ms (FL, R)
5 A bei 30 V DC auf ohmsch Belastung - cos phi = 1 - L/R = 0 ms (FL, R)
2 A bei 250 V AC auf induktiv Belastung - cos phi = 0,4 - L/R = 7 ms (FL, R)
2 A bei 30 V DC auf induktiv Belastung - cos phi = 0,4 - L/R = 7 ms (FL, R)
Digitaler Eingang F programmierbar 24 V DC, mit Level 1 SPS, Impedanz: 4700 Ohm
R programmierbar 24 V DC, mit Level 1 SPS, Impedanz: 4700 Ohm
RES programmierbar 24 V DC, mit Level 1 SPS, Impedanz: 4700 Ohm
digitaler Logikeingang Positive Logik (Source) (F, R, RES), <= 5 V (Stellung 0), >= 11 V (Stellung 1)
Negative Logik (Sink) (F, R, RES), >= 16 V (Stellung 0), <= 10 V (Stellung 1)
Spannungsfestigkeit 3535 V DC zwischen Erd- und Leistungsanschlüssen
5092 V DC zwischen Steuer- und Leistungsanschlüssen
Isolierwiderstand >= 1 MOhm 500 V DC für 1 Minute
Frequenzauflösung Anzeigeeinheit: 0,1 Hz
Analog-Eingang: 0,024/50 Hz
Kommunikationsdienst Schreiben Multiple Registers (16), maximal 2 Worte
Lesen Holding Registers (03), maximal 2 Worte
E-Out einstellbar von 0,1 s-100 s
Lesen Geräte-Identifikation (43)
Überwachung deaktivierbar
Schreiben Single Register (06)
Optionskarte Kommunikationskarte für LonWorks
Verlustleistung in W 137 W
air flow 47 m3/h
Funktionalität Mittel
Besondere Anwendung HLK
Anwendungsauswahl Frequenzumrichter Gebäude – HLK Scrollverdichter
Gebäude – HLK Lüfter
Gebäude – HLK Pumpe
Motorleistungsbereich AC-3 2,2…3 kW bei 380…440 V 3 Phasen
2,2…3 kW bei 480…500 V 3 Phasen
Typ des Motorstarters Frequenzumrichter
Diskrete Ausgangsnummer 2
Anzahl der Analogeingänge 2
Messeingänge VIA konfigurierbarer Spannung über Schalter: 0 - 10 V DC 24 V max., Impedanz: 30000 Ohm, Auflösung 10 Bit
VIB Einstellbar auf Spannungspegel: 0 - 10 V DC 24 V max., Impedanz: 30000 Ohm, Auflösung 10 Bit
VIB einstellbare PTC-Fühler: 0-6 PTC Fühler, Impedanz: 1500 Ohm
VIA konfigurierbarer Strom über Schalter: 0 - 20 mA, Impedanz: 250 Ohm, Auflösung 10 Bit
Anzahl der Analogausgänge 1
Physikalische Schnittstelle 2-Draht- RS 485
Anschlusstyp 1 offene Ausführung
1 RJ45
Übertragungsgeschwindigkeit 9.600 bps oder 19.200 bps
Übertragungsrahmen RTU
Anzahl der Adressen 1…247
Datenformat 8 Bit, 1 Stoppbit, ungerade, gerade oder nicht konfigurierbare Parität
Polarisierungsart Keine Impedanz
Typ Motorsteuerung Asynchronmotor U/f-Kennlinie, 2 Punkte
U/f-Kennlinie, 5 Punkte
U/f-Kennlinie, automatsche IR-Kompensation (U/f + auto. Uo)
U/f-Kennlinie - Energiesparmodus, quadratische U/f-Kennlinie
Vektororientierte Flussregelung ohne Geber, Standard
Drehmomentgenauigkeit +/- 15 %
kurzzeitiges Überlastmoment 120 % des Motor Bemessungsmoment +/-10 % für 60 s
Hoch und Auslauframpen Lastabhängige Anpassung
Linear getrennt einstellbar von 0,01-3200 s
Schlupfkompensation Motor Einstellbar
Automatisch, unabhängig von der Last
Nicht verfügbar bei den U/f-Kennlinien
Taktfrequenz 6 - 16 kHz einstellbar
12 - 16 kHz mit Leistungsminderungsfaktor
Bemessungs Taktfrequenz 12 kHz
Bremsen bis Stillstand Durch Gleichstromeinspeisung
Netzwerkfrequenz 47,5 - 63 Hz
Netzkurzschlussstrom Ik 5 kA
Schutzfunktionen Überhitzungsschutz: Antrieb
Thermische Leistungsstufe: Antrieb
Kurzschlussschutz zwischen Motorphasen: Antrieb
Netzphasenunterbrechung: Antrieb
Überstromschutz zwischen Ausgangsphasen und Erde: Antrieb
Überspannungsschutz am DC-Bus: Antrieb
Unterbrechungserkennung im Steuerstromkreis: Antrieb
Gegen Überschreiten der Geschwindigkeitsbegrenzung: Antrieb
Leitungsversorgung Überspannung + Unterspannung: Antrieb
Unterspannungserkennung Netzspannung: Antrieb
Schutz gegen Netzphasenverlust: Antrieb
Thermischer Schutz: Motor
Motorphasenausfall: Motor
Mit PTC-Messfühlern: Motor
Breite 142 mm
Höhe 184 mm
Tiefe 150 mm
Produktgewicht 3,35 kg
Montage
Verschmutzungsgrad 3 entspricht IEC 61800-5-1
Schutzart (IP) IP20 am Oberteil ohne Schutzabdeckung auf dem Gehäuse entspricht IEC 61800-5-1
IP20 am Oberteil ohne Schutzabdeckung auf dem Gehäuse entspricht IEC 60529
IP21 entspricht IEC 61800-5-1
IP21 entspricht IEC 60529
IP41 am Oberteil entspricht IEC 61800-5-1
IP41 am Oberteil entspricht IEC 60529
Vibrationsfestigkeit 1,5 mm (f= 3…13 Hz) conforming to IEC 60068-2-6
1 Gn (f= 13…200 Hz) conforming to EN/IEC 60068-2-8
Stoßfestigkeit 15 Gn für 11 ms entspricht IEC 60068-2-27
Umgebungseigenschaften Klasse 3C1 conforming to IEC 60721-3-3
Klasse 3S2 conforming to IEC 60721-3-3
Geräuschpegel 51 dB entspricht 86/188/EEC
Aufstellungshöhe 1000 - 3000 m begrenzt auf 2000 m für phasengeerdetes Leitungsnetz mit Strom Deklassierung von 1% pro 100 m
<= 1.000 m ohne Leistungsminderung
Relative Feuchtigkeit 5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3
5…95 % ohne Tropfwasser entspricht IEC 60068-2-3
Umgebungstemperatur bei Betrieb -10…40 °C (ohne Leistungsminderung)
40…50 °C (mit Leistungsminderungsfaktor)
Betriebsposition Senkrecht +/- 10 Grad
Produktzertifizierungen C-Tick
NOM 117
UL
CSA
Beschriftung CE
Normen IEC 61800-3 Umgebungen 1 Kategorie C3
IEC 61800-3 Umgebungen 1 Kategorie C3
IEC 61800-3 Umgebungen 2 Kategorie C3
IEC 61800-3 Kategorie C2
IEC 61800-3 Umgebungen 2 Kategorie C2
IEC 61800-3 Umgebungen 2 Kategorie C1
EN 61800-3 Kategorie C3
IEC 61800-3 Kategorie C3
IEC 61800-3 Umgebungen 1 Kategorie C2
IEC 61800-3
IEC 61800-5-1
EN 55011 Klasse A Gruppe 1
IEC 61800-3 Umgebungen 2 Kategorie C1
IEC 61800-3
IEC 61800-3 Kategorie C2
IEC 61800-3 Umgebungen 2 Kategorie C3
IEC 61800-5-1
UL Typ 1
IEC 61800-3 Umgebungen 1 Kategorie C2
IEC 61800-3 Umgebungen 2 Kategorie C2
IEC 61800-3 Umgebungen 1 Kategorie C1
IEC 61800-3 Umgebungen 1 Kategorie C1
Bauweise Mit Kühlkörper
Elektromagnetische Verträglichkeit Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 conforming to IEC 61000-4-2
Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 conforming to IEC 61000-4-3
Elektrische Funkentstörfestigkeitsprüfung Stufe 4 conforming to IEC 61000-4-4
1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 conforming to IEC 61000-4-5
Leitungsgebundene HF-Störfestigkeitsprüfung Level 3 conforming to IEC 61000-4-6
Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen conforming to IEC 61000-4-11
Regelkreis Einstellbarer PI-Regler
Umgebungstemperatur bei Lagerung -25…70 °C
Verpackungseinheiten
VPE 1 Art PCE
VPE 1 Menge 1
VPE 1 Gewicht 3,092 kg
VPE 1 Höhe 21,700 cm
VPE 1 Breite 21,500 cm
VPE 1 Länge 21,500 cm
VPE 2 Art S06
VPE 2 Menge 12
VPE 2 Gewicht 49,444 kg
VPE 2 Höhe 75,000 cm
VPE 2 Breite 60,000 cm
VPE 2 Länge 80,000 cm
Vertragliche Gewährleistung
Gewährleistung 18 months

Nachhaltigkeit

Environmental data
EU-RoHS-Richtlinie Proaktive Einhaltung (Produkt fällt nicht unter die rechtlichen Bestimmungen von EU&nbsp;RoHS)
EU-RoHS-Deklaration
Quecksilberfrei Ja
WEEE Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen
SCIP-Nummer 24716270-af8f-43e3-a74f-c5731a95523a
Verpackung ohne Kunststoff Ja
Verpackung mit Recycling-Karton Ja
Rücknahme No
Eingesparte und vermiedene Produktbeiträge Yes

Dokumente

Aktueller Filter
  • Dokumentenkategorie
  • Sprache
48 Dokumente
Auswahlkatalog 2024
08/04/25 · Katalog
47,5 MB Download
ATV212HU30N4 REACh-Erklärung
04/04/25 · Umweltkonformitätserklärung
0,2 MB Download
ATV212HU30N4 EU-RoHS-Erklärung
04/04/25 · Umweltkonformitätserklärung
0,2 MB Download
ATV212HU30N4 China-RoHS-Erklärung
04/04/25 · Umweltkonformitätserklärung
0,2 MB Download
Video - Panorama - Driving sustainability forward with Altivar Variable Speed Drives 15/03/25 · Informationsvideo 2,1 MB Video anzeigen
How to Integrate ATV212 to EcoStruxure Building Operation ? 15/03/25 · How To Video 0,2 MB Video anzeigen
Cert altivar 1 15/03/25 · Zertifikat 2,6 MB Download
video: Altivar Smart Widget in EcoStruxure Building Management System (BMS)
15/03/25 · Informationsvideo
0,4 MB Video anzeigen
Video: How to configure & monitor an ATV212 with EcoStruxure Industrial Device?
15/03/25 · How To Video
0,2 MB Video anzeigen
ATV212 megfelelési nyilatkozat 15/03/25 · Konformitätserklärung 0,0 MB Download
Variable speed drive Altivar 212 UL type 1/IP20 with integrated class A EMC filter, three-phase 400V, 3KW / 4KW-5HP / 5,5KW-7,5HP - 3D CAD 15/03/25 · CAD 22,6 MB Download
ATV212 Manual de programación 15/03/25 · Benutzerhandbuch 3,7 MB Download
ATV212 Guide de programmation 15/03/25 · Benutzerhandbuch 3,7 MB Download
ATV212 Manuale di programmazione 15/03/25 · Benutzerhandbuch 4,8 MB Download
1) ATV212 Guida rapida 15/03/25 · Gebrauchsanleitung 2,1 MB Download
1) ATV212 Guía de inicio rápido 15/03/25 · Gebrauchsanleitung 1,4 MB Download
1) ATV212 Guide de démarrage rapide 15/03/25 · Gebrauchsanleitung 1,3 MB Download
Variateurs de vitesse Altivar 212 - Ed. 03/2011 (format PDF web) 15/03/25 · Katalog 17,4 MB Download
2) ATV212 Manuale di installazione 15/03/25 · Gebrauchsanleitung 6,5 MB Download
ATV212 Manual de instalación 15/03/25 · Benutzerhandbuch 6,4 MB Download
ATV212 Guide d'installation 15/03/25 · Benutzerhandbuch 6,6 MB Download
ATV21-212 UL CERTIFICATE 15/03/25 · Zertifikat 0,5 MB Download
ATV212 C-TICK CERTIFICATE 15/03/25 · Konformitätserklärung 0,1 MB Download
ATV212 EU DECLARATION 15/03/25 · Konformitätserklärung 0,4 MB Download
ATV21-212 CSA CERTIFICATE 15/03/25 · Zertifikat 0,2 MB Download
ATV212_SE_DECLARATION_PE 15/03/25 · Zertifikat 0,3 MB Download
ATV212 UK DECLARATION 15/03/25 · Konformitätserklärung 0,4 MB Download
How to configure ATV212 for a Fan application?
15/03/25 · How To Video
0,2 MB Video anzeigen
How to set BacNet communication in ATV212? 15/03/25 · How To Video 0,2 MB Video anzeigen
ATV212 Metasys N2 manual 15/03/25 · Benutzerhandbuch 1,2 MB Download
ATV212 APOGEE FLN P1 manual 15/03/25 · Benutzerhandbuch 1,0 MB Download
ATV212 LonWorks manual - VW3A21212 15/03/25 · Benutzerhandbuch 3,2 MB Download
ATV212 Quick Start Annex (SCCR and Branch Circuit Protection)
15/03/25 · Benutzerhandbuch
0,5 MB Download
ATV212 BACnet manual 15/03/25 · Benutzerhandbuch 1,2 MB Download
ATV212 Modbus manual 15/03/25 · Benutzerhandbuch 1,2 MB Download
ATV212 Programming Manual
15/03/25 · Benutzerhandbuch
3,7 MB Download
ATV212 Installation manual 15/03/25 · Benutzerhandbuch 8,2 MB Download
ATV212 Quick Start guide 15/03/25 · Gebrauchsanleitung 1,3 MB Download
ATV212 Programmieranleitung 15/03/25 · Benutzerhandbuch 4,7 MB Download
2_ATV212 Installationsanleitung 15/03/25 · Gebrauchsanleitung 6,6 MB Download
1) ATV212 Kurzanleitung 15/03/25 · Gebrauchsanleitung 1,3 MB Download
ATV212 EBO smart widget XML
15/03/25 · Software - Data Library
5,7 MB Download
SoMove (FDT Eigenständig)
15/03/25 · Software - Data Library
0,3 MB Download
Altivar 212 Drive Selection Guide Handout
15/03/25 · Informationsblatt
0,8 MB Download
Altivar 212 variable drives 2011/03 (web PDF format) 15/03/25 · Katalog 17,5 MB Download
ATV212 EPLAN database (.edz) 15/03/25 · CAE 21,4 MB Download
ATV212H... Altivar 212 range: 0.75 to 18.5 kW – IP21, Profil environnemental produit 15/03/25 · Produktumweltprofil 0,3 MB Download
ALTIVAR 212 0,75 - 18,5 kW - IP21, Product End-of-Life Instructions 05/03/25 · Entsorgungsinformation 0,4 MB Download
