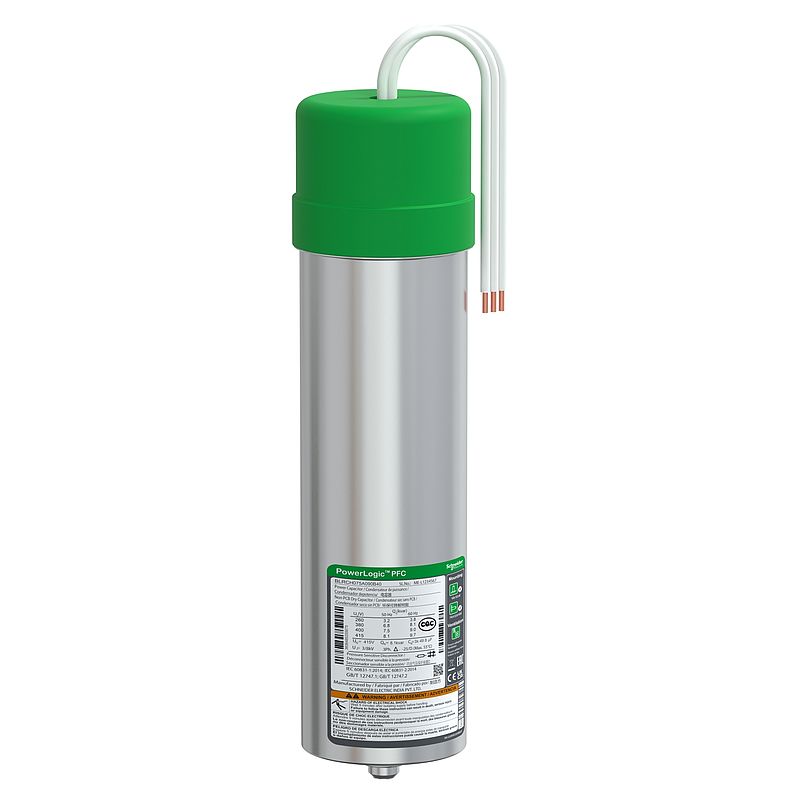

Hochleistungskondensator, PowerLogic PFC HD, 7,5/9kvar, 400V, 50/60Hz
BLRCH075A090B40
Materialpreisgruppe
: DL
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Konformitätserklärung
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Katalog
|
Download |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
|
CAD
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PowerLogic |
| Produkt- oder Komponententyp | Schwerlast-Kondensator |
| Netzwerkfrequenz | 50/60 Hz |
| Name der Reihe | HDuty |
| Oberschwingungsgehalt im Netz | <= 20 % |
| Elektrische Parameter | 6,8 kvar 380 V 50 Hz 8,1 kvar 380 V 60 Hz 7,5 kvar 400 V 50 Hz 9 kvar 400 V 60 Hz 8,1 kvar 415 V 50 Hz 9,7 kvar 415 V 60 Hz |
| Max. zulässige Spannung | 1,1 x Un (8 Stunden über 24 Stunden) |
| Dauerüberstromfestigkeit | 1,8 x Zoll |
| Bemessungsspannung | 380…415 V AC 50/60 Hz | Zusatzmerkmale |
| Dielektrische Verluste | < 0,2 W/kvar |
| Leistungsverluste | < 0,5 W/kVAr |
| Kondensator-Toleranz | -5 % bis 10 % |
| Spannungsprüfung | 2,15 x Un AC zwischen den Klemmen für 10 s <= 660 V - 3 kV AC zwischen Klemme und Behälter für 10 s >= 660 V - 6 kV AC zwischen Klemme und Behälter für 10 s |
| Einschaltstrom | 250 x In |
| Max. Schaltvorgang pro Jahr | 7000 |
| Lebensdauer in Stunden | 130000 h |
| Dielektrisches Material | Metallisierte Polypropylenfolie mit Zn/Al-Legierung, spezieller Widerstand & Profil, spezieller Rand (Wellenschnitt) |
| Imprägnierungsmaterial | Nicht-PCB getrocknetes PUR-Harz Biologisch abbaubar |
| Installationstyp | Innenmontage |
| Anschlüsse - Klemmen | Doppelte Faston-Klemme |
| Montagemodus | Aufrecht/horizontal |
| Durchmesser | 63 mm |
| Höhe | 245 mm |
| Produktgewicht | 0,9 kg | Montage |
| Normen | IEC 60831-1 IEC 60831-2 |
| Schutzart (IP) | IP20 |
| Betriebshöhe | 2.000 m |
| Temperaturklasse | D |
| Umgebungstemperatur bei Betrieb | -25…55 °C |
| Relative Luftfeuchtigkeit | 95 % | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 900 g |
| VPE 1 Höhe | 3,5 cm |
| VPE 1 Breite | 9,5 cm |
| VPE 1 Länge | 8,9 cm |
| VPE 2 Art | S02 |
| VPE 2 Menge | 3 |
| VPE 2 Gewicht | 3,695 kg |
| VPE 2 Höhe | 15 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 3 Art | S04 |
| VPE 3 Menge | 9 |
| VPE 3 Gewicht | 10,53 kg |
| VPE 3 Höhe | 30 cm |
| VPE 3 Breite | 40 cm |
| VPE 3 Länge | 60 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
| REACh free of SVHC | Ja |
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
|
Mercury free
|
Ja |
