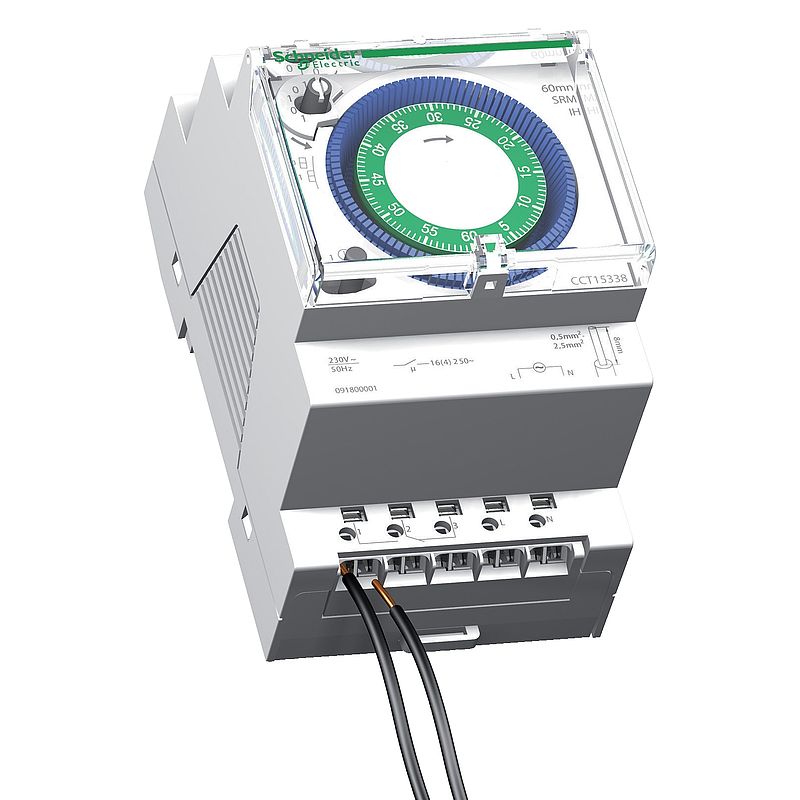

Mechanische Zeitschaltuhr, IH 60mn 1c SRM, 60min, ohne Speicher
CCT15338
Materialpreisgruppe
: D3
102,50 EUR
EAN Code: 3606480179563
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Broschüre
|
Download |
|
User guide
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
|
Declaration of conformity
|
Download |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktsortiment | Acti9 |
| Produktname | Acti 9 IH |
| Kurzbezeichnung des Geräts | IH |
| Produkt- oder Komponententyp | Mechanical time switch |
| Anzahl der Kanäle | 1 |
| Funktion verfügbar | Manual time changeover | Zusatzmerkmale |
| Geräteanwendung | Gebäude |
| Lasttyp | 230 V AC Halogenlampe 1.000 W 230 V AC Glühlampe 1100 W 230 V AC Fluokompakt-Lampe 600 VA Parallel-korrigierte Leuchtstofflampe 2 x elektronisch 40 W 12 µF Kompakt-Leuchtstofflampeelektronisch 25 W LED-Lampe < 2 W 20 W LED-Lampe 2 - 8 W 180 W |
| Zyklusdauer | 60 mn |
| Max. Anzahl der Schaltungen | 48 on - 48 off |
| Mindest-Intervalldauer | 37,5 s |
| Art der Einstellung | Manuelle Zeitumstellung |
| Leistungsaufnahme in W | 0,9 W |
| maximaler Schaltstrom | 10 A - 250 V AC pf = 1 4 A - 250 V AC pf = 0,6 |
| [Ue] Betriebsbemessungsspannung | 230 V AC -15 - +10 % bei 50 Hz |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV |
| Montagehalterung | DIN-Schiene |
| 9-mm-Raster | 6 |
| Farbton | Weiß (RAL 9003) |
| Anschlüsse - Klemmen | Schraubenlose Klemmen |
| Klemmverbindungskapazität | 2 x 0.5...2 .5 mm² |
| Breite | 54 mm |
| Höhe | 90 mm |
| Tiefe | 66 mm |
| Produktgewicht | 0,184 kg |
| Normen | EN 60730-1 | Montage |
| Umgebungstemperatur bei Betrieb | -20…55 °C |
| Verschmutzungsgrad | 2 |
| Schutzart (IP) | IP20 entspricht EN 60529 | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 143,000 g |
| VPE 1 Höhe | 6,700 cm |
| VPE 1 Breite | 7,900 cm |
| VPE 1 Länge | 10,300 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 36 |
| VPE 2 Gewicht | 5,676 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Mercury free
|
Ja |
17 Dokumente
| CCT15338 China-RoHS-Erklärung
27/10/24 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| CCT15338 REACh-Erklärung
27/10/24 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| CCT15338 EU-RoHS-Erklärung
27/10/24 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| Certificate for time relays 15/10/24 · Certificate | 1,3 MB | Download |
| DoC for HD home switch KZ 15/10/24 · Declaration of conformity | 0,8 MB | Download |
| Interrupteurs horaires- L'efficacité aux bouts des doigts 15/10/24 · Broschüre | 1,6 MB | Download |
| Acti 9- SRM IH 60 min Interruttore orario meccanico-Guida utente (IT) 15/10/24 · User guide | 0,5 MB | Download |
| Acti 9- IH 60 mn SRM Interrupteur horaire mécanique-Guide utilisateur (FR) 15/10/24 · User guide | 0,5 MB | Download |
| IH60mn srm Mechanical Time Switch-User Guide (EN) 15/10/24 · User guide | 0,5 MB | Download |
| Time switches - Efficiency at your fingertips 15/10/24 · Broschüre | 1,2 MB | Download |
| IH60mn srm Temporizador mecánico-Guía del usuario (ES) 24/09/24 · User guide | 0,5 MB | Download |
| IH60mn srm Mechanischer Zeitschalter-Benutzerhandbuch (DE) 24/09/24 · User guide | 0,5 MB | Download |
| Push-button Universal Dimmer - ALB45190 - Product End-of-life Instructions
17/09/24 · Entsorgungsinformation |
0,3 MB | Download |
| TIME SWITCHES 60MN WITHOUT POWER RESERVE - 3D CAD 17/09/24 · CAD | 0,3 MB | Download |
| Installationsgeräte 16/09/24 · Katalog | 36,5 MB | Download |
| Altira Variapush dimmer flush-mouted - Product Environmental Profile
15/09/24 · Produktumweltprofil |
0,3 MB | Download |
| 01/01/70 Declaration of conformity | 0,0 MB | Download |
