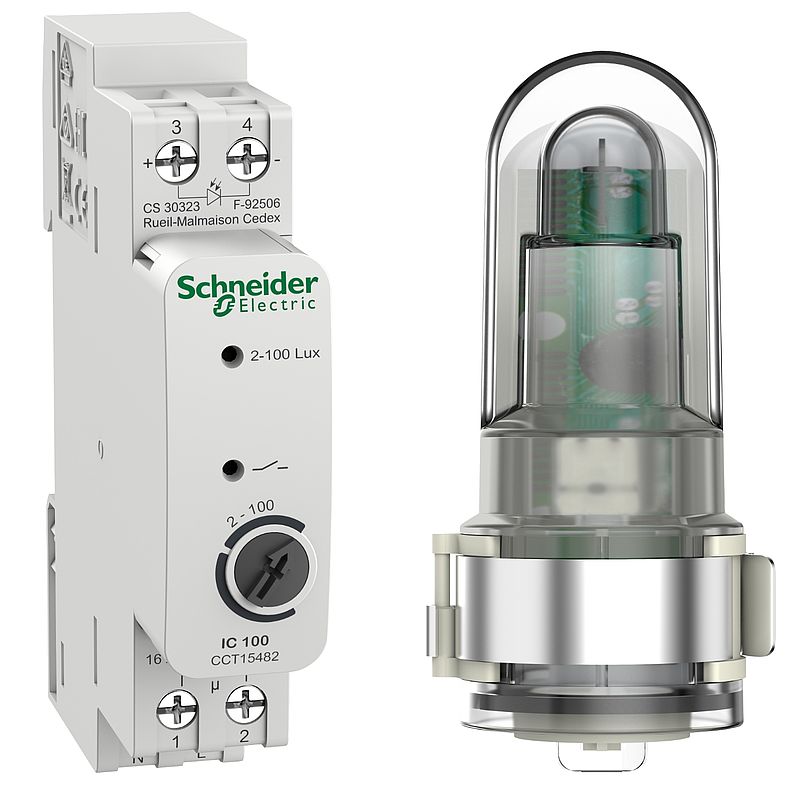

Dämmerungsschalter IC100
CCT15482
Materialpreisgruppe
: D3
156,00 EUR
EAN Code: 3606489524593
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
|
Brochure
|
Download |
|
Anwendungshinweise
|
Download |
|
User guide
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
|
Katalog
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktsortiment | Acti9 |
| Produktname | Acti 9 IC |
| Produkt- oder Komponententyp | Dämmerungsschalter |
| Kurzbezeichnung des Geräts | IC100 |
| Geliefertes Zubehör | Dämmerungssensor im Freien |
| Lasttyp | Glühlampe: 2600 W Halogenlampe: 2600 W nicht-korrigierte Leuchtstoffröhre: 2300 VA seriell-kompensierte Leuchtstoffröhre: 2300 VA Parallelkompensierte Leuchtstofflampe: 730 VA (80 µF) Kompakt-Leuchtstofflampe: 170 W < 2 W LED-Lampe: 30 W > 2 W LED-Lampe: 200 W |
Zusatzmerkmale |
| Geräteanwendung | Gebäude |
| Anzahl der Kanäle | 1 |
| Max. Leistungsaufnahme in W | 0,5 W Stand by |
| [Ue] Betriebsbemessungsspannung | 230 V AC +10 % -15 % bei 50/60 Hz |
| maximaler Schaltstrom | 10 A - 250 V AC pf = 0,6 16 A - 250 V AC pf = 1 |
| minimaler Schaltstrom | 10 mA 230 V AC 100 mA 24 V AC/DC |
| elektrische Isolationsklasse | Klasse II |
| Ausgangstyp | Potentialfreier Kontakt |
| Genauigkeit | +/- 0,25 s/Tag 25 °C |
| Art und Zusammensetzung der Kontakte | 1 S |
| Zeitverzögerung | 20 s EIN 80 s AUS |
| Einstellung der Lichtstärke | 2…100 lux |
| Anschlüsse - Klemmen | 1 2,5 mm² Schraubklemmen fest oder flexibel mit Hülse 2 0,5…2,5 mm² Schraubklemmen starr oder flexibel |
| Montagehalterung | TH35 DIN-Schiene entspricht EN 60715 |
| Höhe | 85,5 mm |
| Breite | 18 mm |
| Tiefe | 67 mm |
| Produktgewicht | 111 g |
| Überspannungskategorie | Klasse 3 |
| Beschriftung | CE |
| Kontrolltyp | Durch Helligkeitserfassung | Montage |
| Umgebungstemperatur bei Betrieb | -30…55 °C |
| Umgebungslufttemperatur für Lagerung / Transport | -30…70 °C |
| Relative Luftfeuchtigkeit | 90 %, nicht kondensierend |
| Schutzart (IP) | IP20 IP55 (Sensor) |
| Normen | EN 60669-2-1 | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 161,0 g |
| VPE 1 Höhe | 7,5 cm |
| VPE 1 Breite | 6,5 cm |
| VPE 1 Länge | 10,5 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 40 |
| VPE 2 Gewicht | 6,97 kg |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 3 Höhe | 80 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
