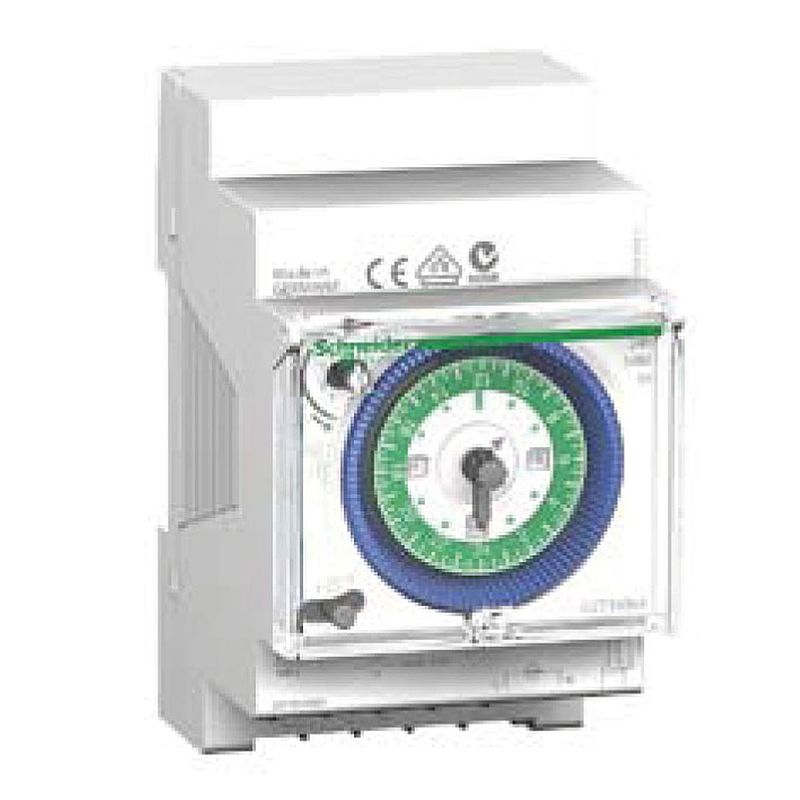

Mechanische Zeitschaltuhr, IH 24h 1c SRM, 24 Std., ohne Speicher
CCT16364
Materialpreisgruppe
: D3
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Broschüre
|
Download |
|
User guide
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
|
Declaration of conformity
|
Download |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktsortiment | Acti9 |
| Produktname | Acti 9 IH |
| Kurzbezeichnung des Geräts | IH |
| Produkt- oder Komponententyp | Mechanical time switch |
| Anzahl der Kanäle | 1 |
| Funktion verfügbar | Manual time changeover | Zusatzmerkmale |
| Geräteanwendung | Gebäude |
| Lasttyp | 230 V AC Halogenlampe 1.000 W 230 V AC Glühlampe 1100 W 230 V AC Fluokompakt-Lampe 600 VA Parallel-korrigierte Leuchtstofflampe 2 x elektronisch 40 W 12 µF Kompakt-Leuchtstofflampeelektronisch 25 W LED-Lampe < 2 W 20 W LED-Lampe > 2 W 180 W |
| Zyklusdauer | 24 h |
| Max. Anzahl der Schaltungen | 48 on - 48 off |
| Mindest-Intervalldauer | 15 min |
| Art der Einstellung | Manuelle Zeitumstellung |
| Leistungsaufnahme in W | 0,5 W |
| maximaler Schaltstrom | 16 A - 250 V AC pf = 1 4 A - 250 V AC pf = 0,6 |
| [Ue] Betriebsbemessungsspannung | 230 V AC bei 50 Hz |
| Montagehalterung | DIN-Schiene |
| 9-mm-Raster | 6 |
| Farbton | Weiß (RAL 9003) |
| Anschlüsse - Klemmen | Schraubenlose Klemmen |
| Klemmverbindungskapazität | 2 x 0.5...2 .5 mm² |
| Breite | 54 mm |
| Höhe | 90 mm |
| Tiefe | 66 mm |
| Produktgewicht | 0,135 kg |
| Normen | EN 60730-1 | Montage |
| Umgebungstemperatur bei Betrieb | -20…55 °C |
| Schutzart (IP) | IP20 entspricht EN 60529 | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 201,0 g |
| VPE 1 Höhe | 6,8 cm |
| VPE 1 Breite | 8,0 cm |
| VPE 1 Länge | 10,6 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 36 |
| VPE 2 Gewicht | 7,737 kg |
| VPE 2 Höhe | 30,0 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 40,0 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
|
Mercury free
|
Ja |
| Toxic heavy metal free | Ja |
