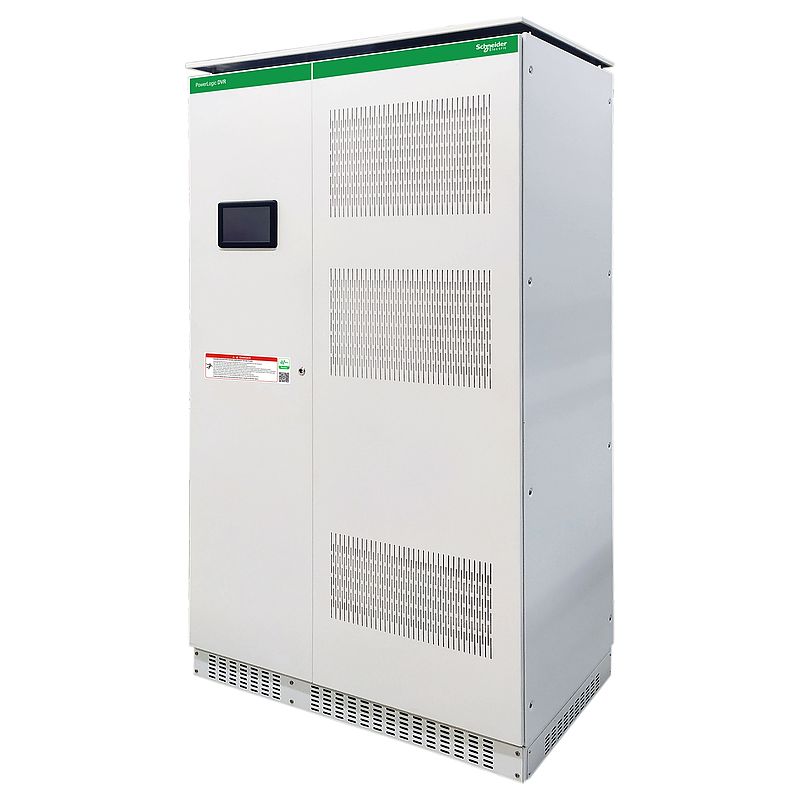

Dynamischer Spannungsregler, PowerLogic DVR, 150kVA, 400V, 40%, 50/60Hz
DVR15040400
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Konformitätserklärung
|
Download |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
|
Benutzerhandbuch
|
Download |
|
Catalog
|
Download |
|
Benutzerhandbuch System & Lösung
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produkt- oder Komponententyp | Spannungsstabilisator | Zusatzmerkmale |
| Netzwerktyp | 3P 3P + N |
| Netzspannung | 400 V AC |
| Netzwerkfrequenz | 50/60 Hz +/-10 % |
| [THDU] Gesamte Oberschwingungsverzerrung | 0…5 % (Nennwert) 5…8 % (Maximum): Ausgangsspannung geregelt bei +/-1 % 8…10 % (Kurzzeit): Ausgangsspannung geregelt bei +/-3 % 10 % (Grenzwert) |
| Einbruchskorrektur Funktion | Für 3 Phasen 40 % für 30 s, Genauigkeit +/-1 % |
| Einbruchskorrektur Reaktionszeit | 3 ms |
| Durchlaufzeit | 40 ms |
| Genauigkeit der Ausgangsspannung | +/-1 % typisch |
| Zulässige Ausgangslast | Bis zu 100 % Abweichung Bis zu 100% Unwucht Überlast Wechselrichter 110 %, 30 s Überlast Wechselrichter 150 %, 1 s |
| Wirkungsgrad | bei weltweite Effizienz Lastfaktor (98 %) Lineare Last bei bei Nennleistung Lastfaktor ,PF 0,8 (97,7 %) Lineare Last bei bei Nennleistung Lastfaktor ,PF 1 (98,1 %) Nichtlineare Last bei bei Nennleistung Lastfaktor (97,4 %) |
| Kontinuierlicher Regulierungsbereich | -20…20 % |
| Leistungsvermögen | 150 kVA |
| Displaytyp | Farb-Touchscreen |
| Displaygröße | 9 Zoll |
| Benutzersprache | Englisch Chinesisch Spanisch |
| Angezeigte Informationen | Alarme Liste der Veranstaltungen |
| Installiertes Gerät | Externer Bypass 630 A |
| Umschaltzeit | 0,5 ms vom Wechselrichter zum Bypass bei Überschreitung der Ausgangsspannungstoleranz |
| Überlastungswiderstand | 2 Zoll, 60 s 5 Zoll, 10 s 30 Zoll, 200 ms 30 Zoll, bei Überlastung ist die Integrität des Geräts nicht gewährleistet, 200 ms |
| Mittlere Reparaturdauer | 2 h |
| Gehäusemontage | Bodenstehend |
| Wärmeabgabe | Hauptfunktion |
| Elektromagnetische Verträglichkeit | Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen entspricht IEC 61000-4-34 Störfestigkeit für industrielle Umgebungen entspricht IEC 61000-6-2 Emissionsnorm für industrielle Umgebungen entspricht IEC 61000-6-4 |
| Zugänglichkeit für den Betrieb | Frontseite |
| Position des Anschlusses | Unten |
| Kühlungstyp | Erzwungene Kühlung |
| Geräuschpegel | 75 dB |
| Material | Kalt gewalzter Stahl Warmgewalzter Stahl |
| Oberflächenbeschaffenheit | Polyesterpulver | Montage |
| Schutzart des Gehäuses | IP20 |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Betriebshöhe | <= 1.000 m ohne Leistungsminderung |
| Umgebungstemperatur bei Betrieb | 0…40 °C |
| Relative Luftfeuchtigkeit | 0…95 % nicht kondensierend |
| Normen | IEC 62477-1 SEMI F47 ISO 14001 ISO 9001 |
| Produktzertifizierungen | CE EAC C-Tick |
| Umgebungstemperatur bei Lagerung | -15…45 °C |
| Produktgewicht | 1250 kg |
| Höhe | 2152 mm |
| Breite | 1214 mm |
| Farbe | Hellgrau (RAL 7035) |
| Tiefe | 750 mm | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 1425,0 kg |
| VPE 1 Höhe | 236,0 cm |
| VPE 1 Breite | 84,5 cm |
| VPE 1 Länge | 132,0 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
| REACh free of SVHC | Ja |
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
| Toxic heavy metal free | Ja |
|
Mercury free
|
Ja |
