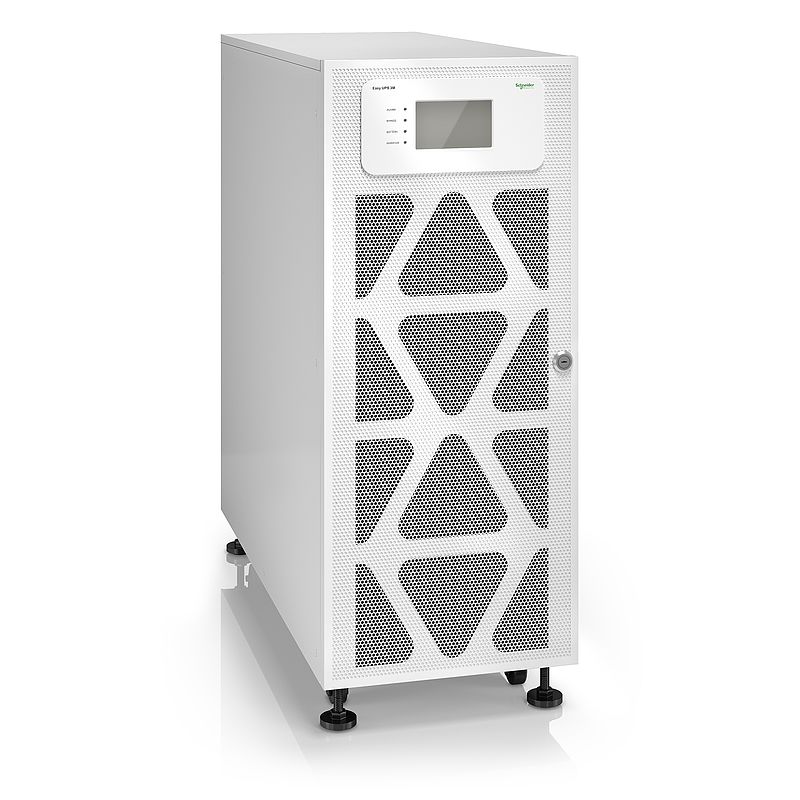

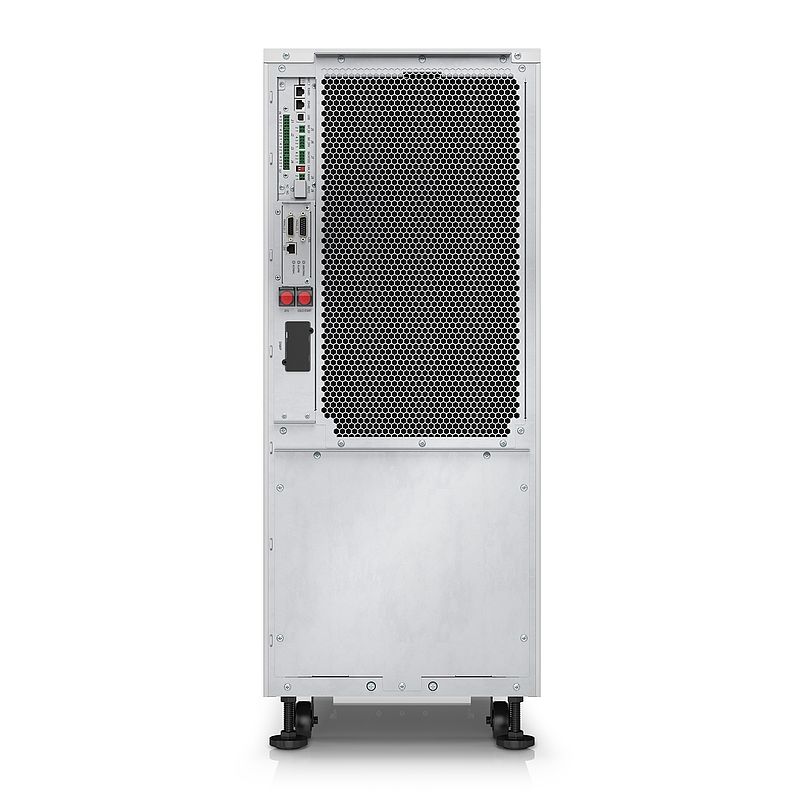

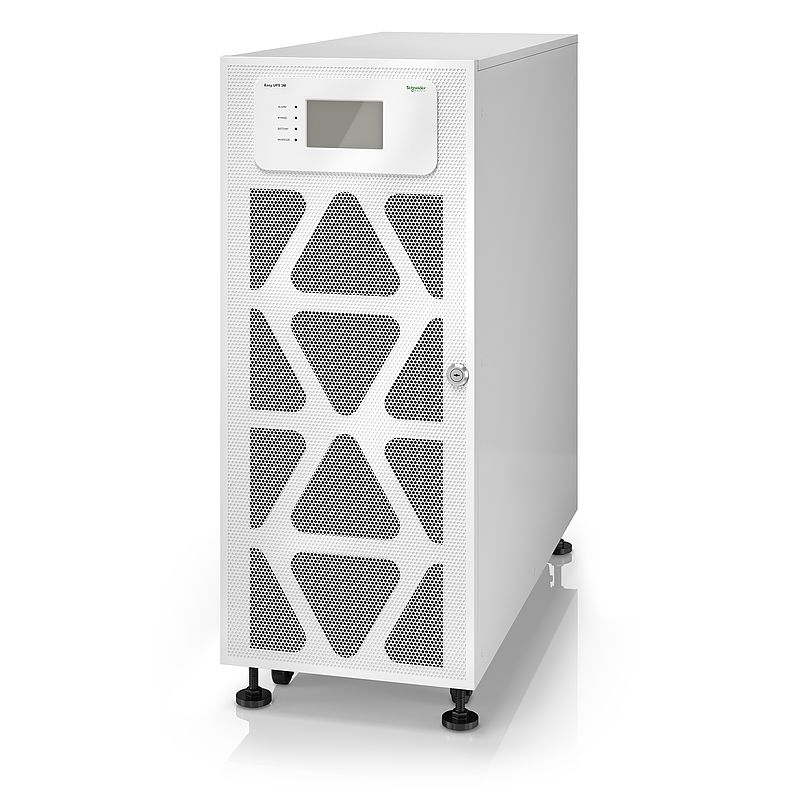

Easy UPS 3M 100 kVA 400 V 3:3 USV für externe Batterien, Start-up 5x8
E3MUPS100KHS
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Maßzeichnung
|
Download |
|
Spezifikationsleitfaden
|
Download |
|
Broschüre
|
Download |
|
BIM Modell
|
Download |
|
Benutzerhandbuch
|
Download |
|
Informationsvideo
|
Download |
|
Zertifikat
|
Download |
|
Certificate of Origin
|
Download |
|
Declaration of conformity
|
Download |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
|
Handout
|
Download |
|
Katalog
|
Download |
Dieses Produkt ist kompatibel mit
Schnittstellen-Anschlüsse: Kompatible Produkte
Schnittstellen-Anschlüsse (3)
Service Bypass Panel: Kompatible Produkte
Service Bypass Panel (1)
Kabel: Kompatible Produkte
Kabel (3)
Batterien: Kompatible Produkte
Batterien (9)
: Kompatible Produkte
(1)
Spezifikationen
| Übersicht | |
|---|---|
| Ausführung | Die installations-, anschluss-, benutzer- und servicefreundliche 3-Phasen-USV mit 100 kVA bietet erweiterte Produktfunktionen, robuste Elektrospezifikationen und kompaktes Design, was für einfache Geschäftskontinuität sorgt. Diese USV ist EcoStruxure-fähig, somit müssen Sie sich dank Cloud-basierter Fernüberwachung und Verwaltung keine Sorgen mehr machen. Sie ist ideal für kleine und mittlere Datacenter und andere geschäftskritische Anwendungen geeignet. Sie wird ohne Batterien geliefert, sodass Sie Ihre Batterielösung einfach anpassen können. Beinhaltet Start-up-Service 5 x 8. |
| Lieferzeit | Versand erfolgt normalerweise innerhalb von sechs Wochen | Hauptmerkmale |
| Haupteingangsspannung | 400 V 3 Phasen |
| Weitere Eingangsspannung | 380 V 415 V |
| Hauptausgangsspannung | 400 V3 Phasen |
| Weitere Ausgangsspannung | 380 V 415 V |
| Bemessungsleistung in W | 100 kW |
| Nennleistung in VA | 100 kVA |
| Geliefertes Zubehör | Staubfilter Installationsanleitung Inbetriebnahme-Service |
| Produkt- oder Komponententyp | Unterbrechungsfreie Stromversorgung (USV) |
| Baureihe | Easy UPS 3M | Abmessungen |
| Farbe | Weiß (RAL 9003) |
| Höhe | 91,5 cm |
| Breite | 36 cm |
| Tiefe | 85 cm |
| Produktgewicht | 145 kg |
| USB-kompatibel | Yes | Eingang |
| Max. Eingangsstrom | 177 A |
| Max. Kurzschlussfestigket (Icw) | 10 kA |
| Oberschwingungsverzerrung am Eingang | Weniger als 3 % bei Volllast |
| Leistungsfaktor der Last | 0,5 voreilend bis 0,5 nacheilend |
| Eingangsleistungsfaktor bei Volllast | 0,99 |
| Eingangsspannungsgrenzen | 342 - 477 V |
| Anzahl der Eingangsanschlüsse | 1 fest verdrahtet 5-adrig (3P + N + E) |
| Netzwerkfrequenz | 40 - 70 Hz | Ausgang |
| Max. konfigurierbare Leistung in VA | 100 kVA |
| Max. konfigurierbare Leistung in W | 100 kW |
| Ausgangsfrequenz | 50 Hz Netzsynchronisation 60 Hz Netzsynchronisation |
| Oberschwingungsverzerrung | Weniger als 3 % |
| Oberschwingungsverzerrung am Ausgang | < 3% linear load and < 5% non-linear load |
| Überlastbetrieb des Ausgangs | 10 Minuten bei 125 % und 60 Sekunden bei 150 % |
| USV-Typ | Online-Doppelwandlung |
| Wellentyp | Sinuswelle |
| Bypass-Typ | Integrierter statischer Bypass |
| Scheitelfaktor | 3:1 | Umgebung |
| Umgebungstemperatur bei Betrieb | 0…40 °C |
| Relative Luftfeuchtigkeit | 0…95 % nicht kondensierend |
| Betriebshöhe | 0 - 4.921 ft |
| Umgebungstemperatur bei Lagerung | -25…55 °C |
| Relative Feuchtigkeit bei Lagerung | 0…95 % nicht kondensierend |
| Aufbewahrungshöhe | 0,0000000000…15240,0000000000 m |
| Geräuschpegel | 65 dBA |
| Wärmeabgabe | 18767 Btu/h |
| Schutzart (IP) | IP20 | Batterien und Überbrückungszeit |
| Batterietyp | Externes Batteriesystem | Kommunikation & Management |
| Bedienfeld | LCD-Benutzeroberfläche mit Touchscreen |
| freie Steckplätze | 1 | Verpackungseinheiten |
| VPE 1 Gewicht | 165,000 kg |
| VPE 1 Höhe | 112,000 cm |
| VPE 1 Breite | 48,000 cm |
| VPE 1 Länge | 96,000 cm |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 | Vertragliche Gewährleistung |
| Gewährleistung | Ein Jahr Vor-Ort-Reparatur oder Austausch mit werkseitig autorisierter Inbetriebnahme |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Mercury free
|
Ja |
