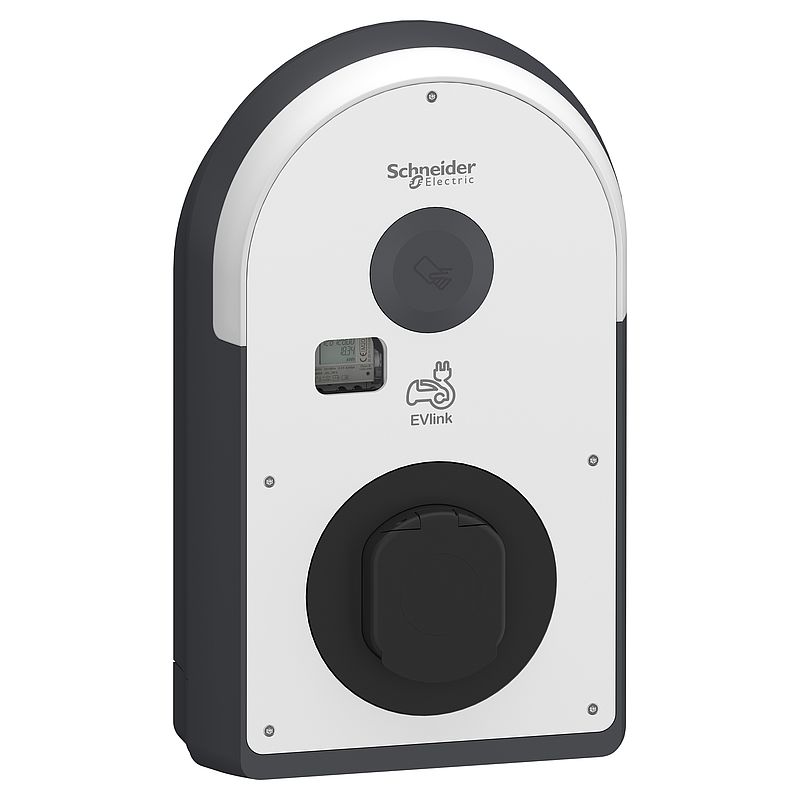

Pro AC Wallbox, 22kW, T2S Steckdose, FI B-EV, IP55, IK10, NFC/RFID Reader, ERK
EVB3I22N40MB
Materialpreisgruppe
: AZ
1.980,00 EUR
EAN Code: 3606486392911
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Technical Drawing
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
|
How to video
|
Video anzeigen |
|
CAD
|
Download |
|
Declaration of conformity
|
Download |
|
Technical illustration
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
|
Firmware
|
Download |
|
Certificate
|
Download |
|
Other technical guide
|
Download |
|
Promotional video
|
Video anzeigen |
|
Catalog
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile Kommunikations-Module: Kompatible Produkte
Kommunikations-Module (2)
Abdeckrahmen: Kompatible Produkte
Abdeckrahmen (3)
Kabel Boxen: Kompatible Produkte
Boxen (1)
: Kompatible Produkte
(8)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | EVlink |
| Produktname | EVlink Pro AC |
| Produkt- oder Komponententyp | Ladestation |
| Kurzbezeichnung des Geräts | EVB3 |
| Kommunikationsnetztyp | Ethernet Modem Optional Bluetooth 3G/4G Modbus TCP |
| Steckertyp | 2 RJ45 für Ethernet LAN-Anschluss |
| Kommunikationsprotokoll | OCPP 1.6 |
| Kommunikationsdienst | JSON Smart Charging für OCPP 1.6 |
| Betriebsmodus | Clusterarchitektur Inselbetrieb |
| Funktion verfügbar | Diagnosefunktionen Ladestatus Lademanagement |
Zusatzmerkmale |
| Kompatible Produktfamilie | EVlink EcoStruxure EV Charging Expert EVlink EVlink Pro AC Metal EcoStruxure EcoStruxure EV Advisor |
| Installationstyp | Innenraum Außeneinsatz |
| gelieferte Ausrüstung | 1 Fehlerstrom-Schutzschalter (RCD) 1 Eichrecht meter integriert 1 Energiezähler integriert |
| Genauigkeitsklasse des Energiezählers | Klasse 1 |
| Schutzgerätetyp | Fehlerstrom-Schutzschalter (RCD)Typ B-EV (Elektrofahrzeug) |
| Beschreibung der Pole | 3P + N für Stromkreis |
| Montagemodus | Wandmontage (Bausatz-Gehäuse) Bodenstehend (Stele) |
| Montagehalterung | Stele, separat zu bestellen |
| Kabeleinführung | Untere Durchführung Kabeleinführung von oben Kabeleinführung von hinten |
| [UH,nom] Bemessungsbetriebsspannung | 380 - 415 V AC 50/60 Hz 220 - 240 V AC 50/60 Hz |
| Nennausgangsleistung | 22 kW 32 A 380 - 415 V |
| Anzahl der Steckdosen | 1 |
| Ausgangstyp | Frontseite Seite T2 mit Klappe Steckdose / versilberte Kontakte |
| Authentifizierungssystem | Plakette RFID entspricht ISO/IEC 14443 A und B Freier Zugang NFC entspricht ISO/IEC 15693 |
| RFID-kompatible Technologie | MIFARE Classic MIFARE Ultralight MIFARE Plus |
| NFC-Frequenz | 13,56 MHz |
| NFC-Tag Typ | Typ 1 Typ 2 Typ 4 Typ 5 |
| Anzahl der Eingänge | 3 |
| Lokale Signalisierung | 1 grün LED-Lichtleiste, Funktion: verfügbar 1 blau LED-Lichtleiste, Funktion: Laden 1 rot LED-Lichtleiste, Funktion: Fehleranzeige |
| Normen | EN/IEC 61851-1:Hrsg. 3 EN/IEC 62196-1:ed. 2 EN/IEC 62196-2:ed. 1 EN 61000-6-2:2019 EN 61000-6-3:2007 EN 61000-6-3:2011/A1 IEC 60884-1 NF C 61314 ISO 15118 |
| Produktzertifizierungen | EV Ready CE |
| Aufstellungshöhe | 2.000 m ohne Leistungsreduzierung |
| Höhe | 529 mm |
| Breite | 317 mm |
| Tiefe | 153 mm |
| Produktgewicht | 7,2 kg |
| Farbe | Vorderseite: weiß (RAL 9003) Gehäuse: dunkelgrau (RAL 7016) Rückseite: schwarz (RAL 9005) |
| Erdungssystem | TT TN-S TN-C-S IT (single phase network only allowed, 400V 3 phases network forbidden) |
Montage |
| Schutzart (IP) | IP55 |
| Umgebungstemperatur bei Betrieb | -30…40 °C |
| Umgebungstemperatur bei Lagerung | -40…80 °C |
| Schutzart (IK) | IK10 |
| Relative Luftfeuchtigkeit | 5…95 % | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 28,5 cm |
| VPE 1 Breite | 35,5 cm |
| VPE 1 Länge | 57,5 cm |
| VPE 1 Gewicht | 8,63 kg |
| VPE 2 Art | P06 |
| VPE 2 Menge | 4 |
| VPE 2 Höhe | 72 cm |
| VPE 2 Breite | 60 cm |
| VPE 2 Länge | 80 cm |
| VPE 2 Gewicht | 43,02 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Environmental data| SCIP-Nummer | 0a787687-ca4b-4982-8684-548a3b52ac76 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| CO2-Bilanz (kg CO2 eq.) | 1 |
