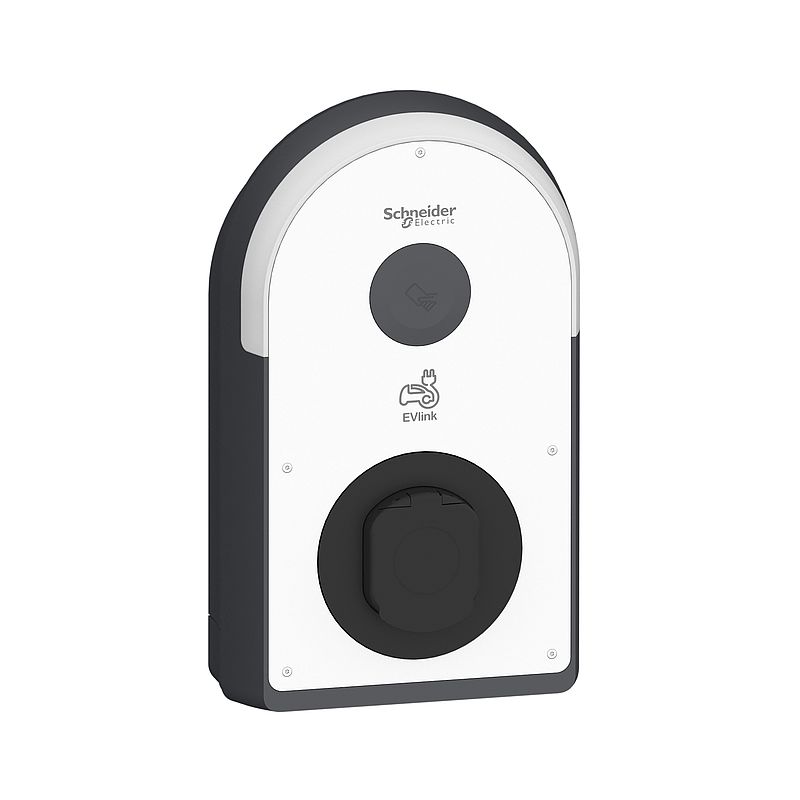

Pro AC Wallbox, 22kW, T2S Steckdose, MID, IP55, IK10, NFC/RFID Reader
EVB3S22N40MR
Materialpreisgruppe
: AZ
1.720,00 EUR
EAN Code: 3606482213173
Hauptdokumente
 Produktdatenblatt |
Download |
|
Environmental Disclosure
|
Download |
|
Other technical guide
|
Download |
|
Presentation
|
Download |
|
Catalog
|
Download |
|
Circularity Profile
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
CAD
|
Download |
|
Instruction sheet
|
Download |
|
System user guide
|
Download |
|
Declaration of conformity
|
Download |
|
User guide
|
Download |
|
How to video
|
Video anzeigen |
|
Firmware
|
Download |
|
Brochure
|
Download |
|
Certificate
|
Download |
|
Application Notes
|
Download |
|
Promotional video
|
Video anzeigen |
|
Technical illustration
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile Abdeckrahmen: Kompatible Produkte
Abdeckrahmen (3)
: Kompatible Produkte
(9)
Kommunikations-Module: Kompatible Produkte
Kommunikations-Module (2)
Kabel Boxen: Kompatible Produkte
Boxen (1)
: Kompatible Produkte
(9)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | EVlink |
| Produktname | EVlink Pro AC Metal |
| Produkt- oder Komponententyp | Ladestation |
| Kurzbezeichnung des Geräts | EVB3 |
| Richtlinien | 2014/32/EU - Messgeräterichtlinie (MID) |
| Kommunikationsnetztyp | Ethernet Bluetooth 3G/4G Modem Optional Modbus TCP |
| Steckertyp | 2 RJ45 für Ethernet LAN-Anschluss |
| Kommunikationsprotokoll | OCPP 1.6 |
| Kommunikationsdienst | JSON Smart Charging für OCPP 1.6 |
| Betriebsmodus | Clusterarchitektur Inselbetrieb |
| Funktion verfügbar | Diagnosefunktionen Ladestatus Lademanagement |
Zusatzmerkmale |
| Kompatible Produktfamilie | EVlink EcoStruxure EV Charging Expert EcoStruxure EcoStruxure EV Advisor |
| Installationstyp | Innenraum Außeneinsatz |
| gelieferte Ausrüstung | 1 Fehlerstrom-Schutzschalter (RCD) 1 MNx Hilfskontakt 1 Energiezähler integriert 1 MID-Zähler integriert |
| Genauigkeitsklasse des Energiezählers | Klasse 1 |
| Schutzgerätetyp | Fehlerstrom-Schutzschalter (RCD)Typ B-EV (Elektrofahrzeug) |
| Beschreibung der Pole | 3P + N für Stromkreis |
| Montagemodus | Wandmontage (Bausatz-Gehäuse) Bodenstehend (Bausatz-Gehäuse) |
| Montagehalterung | Bausatz-Gehäuse, separat zu bestellen |
| Kabeleinführung | Untere Durchführung Kabeleinführung von oben Kabeleinführung von hinten |
| [UH,nom] Bemessungsbetriebsspannung | 380 - 415 V AC 50/60 Hz |
| Nennausgangsleistung | 22 kW 32 A 380 - 415 V |
| Anzahl der Steckdosen | 1 |
| Ausgangstyp | Frontseite Seite T2 mit Klappe Steckdose / versilberte Kontakte |
| Authentifizierungssystem | Plakette RFID entspricht ISO/IEC 14443 A und B Plakette RFID entspricht ISO/IEC 15693 Plakette NFC Freier Zugang |
| RFID-kompatible Technologie | MIFARE Classic MIFARE Ultralight MIFARE Plus |
| NFC-Frequenz | 13,56 MHz |
| NFC-Tag Typ | Typ 1 Typ 2 Typ 4 Typ 5 |
| Anzahl der Eingänge | 3 |
| Eingangstyp | Binär für Ladeleistungsreduzierung Schließkontakt Binär für verzögerte Aufladung Schließkontakt Binär für Fahrzeugerkennung Schließkontakt |
| Betätigungsart | kann dezentral gesteuert werden |
| Lokale Signalisierung | 1 grün LED-Lichtleiste, Funktion: verfügbar 1 blau LED-Lichtleiste, Funktion: Laden 1 rot LED-Lichtleiste, Funktion: Fehleranzeige |
| Normen | EN/IEC 61851-1:Hrsg. 3 EN/IEC 62196-1:ed. 2 EN/IEC 62196-2:ed. 1 EN 61000-6-2:2019 EN 61000-6-3:2007 EN 61000-6-3:2011/A1 IEC 60884-1 NF C 61314 ISO 15118 |
| Produktzertifizierungen | EV Ready CE |
| Aufstellungshöhe | 2.000 m ohne Leistungsreduzierung |
| Höhe | 529 mm |
| Breite | 317 mm |
| Tiefe | 153 mm |
| Produktgewicht | 7,2 kg |
| Farbe | Vorderseite: weiß (RAL 9003) Gehäuse: dunkelgrau (RAL 7016) Rückseite: schwarz (RAL 9005) |
| Erdungssystem | TT TN-S TN-C-S IT (single phase network only allowed, 400V 3 phases network forbidden) |
| Einsatzbedingungen | 3x230VAC (ph-ph) distribution forbidden | Montage |
| Schutzart (IP) | IP55 |
| Umgebungstemperatur bei Betrieb | -30…50 °C |
| Umgebungstemperatur bei Lagerung | -40…80 °C |
| Schutzart (IK) | IK10 |
| Relative Luftfeuchtigkeit | 5…95 % | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 8,578 kg |
| VPE 1 Höhe | 28,000 cm |
| VPE 1 Breite | 35,500 cm |
| VPE 1 Länge | 57,500 cm |
| VPE 2 Art | P06 |
| VPE 2 Menge | 4 |
| VPE 2 Gewicht | 42,000 kg |
| VPE 2 Höhe | 72,000 cm |
| VPE 2 Breite | 60,000 cm |
| VPE 2 Länge | 80,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Environmental data| SCIP-Nummer | 2a17fc6c-f21e-418d-8f67-a2ab6468b8ff |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| CO2-Bilanz (kg CO2 eq.) | 572 |
