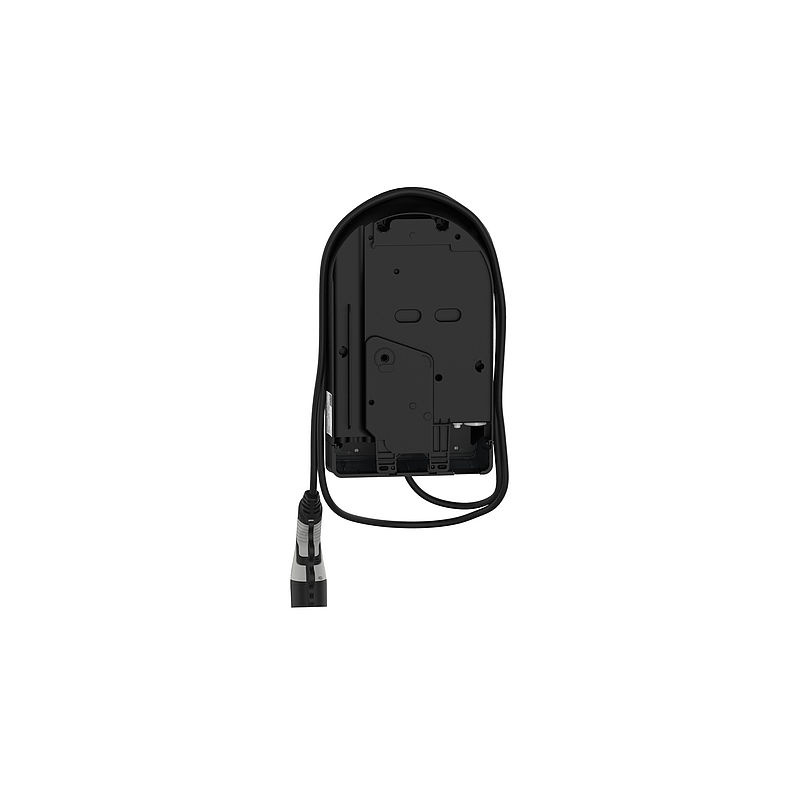

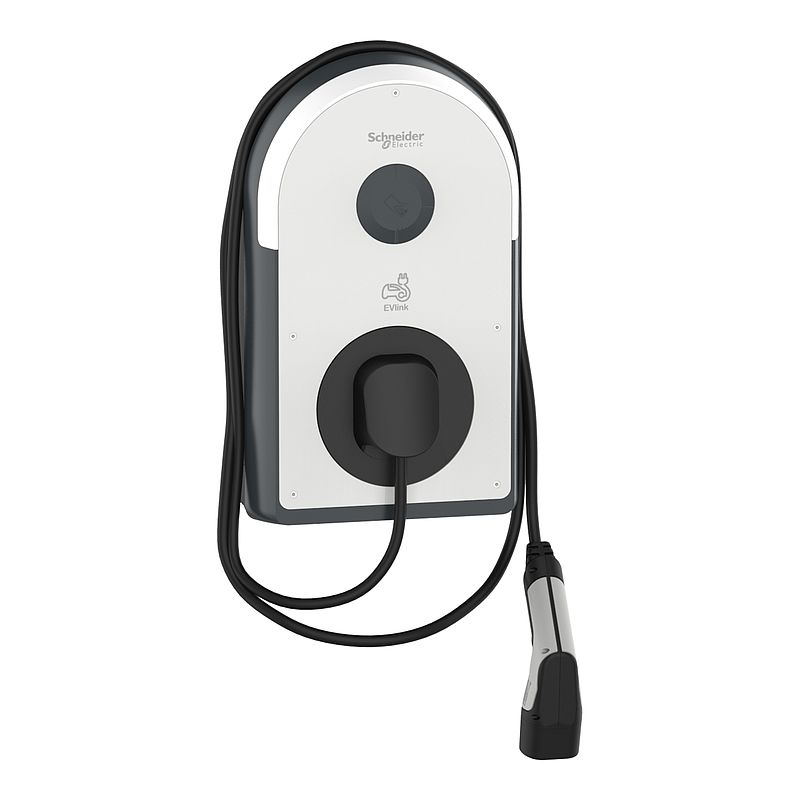

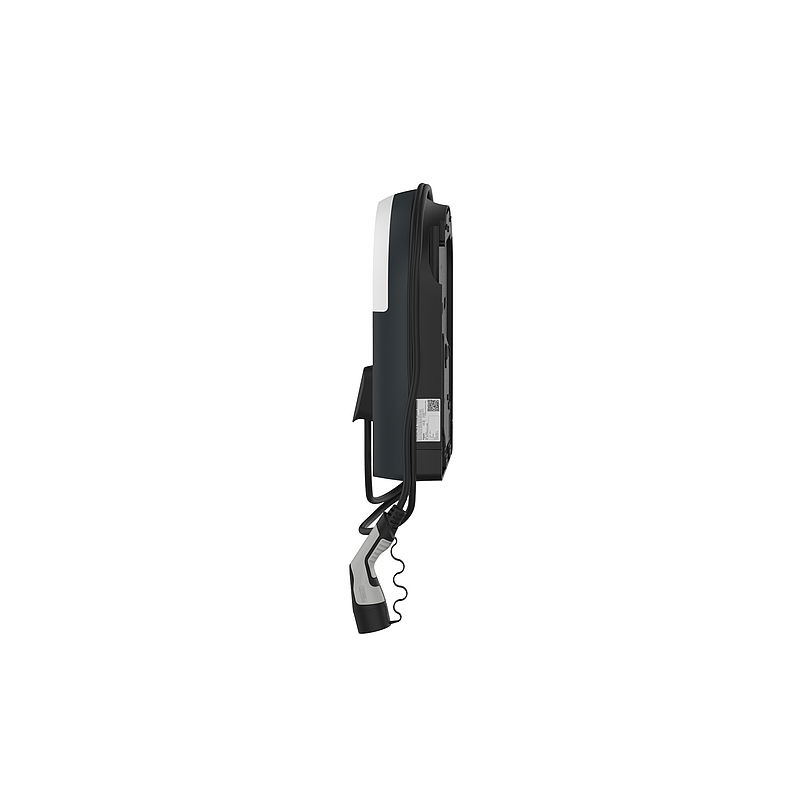

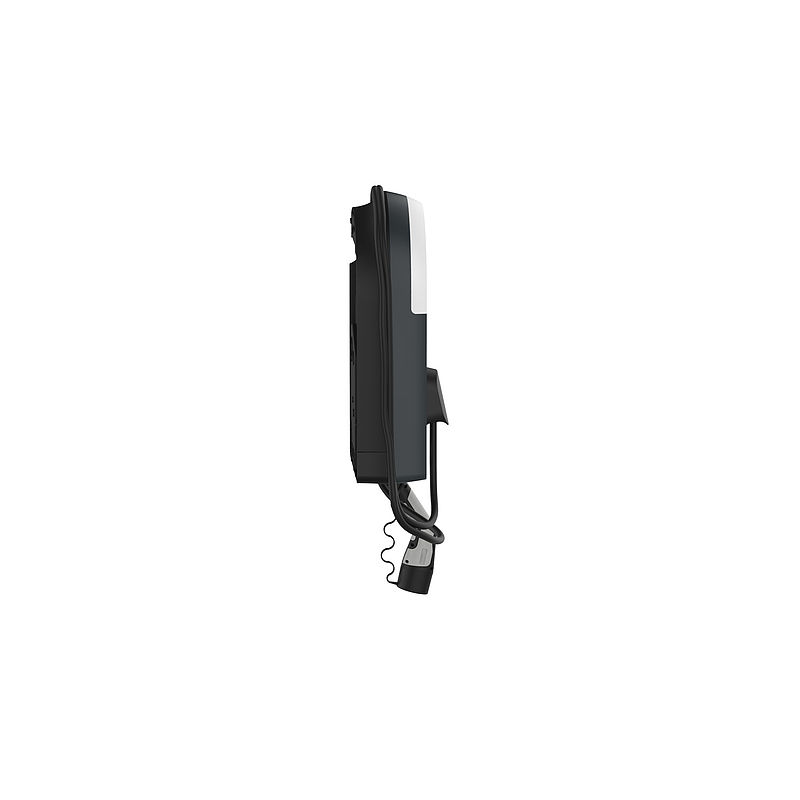

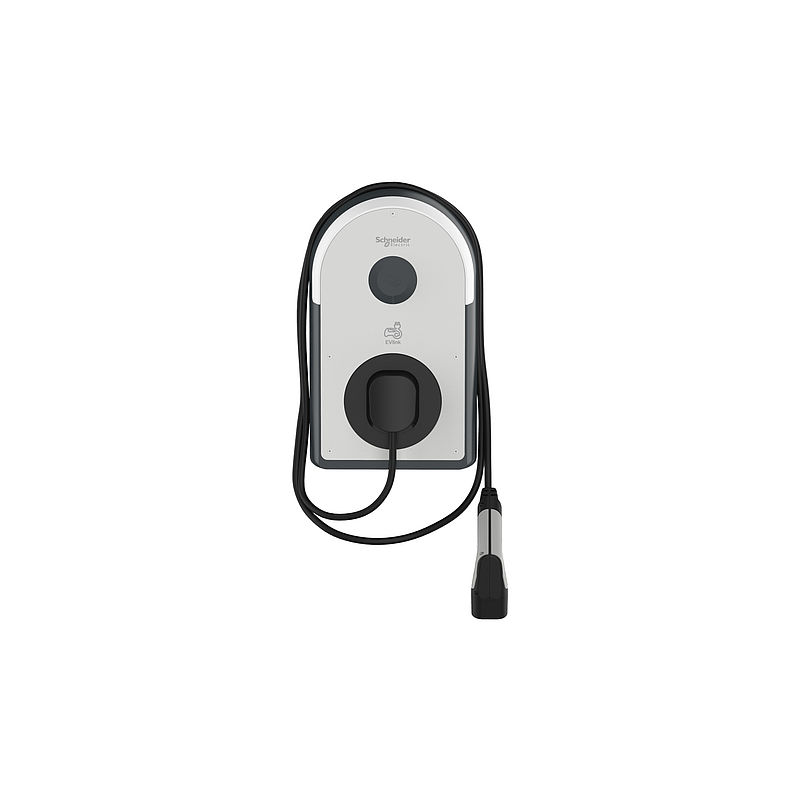

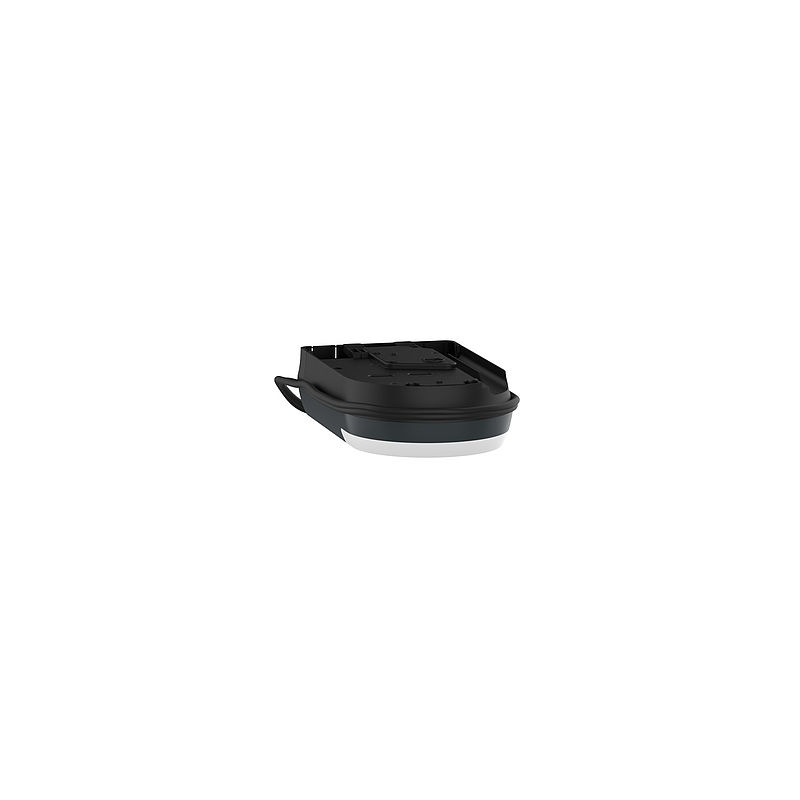

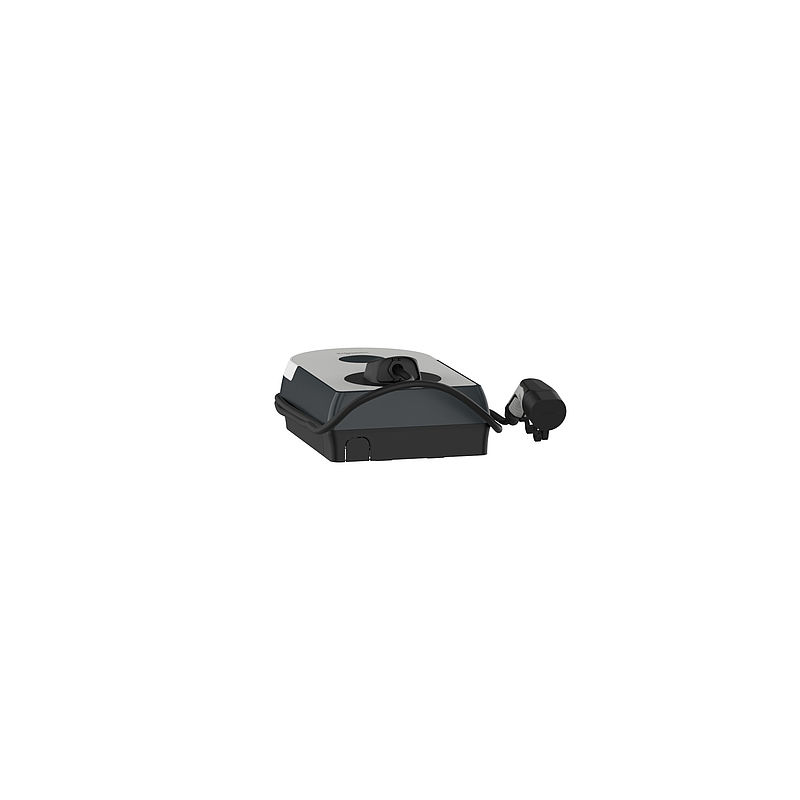

Pro AC Wallbox, 22kW,T2 Kabel, FI Typ B-EV, IP55, IK10, NFC/RFID Reader
EVB3S22NCB
Materialpreisgruppe
: AZ
1.680,00 EUR
EAN Code: 3606482213258
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Produktumweltprofil
|
Download |
|
Präsentation
|
Download |
|
Katalog
|
Download |
|
Technische Zeichnung
|
Download |
|
Maßzeichnung
|
Download |
|
Entsorgungsinformation
|
Download |
|
Leistungsbeschreibung
|
Download |
|
Information über Ersatzprodukte
|
Download |
|
Firmware
|
Download |
|
CAD
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Konformitätserklärung
|
Download |
|
Benutzerhandbuch
|
Download |
|
How To Video
|
Download |
|
Broschüre
|
Download |
|
Zertifikat
|
Download |
|
Anwendungshinweise
|
Download |
|
Promotional video
|
Download |
|
Sonstiger technischer Leitfaden
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (6)
: Kompatible Produkte
(6)
Abdeckrahmen: Kompatible Produkte
Abdeckrahmen (3)
Kommunikations-Module: Kompatible Produkte
Kommunikations-Module (2)
Boxen: Kompatible Produkte
Boxen (1)
: Kompatible Produkte
(6)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | EVlink |
| Produktname | EVlink Pro AC |
| Produkt- oder Komponententyp | Ladestation |
| Kurzbezeichnung des Geräts | EVB3 |
| Kommunikationsnetztyp | Ethernet Bluetooth 3G/4G Modem Optional Modbus TCP |
| Steckertyp | 2 RJ45 für Ethernet LAN-Anschluss |
| Kommunikationsprotokoll | OCPP 1.6 |
| Kommunikationsdienst | JSON Smart Charging für OCPP 1.6 |
| Betriebsmodus | Clusterarchitektur Inselbetrieb |
| Funktion verfügbar | Diagnosefunktionen Ladestatus Lademanagement |
Zusatzmerkmale |
| Kompatible Produktfamilie | EVlink EcoStruxure EV Charging Expert EVlink EVlink Pro AC Metal EcoStruxure EcoStruxure EV Advisor |
| Installationstyp | Innenraum Außeneinsatz |
| gelieferte Ausrüstung | 1 Fehlerstrom-Schutzschalter (RCD) integriert 1 MNx Hilfskontakt integriert 1 Energiezähler |
| Genauigkeitsklasse des Energiezählers | Klasse 1 |
| Schutzgerätetyp | Fehlerstrom-Schutzschalter (RCD)Typ B-EV (Elektrofahrzeug) |
| Beschreibung der Pole | 3P + N für Stromkreis |
| Montagemodus | Wandmontage Wandmontage (Bausatz-Gehäuse) Bodenstehend (Stele) Bodenstehend (Bausatz-Gehäuse) |
| Montagehalterung | Stele, separat zu bestellen Bausatz-Gehäuse, separat zu bestellen |
| Kabeleinführung | Untere Durchführung Kabeleinführung von oben Kabeleinführung von hinten |
| [UH,nom] Bemessungsbetriebsspannung | 380 - 415 V AC 50/60 Hz |
| Nennausgangsleistung | 22 kW 32 A 380 - 415 V |
| Anzahl der Steckdosen | 1 |
| Ausgangstyp | Frontseite Seite T2 fest angeschlagenes Kabel / versilberte Kontakte 5 m |
| Authentifizierungssystem | Plakette RFID entspricht ISO/IEC 14443 A und B Plakette RFID entspricht ISO/IEC 15693 Plakette NFC Freier Zugang |
| RFID-kompatible Technologie | MIFARE Classic MIFARE Ultralight MIFARE Plus |
| NFC-Frequenz | 13,56 MHz |
| NFC-Tag Typ | Typ 1 Typ 2 Typ 4 Typ 5 |
| Anzahl der Eingänge | 3 |
| Eingangstyp | Binär für Ladeleistungsreduzierung Schließkontakt Binär für verzögerte Aufladung Schließkontakt Binär für Fahrzeugerkennung Schließkontakt |
| Betätigungsart | kann dezentral gesteuert werden |
| Lokale Signalisierung | 1 grün LED-Lichtleiste, Funktion: verfügbar 1 blau LED-Lichtleiste, Funktion: Laden 1 rot LED-Lichtleiste, Funktion: Fehleranzeige |
| Normen | EN/IEC 61851-1:Hrsg. 3 EN/IEC 62196-1:ed. 2 EN/IEC 62196-2:ed. 1 EN 61000-6-2:2019 EN 61000-6-3:2007 EN 61000-6-3:2011/A1 IEC 60884-1 NF C 61314 ISO 15118 |
| Produktzertifizierungen | EV Ready CE |
| Aufstellungshöhe | 2.000 m ohne Leistungsreduzierung |
| Höhe | 529 mm |
| Breite | 317 mm |
| Tiefe | 183 mm |
| Produktgewicht | 10 kg |
| Farbe | Vorderseite: weiß (RAL 9003) Gehäuse: dunkelgrau (RAL 7016) Rückseite: schwarz (RAL 9005) |
| Erdungssystem | TT TN-S TN-C-S IT (single phase network only allowed, 400V 3 phases network forbidden) |
| Einsatzbedingungen | Single phase distribution or 3x230VAC (ph-ph) distribution forbidden | Montage |
| Schutzart (IP) | IP55 |
| Umgebungstemperatur bei Betrieb | -30…50 °C |
| Umgebungstemperatur bei Lagerung | -40…80 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 11,272 kg |
| VPE 1 Höhe | 28,000 cm |
| VPE 1 Breite | 35,700 cm |
| VPE 1 Länge | 57,500 cm |
| VPE 2 Art | P06 |
| VPE 2 Menge | 4 |
| VPE 2 Gewicht | 52,000 kg |
| VPE 2 Höhe | 71,000 cm |
| VPE 2 Breite | 60,000 cm |
| VPE 2 Länge | 80,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
