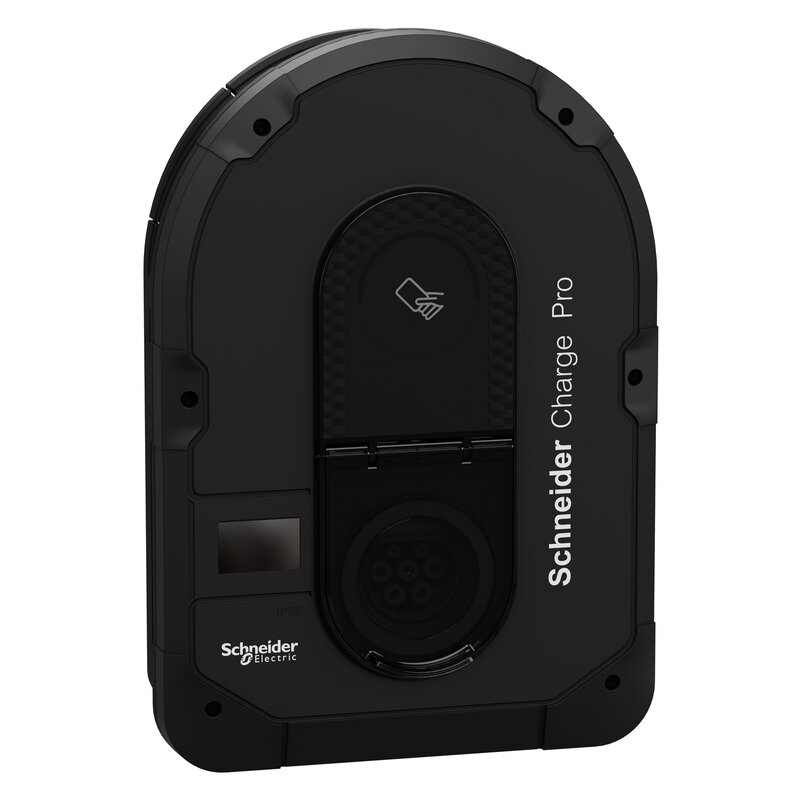

Smarte Wallbox Schneider Charge Pro, 22kW, T2 Steckdose, 6mA RDC-DD, Innen/Aussen, MID,Wi-Fi, 4G
EVB4S22N40MG
Materialpreisgruppe
: AZ
1.020,00 EUR
In Kürze lieferbar
EAN Code: 3606487401247
Hauptdokumente
 Produktdatenblatt |
Download |
|
Konformitätserklärung
|
Download |
|
Broschüre
|
Download |
|
Anwendungshinweise
|
Download |
|
Katalog
|
Download |
|
Umweltkonformitätserklärung
|
Download |
|
Maßzeichnung
|
Download |
|
Entsorgungsinformation
|
Download |
|
Sonstiger technischer Leitfaden
|
Download |
|
Technische Zeichnung
|
Download |
|
Firmware
|
Download |
|
Produktumweltprofil
|
Download |
|
Gebrauchsanleitung
|
Download |
|
How To Video
|
Video anzeigen |
|
Zertifikat
|
Download |
|
CAD
|
Download |
|
Informationsvideo
|
Video anzeigen |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (5)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Schneider Charge Pro |
| Produktname | Schneider Charge Pro |
| Produkt- oder Komponententyp | Ladestation |
| Beschreibung der Pole | 1P or 3P |
| Montagemodus | Wandmontage Sockelfassung |
| Montagehalterung | Stele, separat zu bestellen |
| Installationstyp | Innen/außen |
| Nennausgangsleistung | 7,4 kW 32 A 230 V 11 kW 16 A 400 V 22 kW 32 A 400 V |
| Steckdosentyp | T2S |
| Anzahl der Steckdosen | 1 |
| Ausgangstyp | Steckdose T2 mit Klappe Vorderseite |
| Zugangskontrollsystem | Freier Zugang Plakette MIFARE DESFire EV1 Plakette MIFARE DESFire EV2 Plakette MIFARE RFID Karte MIFARE DESFire EV1 RFID Karte MIFARE DESFire EV2 RFID Karte MIFARE |
| Menge pro Satz | Satz à 1 | Zusatzmerkmale |
| gelieferte Ausrüstung | 1 Gleichfehlerstromerkennung (RDC-DD) integriert 1 MID-Zähler integriert 1 Wi-Fi module integriert 2 Ethernet interface module integriert 1 iMNx Hilfskontakt integriert |
| Schutzgerätetyp | Gleichfehlerstromerkennung (RDC-DD) - 6 mA |
| [UH,nom] Bemessungs-Betriebsspannung | 220 - 240 V AC 50/60 Hz +/-10 % 380 - 415 V AC 50/60 Hz +/-10 % |
| Erdungssystem | TT TN-S TN-C IT only between 220 VAC and 240 VAC |
| Anzahl der Eingänge | 1 |
| Eingangstyp | Zusätzlich für dynamisches Energiemanagement NO contact Zusätzlich für dynamisches Energiemanagement NC contact Französischer elektronischer TIC-Stromzähler für dynamisches Energiemanagement Anti-tripping module für dynamisches Energiemanagement |
| Betätigungsart | 1 weiß Drucktaste |
| Lokale Signalisierung | Lädt: LED (blau) Fehler: LED (rot) Verfügbar: LED (grün) Start: LED (weiß) Reserviert: LED (orange) |
| Höhe | 418 mm |
| Breite | 292 mm |
| Tiefe | 136 mm |
| Produktgewicht | 4,3 kg |
| Farbe | Schwarz (RAL 9005) |
| Normen | EN/IEC 61851-1 EN/IEC 61439-7 IEC 62955 EN/IEC 61851-21-2 EN/IEC 61000-6-1 EN/IEC 61000-6-2 EN/IEC 61000-6-3 EN/IEC 61000-6-4 EN 301489-1 EN 301489-3 EN 301489-17 EN 301-489-52 EN 300328 EN 300330 ETSI EN 301 511 EN 301-908-1 EN 301-908-2 ETSI EN 301 908-13 EN/IEC 62311 |
| Produktzertifizierungen | CE UKCA EV Ready 2.0A |
| Max. Versorgungsstrom | 32 A |
| Kommunikationsnetztyp | WLAN Ethernet TCP/IP 4G |
| Kommunikationsprotokoll | OCPP 1.6J, for connection to CPO & CSMS OCPP 1.6J, for connection to EVCE |
| Kommunikationsdienst | JSON Smart Charging |
| MID energy meter | Mit |
| 4G modem | Mit | Montage |
| Schutzart (IP) | IP55 |
| Schutzart (IK) | IK10 |
| Umgebungstemperatur bei Betrieb | -30…50 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C |
| Relative Luftfeuchtigkeit | 5…95 % |
| Betriebshöhe | 0 - 2.000 m | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 21,500 cm |
| VPE 1 Breite | 39,000 cm |
| VPE 1 Länge | 58,500 cm |
| VPE 1 Gewicht | 7,000 kg |
| VPE 2 Art | P12 |
| VPE 2 Menge | 16 |
| VPE 2 Höhe | 100,000 cm |
| VPE 2 Breite | 80,000 cm |
| VPE 2 Länge | 120,000 cm |
| VPE 2 Gewicht | 118,000 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Environmental data
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| CO2-Bilanz (kg CO2 eq.) | 1 |
32 Dokumente
| Schneider Charge Pro Promotional video 10/04/25 · Informationsvideo | 47,3 MB | Video anzeigen |
| Schneider Charge Pro Brochure 07/04/25 · Broschüre | 0,9 MB | Download |
| EVB4S22N40MG REACh-Erklärung
04/04/25 · Umweltkonformitätserklärung |
0,2 MB | Download |
| EVB4S22N40MG EU-RoHS-Erklärung
04/04/25 · Umweltkonformitätserklärung |
0,2 MB | Download |
| Schneider Charge Pro Guide de mise en service 27/03/25 · Gebrauchsanleitung | 4,0 MB | Download |
| Schneider Charge Pro Guide d’installation 18/03/25 · Gebrauchsanleitung | 77,2 MB | Download |
| Schneider Charge Pro Manuel de cybersécurité 18/03/25 · Sonstiger technischer Leitfaden | 0,9 MB | Download |
| Schneider Charge Pro Commissioning Guide 18/03/25 · Gebrauchsanleitung | 19,9 MB | Download |
| Schneider Charge Pro Cybersecurity Guide 18/03/25 · Sonstiger technischer Leitfaden | 0,9 MB | Download |
| Schneider Charge Pro T2S Replacement Guide 18/03/25 · Sonstiger technischer Leitfaden | 62,1 MB | Download |
| Schneider Charge Pro T2S Guide de remplacement des pièces détachées 18/03/25 · Sonstiger technischer Leitfaden | 63,2 MB | Download |
| Schneider Charge Pro Guida all'installazione 18/03/25 · Gebrauchsanleitung | 77,2 MB | Download |
| Schneider Charge Pro Manual de instalación 18/03/25 · Gebrauchsanleitung | 77,2 MB | Download |
| Schneider Charge Pro Installationshandbuch 18/03/25 · Gebrauchsanleitung | 77,2 MB | Download |
| Schneider Charge Pro Installation Guide 18/03/25 · Gebrauchsanleitung | 77,9 MB | Download |
| Schneider Charge Pro 22KW T2S MID - 3D CAD simplified model 15/03/25 · CAD | 0,8 MB | Download |
| How to install Schneider Charge Pro
15/03/25 · How To Video |
369,9 MB | Video anzeigen |
| Charging station,Charge Pro,22kW,32A,3P+N,T2S socket-outlet,MID,TIC,4G 15/03/25 · Produktumweltprofil | 0,3 MB | Download |
| Schneider Charge Pro - Release Note FW 15/03/25 · Firmware | 0,5 MB | Download |
| Schneider Charge Pro - Firmware 15/03/25 · Firmware | 31,8 MB | Download |
| Residential Application - Architecture illustration for corporate car charging at home 15/03/25 · Technische Zeichnung | 24,1 MB | Download |
| Charging station, Charge Pro,22kW,32A,3P+N,T2S socket-outlet,MID,TIC,4G 15/03/25 · Entsorgungsinformation | 0,3 MB | Download |
| Schneider Charge Pro T2S 2D Drawings with dimensions 15/03/25 · Maßzeichnung | 1,7 MB | Download |
| eMobility Solutions - Catalog 2025
15/03/25 · Katalog |
32,0 MB | Download |
| eMobility solution for fleet at home - Application Note 15/03/25 · Anwendungshinweise | 2,7 MB | Download |
| How to Commission Schneider Charge Pro with eSetup
04/03/25 · How To Video |
53,8 MB | Video anzeigen |
| Schneider Electric, Charge Pro EV Station, Certificate, RCM, Global Mark Pty LTD 03/03/25 · Zertifikat | 0,2 MB | Download |
| Schneider Charge Pro, Certificate CB Test, IEC 61851 LCIE 15/02/25 · Zertifikat | 0,4 MB | Download |
| How To install and pair anti-tripping module 1P or 3P for Schneider Charge Pro
13/02/25 · How To Video |
84,3 MB | Video anzeigen |
| Schneider Charge Pro 22KW T2S MID - 2D Drawings 29/01/25 · CAD | 0,2 MB | Download |
| Schneider Charge Pro OCPP Protocol Connectivity Guide 28/01/25 · Sonstiger technischer Leitfaden | 6,7 MB | Download |
| Schneider Charge Pro - EU Declaration of Conformity - Schneider Electric 03/12/24 · Konformitätserklärung | 1,4 MB | Download |
