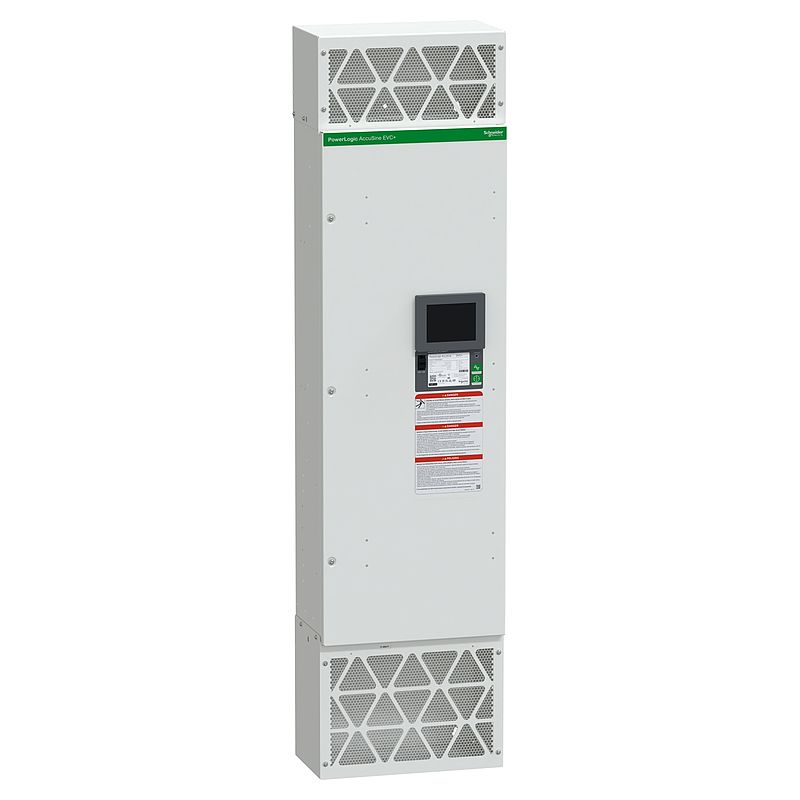

Elektronische VAR Kompensation, PowerLogic EVC+, 100kvar, 208-480V, UL Type 1
EVCP100D5W01
Materialpreisgruppe : DW
11.547,00 EUR
EAN Code: 3606482047990
Hauptdokumente
Produktdatenblatt | Download |
Declaration of Conformity (Sustainability) | Download |
Certificate | Download |
Brochure | Download |
User guide | Download |
Instruction sheet | Download |
CAD | Download |
Circularity Profile | Download |
Environmental Disclosure | Download |
Declaration of conformity | Download |
Technical illustration | Download |
Promotional video | Video anzeigen |
Spezifikationen
Hauptmerkmale | |
---|---|
Produktname | AccuSine EVC+ |
Produkt- oder Komponententyp | Electronic VAR compensator | Zusatzmerkmale |
Netzwerktyp | 3P |
Netzwerkkonfiguration | 3 oder 4 Drähte |
Netzspannung | 208…480 V AC |
Netzwerkfrequenz | 50/60 Hz +/-3 % automatische Erfassung |
Max. zulässige Spannung | 1,1 x Un |
Blindleistungsangabe | 100 kvar 380 V AC 50/60 Hz 100 kvar 480 V AC 50/60 Hz 63 kvar 240 V AC 50/60 Hz 55 kvar 208 V AC 50/60 Hz |
Betriebsmodus | Korrektur Leistungsfaktor Blindleistungskompensation Netzstromausgleich Phasen-Oberschwingungskorrektur |
Installationsort | Innenraum |
Gehäusemontage | Wandmontage |
Schutzart | Intern durch Sicherung |
Trennungstyp | Elektronisch |
Wärmeabgabe | Rückschacht mit Zwangsbelüftung für hohen Wärmestrom |
Elektromagnetische Verträglichkeit | Emissionstests, Klasse A entspricht EN 61000-6-4 Störfestigkeit für industrielle Umgebungen entspricht EN 61000-6-2 |
Zugänglichkeit für den Betrieb | Vorne |
Position des Anschlusses | Unten | Montage |
Schutzart des Gehäuses | UL Typ 1 |
Umgebungseigenschaften | Betrieb: 3C2 entspricht IEC 60721-3-3 Betrieb: 3S2 entspricht IEC 60721-3-3 Speicher: 3C3 entspricht IEC 60721-3-3 Speicher: 3S3 entspricht IEC 60721-3-3 |
Betriebshöhe | 1.000 m <= 4.800 m 1 % pro 100 m <= 4.800 m |
Umgebungstemperatur bei Betrieb | 0…50 °C 50…52 °C Maximum mit Stromreduzierung von 2 % pro °C |
Relative Luftfeuchtigkeit | 0…95 % |
Schutz der Leiterplatte | Schutzbeschichtet |
Normen | UL 508 CSA C22.2 Nr. 14 ISO 9001 IEEE 519-2014 IEC 62477-1 IEC 61439-1 |
Produktzertifizierungen | CE cULus RCM |
Umgebungstemperatur bei Lagerung | -20…60 °C |
Produktgewicht | 110 kg |
Höhe | 1740 mm |
Breite | 445 mm |
Tiefe | 280 mm |
Farbe | Weiß | Verpackungseinheiten |
VPE 1 Art | PCE |
VPE 1 Menge | 1 |
VPE 1 Höhe | 32 cm |
VPE 1 Breite | 57 cm |
VPE 1 Länge | 180 cm |
VPE 1 Gewicht | 114,1 kg | Vertragliche Gewährleistung |
Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
NachhaltigkeitEU-RoHS-Richtlinie | Konform mit Ausnahmen |
Quecksilberfrei | Ja |
Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
16 Dokumente
PowerLogic™AccuSine Firmware Version 004 Benutzerhandbuch 15/06/24 · User guide | 5,6 MB | Download |
PowerLogic™ AccuSine Firmware User Manual 15/06/24 · User guide | 6,9 MB | Download |
EVCP100D5W01 China-RoHS-Erklärung 20/05/24 · Declaration of Conformity (Sustainability) | 0,2 MB | Download |
EVCP100D5W01 EU-RoHS-Erklärung 20/05/24 · Declaration of Conformity (Sustainability) | 0,2 MB | Download |
EVCP100D5W01 REACh-Erklärung 20/05/24 · Declaration of Conformity (Sustainability) | 0,2 MB | Download |
Promotional video of PowerLogic AccuSine™ EVC Plus 15/05/24 · Promotional video | 2,5 MB | Video anzeigen |
PowerLogic AccuSine EVC+ 75kVAR 208-480V UL1 WM - Dimension 15/05/24 · Technical illustration | 0,0 MB | Download |
PowerLogic AccuSine EVC+ 75kVAR 208-480V UL1 WM - Wiring 15/05/24 · Technical illustration | 0,0 MB | Download |
Accusine PCS, Environmental Disclosure, Product Environmental Profile 15/05/24 · Environmental Disclosure | 0,3 MB | Download |
AccuSine PCSP, Circularity Profile, End of Life Instructions 15/05/24 · Circularity Profile | 1,9 MB | Download |
PowerLogic AccuSine EVC+ 75kVAR 208-480V UL1 WM - CAD 15/05/24 · CAD | 5,7 MB | Download |
PowerLogic™ AccuSine EVC+ Installation Manual 15/05/24 · Instruction sheet | 4,2 MB | Download |
Declaration of conformity, PowerLogic AccuSine EVC+, 75-100kvar range 15/04/24 · Declaration of conformity | 0,7 MB | Download |
PowerLogic™ AccuSine EVC+ Installationsanleitung 15/04/24 · Instruction sheet | 3,3 MB | Download |
PowerLogic AccuSine™ EVC Plus 15/04/24 · Brochure | 0,8 MB | Download |
PowerLogic EVC+, UL/CSA Certificate of Compliance, Power Circuit and Motor-mounted Apparatus 15/03/24 · Certificate | 0,2 MB | Download |
