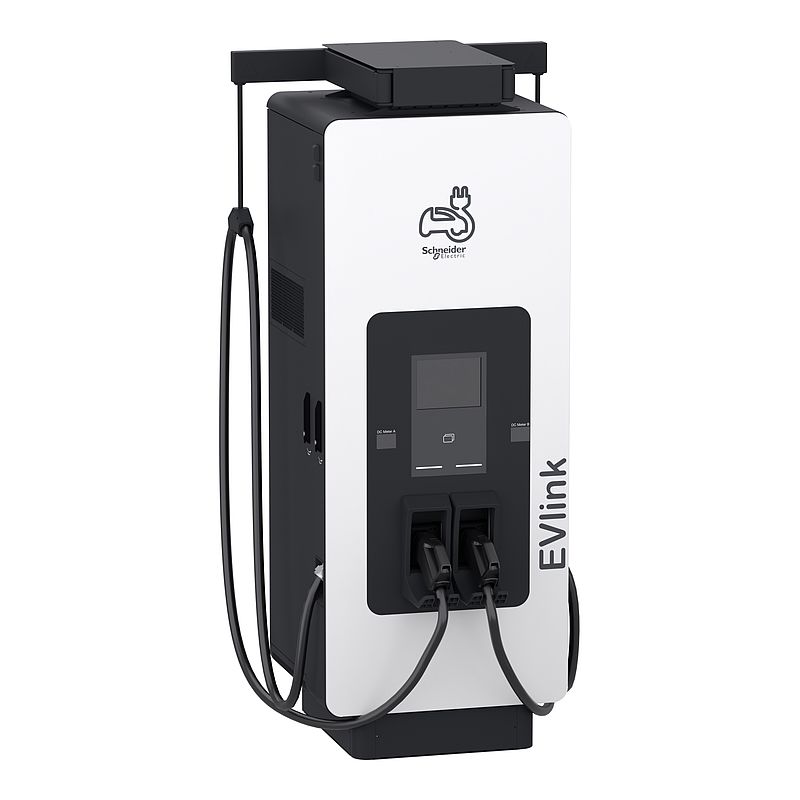

Pro DC Ladestation 120kW, 2xCCS2 3,6m, 4G, ISO15118, IK10, IP55, C4, Display
EVD1S120TBB
Materialpreisgruppe
: AZ
49.500,00 EUR
EAN Code: 3606482215917
Hauptdokumente
 Produktdatenblatt |
Download |
|
Konformitätserklärung
|
Download |
|
Brochure
|
Download |
|
Anwendungshinweise
|
Download |
|
Katalog
|
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Maßzeichnung
|
Download |
|
Sonstiger technischer Leitfaden
|
Download |
|
Technische Zeichnung
|
Download |
|
How To Video
|
Download |
|
Promotional video
|
Download |
|
Zertifikat
|
Download |
|
CAD
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Benutzerhandbuch
|
Download |
|
Produktumweltprofil
|
Download |
|
Entsorgungsinformation
|
Download |
|
Firmware
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | EVlink |
| Produktname | EVlink Pro DC |
| Produkt- oder Komponententyp | Schnellladestation |
| Installationstyp | Innen/außen |
| Beschreibung der Pole | 3-polig + N + E | Zusatzmerkmale |
| Kompatible Produktfamilie | EVlink EVlink Field Service EVlink EVlink Load Management System |
| Geräteanwendung | Ladegerät für Elektrofahrzeuge |
| Montageort | Bodenständer |
| Erdungssystem | TN-S TN-C-S TT IT-kompatibel mit zusätzlichem Trenntransformator im Stromnetz |
| Nennhilfsspannung [UH,nom] | 380 - 415 V AC bei 50 - 60 Hz, 3 Phasen + Nullleiter |
| Eingangsstrom | 193…214 A |
| Nennleistung am Ausgang | CCS Combo 2: 120 kW at 1,5…300 A, 150...1000 V, DC |
| Ausgangstyp | 2 Ladekabel of 3,6 m |
| Anzahl der Ausgänge | 2 |
| Anschlusstyp | CCS Combo 2 |
| Geliefertes Zubehör | 1 meter display je Ausgang cable management system |
| Accuracy class of energy meter | Klasse 1 |
| Absolute accuracy error of energy meter | 1 % vom Skalenendwert |
| Schutzfunktionen | Kurzschlussschutz am Ausgang Überlastschutz Erdschluss Fehlerstromschutzschalter mit Überstromschutz (RCBO) Schutz gegen Temperaturanstieg |
| Authentifizierungssystem | Plakette RFID entspricht ISO/IEC 14443 A und B Plakette NFC |
| Displaytyp | LCD-Touchscreen : 10 Zoll |
| Main user language (constantly evolving) | Dänisch Niederländisch Englisch Französisch Deutsch Norwegisch Spanisch |
| Steuertastentyp | Charge interruption button |
| Material | Gehäuse: Edelstahl 304 |
| Farbe | Vorderseite: Signalweiß (RAL 9003) Gehäuse: schwarz (Pantone black C) |
| Wirkungsgrad | 94,5 % |
| 18-mm-Raster | 0,99 |
| Umgebungstemperatur bei Betrieb | -30…50 °C (with derating above 50 °C) |
| Höhe | 2202 mm |
| Breite | 1050 mm |
| Tiefe | 982 mm |
| Produktgewicht | 470 kg (without power module) 530 kg (with power module) |
| Dienste | Kommerzieller Service Plan Commissionning service Warranty extensionup to 5 years Repair service |
| Ethernet-Service | Web-Browser |
| Kommunikationsport-Protokoll | OCPP 1.6 |
| Kommunikationsnetztyp | 4G WLAN TCP/IP WLAN |
Montage |
| elektromagnetische Verträglichkeit | Störfestigkeit für industrielle Umgebungen: Emissionsnorm für industrielle Umgebungen: |
| Schutzart (IP) | IP55 |
| Schutzart (IK) | IK10 Bildschirm: IK08 |
| Umgebungstemperatur bei Lagerung | -40…70 °C |
| Betriebshöhe | 0 - 2.000 m |
| Relative Luftfeuchtigkeit | 5…95 %, Betauung nicht zulässig |
| Normen | IEC 61851-1:Hrsg. 3 IEC 61851-23:ed. 1 IEC 62196-1 IEC 62196-3 EN/IEC 61000-6-2:2005 EN/IEC 61000-6-4:Klasse A ISO 15118 DIN 70121 |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 243,8 cm |
| VPE 1 Breite | 117,4 cm |
| VPE 1 Länge | 126,0 cm |
| VPE 1 Gewicht | 653,0 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Mercury free
|
Ja |
30 Dokumente
| EVlink Pro DC 180 kW Credit card reader Version 04/11/24 · Entsorgungsinformation | 0,5 MB | Download |
| EVlink Pro DC 180 kW Credit card reader Version 30/10/24 · Produktumweltprofil | 0,4 MB | Download |
| EcoStruxure for eMobility in Buildings - System Release Note - October 2024 30/10/24 · Firmware | 0,6 MB | Download |
| eMobility Solutions - Catalog 2024
23/10/24 · Katalog |
23,0 MB | Download |
| EVlink Pro DC 180 Firmware CCS2 CCS2 16/10/24 · Firmware | 65,3 MB | Download |
| EVD1S120TBB REACh-Erklärung
16/10/24 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| EVD1S120TBB China-RoHS-Erklärung
16/10/24 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| EVD1S120TBB EU-RoHS-Erklärung
16/10/24 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| EVlink Pro DC 180 Ladestation Eigentümeranleitung 15/10/24 · Benutzerhandbuch | 2,2 MB | Download |
| Owners Manual, EVlink Pro DC 120/150/180 Charging Stations
15/10/24 · Benutzerhandbuch |
4,9 MB | Download |
| How To Install an EV fast-charging station EVlink Pro DC 120 to 180kW 08/10/24 · How To Video | 279,0 MB | Download |
| How to video 1 - EcoStruxure EV Charging Expert_Key principles
08/10/24 · How To Video |
131,9 MB | Download |
| EVlink Pro DC 120-180kW - 2D Dimensions 27/09/24 · Technische Zeichnung | 0,0 MB | Download |
| EVlink Pro DC 180 Certificate CB Test IEC 61851 TUV 19/09/24 · Zertifikat | 0,5 MB | Download |
| EVlink Pro DC 180, Installation Manual
19/09/24 · Gebrauchsanleitung |
44,1 MB | Download |
| EVlink Pro DC 180 kW, EU Declaration of Conformity, EVD1S series 19/09/24 · Konformitätserklärung | 0,8 MB | Download |
| EVlink Pro DC 180 Installationshandbuch 19/09/24 · Gebrauchsanleitung | 43,4 MB | Download |
| EVlink Pro DC 120-180KW_CAD-simplified 19/09/24 · CAD | 7,0 MB | Download |
| EVlink Pro DC 120-180kW_2D views 19/09/24 · CAD | 0,1 MB | Download |
| EVlink Pro DC 180 kW, UK Declaration of Conformity, EVD1S series 17/09/24 · Konformitätserklärung | 0,5 MB | Download |
| EVlink Pro DC 180 kW, 1x Combo CCS Type 2 + 1x CHAdeMO outputs 17/09/24 · Entsorgungsinformation | 0,4 MB | Download |
| eMobility solution for Light Commercial Electrical Vehicle Depots - Application Note
16/09/24 · Anwendungshinweise |
1,2 MB | Download |
| EVlink Pro DC 120-180kW - Plan for customization 16/09/24 · Maßzeichnung | 2,4 MB | Download |
| Installation template - EVlink Pro DC 120, 150, or 180 kW 16/09/24 · Maßzeichnung | 0,3 MB | Download |
| EVlink Pro DC 180 kW, 1x Combo CCS Type 2 + 1x CHAdeMO outputs 16/09/24 · Produktumweltprofil | 0,4 MB | Download |
| EVlink Pro DC, Cybersecurity Guide
16/09/24 · Sonstiger technischer Leitfaden |
0,5 MB | Download |
| Discover EVlink Pro DC
15/09/24 · Promotional video |
0,6 MB | Download |
| Brochure - EVlink Pro DC 120, 150, or 180 kW
15/09/24 · Brochure |
1,4 MB | Download |
| 01/01/70 Technical illustration | 0,0 MB | Download |
| 01/01/70 Technical illustration | 0,0 MB | Download |
