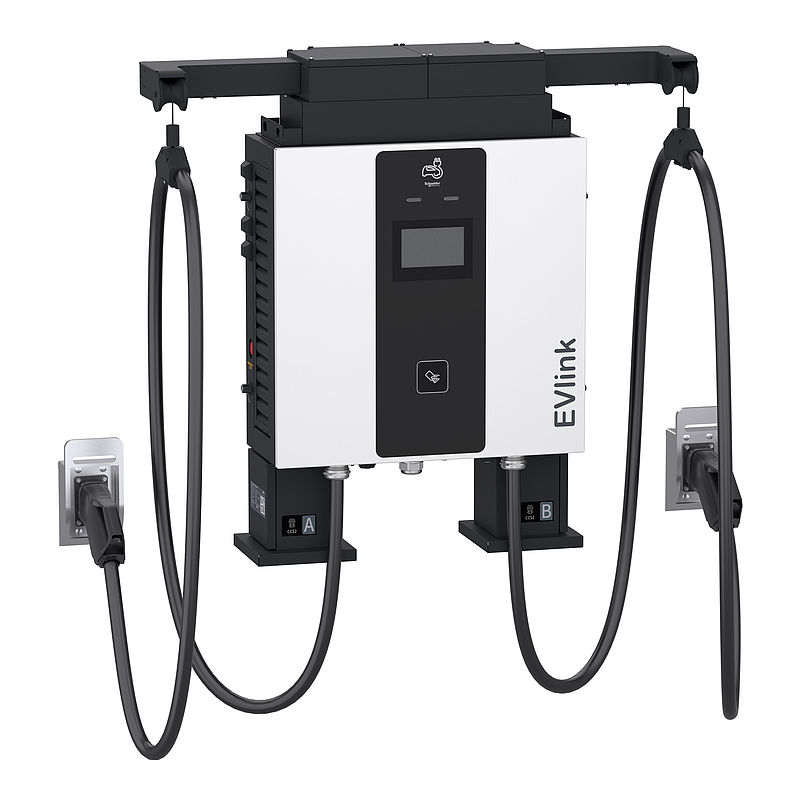

Pro DC Wallbox 60kW, 2xCCS2 5m, mit Kabelmanagementsystem, 4G, ISO15118, IK10, IP55, C3M, Display
EVD1S60TBB
Materialpreisgruppe
: AZ
24.500,00 EUR
EAN Code: 3606482455443
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Technical illustration
|
Download |
|
User guide
|
Download |
|
Brochure
|
Download |
|
Certificate
|
Download |
|
Instruction sheet
|
Download |
|
CAD
|
Download |
|
How to video
|
Video anzeigen |
|
Firmware
|
Download |
|
Catalog
|
Download |
|
Technical Drawing
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (1)
Montage-Artikel: Kompatible Produkte
Montage-Artikel (2)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | EVlink |
| Produktname | EVlink Pro DC |
| Produkt- oder Komponententyp | Schnellladestation |
| Installationstyp | Innen/außen |
| Beschreibung der Pole | 3-polig + N + E | Zusatzmerkmale |
| Kompatible Produktfamilie | EVlink EVlink Field Service EVlink EVlink Load Management System |
| Geräteanwendung | Ladegerät für Elektrofahrzeuge |
| Montageort | Wandmontage Bodenständer mit Stele (separat zu bestellen) |
| Erdungssystem | TN-S TN-C-S TT IT-kompatibel mit zusätzlichem Trenntransformator im Stromnetz |
| Nennhilfsspannung [UH,nom] | 380 - 415 V AC bei 50 Hz, 3 Phasen + Nullleiter |
| Eingangsstrom | 97…107 A |
| Nennleistung am Ausgang | CCS Combo 2: 60 kW at 1,5…200 A, 150...1000 V, DC |
| Ausgangstyp | Seite: 2 Ladekabel of 5 m |
| Anzahl der Ausgänge | 2 |
| Anschlusstyp | CCS Combo 2 |
| Geliefertes Zubehör | 1 meter display je Ausgang cable management system |
| Schutzfunktionen | Kurzschlussschutz am Ausgang Überlastschutz Erdschluss Fehlerstromschutzschalter mit Überstromschutz (RCBO) Schutz gegen Temperaturanstieg |
| Authentifizierungssystem | Plakette RFID entspricht ISO/IEC 14443 A und B Plakette NFC |
| Displaytyp | LCD-Touchscreen : 7 Zoll |
| Main user language (constantly evolving) | Dänisch Niederländisch Englisch Französisch Deutsch Norwegisch Spanisch |
| Steuertastentyp | Charge interruption button |
| Material | Gehäuse: Edelstahl 304 Aluminium |
| Farbe | Vorderseite: Signalweiß (RAL 9003) Gehäuse: schwarz (Pantone black C) |
| Wirkungsgrad | 95 % |
| Leistungsfaktor | 0,99 |
| Umgebungstemperatur bei Betrieb | -30…55 °C (with derating above 50 °C) |
| Höhe | 1204 mm |
| Breite | 1303 mm |
| Tiefe | 339 mm |
| Produktgewicht | 131 kg (without power module) 161 kg (with power module) |
| Dienste | Kommerzieller Service Plan Commissioning service Warranty extension up to 5 years Repair service |
| Ethernet-Service | Web-Browser |
| Kommunikationsport-Protokoll | OCPP 1.6 |
| Kommunikationsnetztyp | 4G WLAN TCP/IP WLAN |
Montage |
| elektromagnetische Verträglichkeit | Störfestigkeit für industrielle Umgebungen: Emissionsnorm für industrielle Umgebungen: |
| Schutzart (IP) | IP55 |
| Schutzart (IK) | IK10 Bildschirm: IK08 |
| Umgebungstemperatur bei Lagerung | -40…70 °C |
| Betriebshöhe | 0 - 2.000 m |
| Relative Luftfeuchtigkeit | 5…95 %, Betauung nicht zulässig |
| Normen | IEC 61851-1:Hrsg. 3 IEC 61851-23:ed. 1 IEC 62196-1 IEC 62196-3 EN/IEC 61000-6-2:2005 EN/IEC 61000-6-4:Klasse A ISO 15118 DIN 70121 |
| Atmosphärische/Korrosivitäts-Kategorie | C3 | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 76,500 cm |
| VPE 1 Breite | 111,000 cm |
| VPE 1 Länge | 125,000 cm |
| VPE 1 Gewicht | 193,990 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Environmental data| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| SCIP-Nummer | 5ac9138c-a36d-4dcb-9d64-4a599808ae5a |
| CO2-Bilanz (kg CO2 eq.) | 8596 |
19 Dokumente
| EcoStruxure for eMobility in Buildings - System Release Note - October 2024 19/01/25 · Firmware | 0,6 MB | Download |
| eMobility Solutions - Catalog 2025
19/01/25 · Catalog |
32,0 MB | Download |
| Fast charging station, EVlink ProDC, 60kW 15/01/25 · Environmental Disclosure | 0,4 MB | Download |
| Fast charging station, EVlink ProDC, 60kW 15/01/25 · Circularity Profile | 0,4 MB | Download |
| EVlink Pro DC 60kW - ID Design 15/01/25 · Technical Drawing | 0,6 MB | Download |
| How To Install EVlink Pro DC 60 - Wall Mounted
15/01/25 · How to video |
378,3 MB | Video anzeigen |
| EVlink Pro DC 60 Firmware CCS2 CCS2 (Used for EVD1S60TBB) 15/01/25 · Firmware | 67,0 MB | Download |
| EVlink Pro DC 60 Firmware CCS2 CHAdeMO (Used for EEVD1S60THB) 15/01/25 · Firmware | 67,0 MB | Download |
| EVlink Pro DC 60kW - 2xCCS2 - with cable management - 2D views 15/01/25 · CAD | 0,1 MB | Download |
| EVlink Pro DC 60kW - 2xCCS2 - with cable management - 3D-simplified 15/01/25 · CAD | 11,0 MB | Download |
| EVlink Pro DC 60, Installation Manual 15/01/25 · Instruction sheet | 11,9 MB | Download |
| EVlink Pro DC 60kW - Plan for customization 15/01/25 · Technical Drawing | 2,8 MB | Download |
| EVlink Pro DC 60 Certificate CB Test IEC 61851 TUV 15/01/25 · Certificate | 0,5 MB | Download |
| Brochure - EVlink Pro DC 60kW 15/01/25 · Brochure | 1,5 MB | Download |
| How To Install a Floor-standing EVlink Pro DC 60 charging station
15/01/25 · How to video |
306,3 MB | Video anzeigen |
| EVlink Pro DC 60, User Manual 15/01/25 · User guide | 5,3 MB | Download |
| EVlink Pro DC 60kW with cable management system - 2D Dimensions 15/01/25 · Technical illustration | 0,0 MB | Download |
| EVlink Pro DC 60, EU Declaration of Conformity 15/01/25 · Declaration of conformity | 0,3 MB | Download |
| EVD1S60TBB China-RoHS-Erklärung
14/01/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
