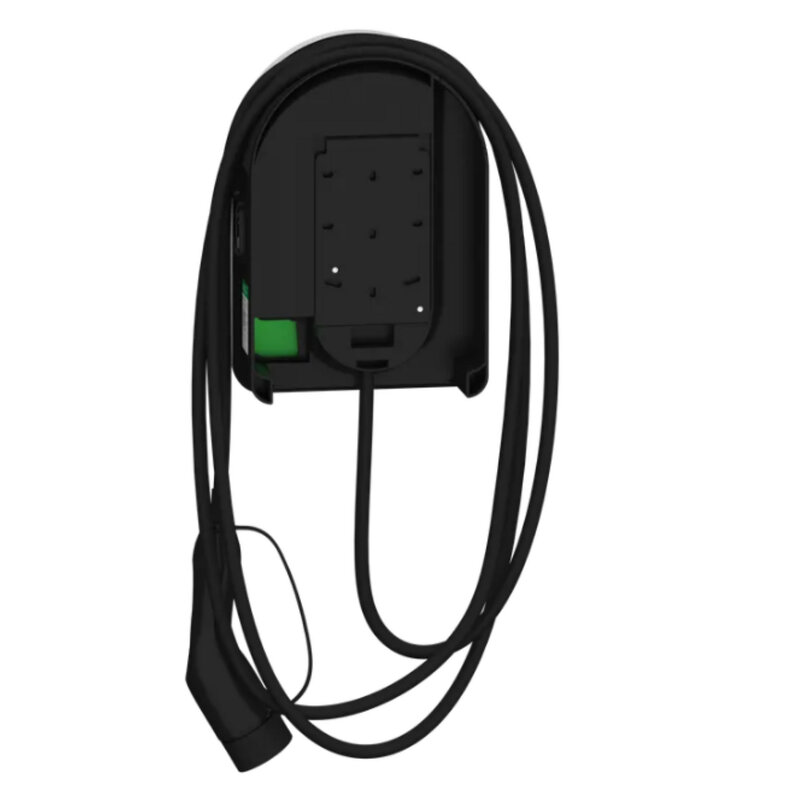

Smarte Wallbox Schneider Charge, 11kW, T2 Kabel 5m, 6mA Erkennung, Innen/Außen, Wi-Fi, App-Steuerung
EVH5A11N2C5
Materialpreisgruppe
: AZ
670,00 EUR
EAN Code: 3606486961162
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Benutzerhandbuch System & Lösung
|
Download |
|
Konformitätserklärung
|
Download |
|
Gebrauchsanleitung
|
Download |
|
How To Video
|
Download |
|
Promotional video
|
Download |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
|
Anwendungshinweise
|
Download |
|
Benutzerhandbuch
|
Download |
|
Broschüre
|
Download |
|
Zertifikat
|
Download |
|
Offer Marketing Illustration
|
Download |
|
Maßzeichnung
|
Download |
|
CAD
|
Download |
|
Katalog
|
Download |
|
Technical illustration
|
Download |
|
Firmware
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Schneider Charge |
| Produktname | Schneider Charge |
| Produkt- oder Komponententyp | Ladestation |
| Beschreibung der Pole | 3P + N |
| Montagemodus | Wandmontage |
| Max. Leistung | 11 kW 16 A |
| Anzahl der Ladepunkte | 1 |
| Anschluss an das Fahrzeug | Fest angeschlagenes Kabel T2 unten 5 m | Zusatzmerkmale |
| Bemessungsbetriebsspannung | 400 V AC 50 - 60 Hz +/-10 % |
| Erdungssystem | IT 230 TT TN-S |
| Anzahl der Eingänge | 1 |
| Eingangstyp | Potentialfreier Kontakt für dynamisches Energiemanagement |
| Lokale Signalisierung | rot, grün und blau 1 LED, Funktion: Ladestatus |
| Schutzart | Erdschlussschutz |
| Höhe | 352 mm |
| Breite | 244 mm |
| Tiefe | 117 mm |
| Produktgewicht | 4,4 kg |
| Farbe | Weiß/grün |
| Normen | EN 61851 IEC 61851-1 |
| Kommunikationsnetztyp | WLAN Drahtlos Ethernet |
| Kommunikationsprotokoll | OCPP 1.6, for connection to the Schneider Electric Wiser app | Montage |
| Schutzart (IP) | IP55 entspricht EN/IEC 60529 |
| Schutzart (IK) | IK10 |
| Umgebungstemperatur bei Betrieb | -30…55 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C |
| Relative Luftfeuchtigkeit | 5…95 % |
| Betriebshöhe | 0 - 2.000 m | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 30,000 cm |
| VPE 1 Breite | 35,000 cm |
| VPE 1 Länge | 50,000 cm |
| VPE 1 Gewicht | 6,854 kg |
| VPE 2 Art | P12 |
| VPE 2 Menge | 18 |
| VPE 2 Höhe | 103,000 cm |
| VPE 2 Breite | 80,000 cm |
| VPE 2 Länge | 120,000 cm |
| VPE 2 Gewicht | 137,000 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Mercury free
|
Ja |
37 Dokumente
| Schneider Charge - User Manual - Long Version - EN 23/10/24 · Benutzerhandbuch | 38,9 MB | Download |
| Schneider Charge - Manuel d'utilisation - Version longue - FR 23/10/24 · Benutzerhandbuch | 39,6 MB | Download |
| Schneider Charge - Firmware 23/10/24 · Firmware | 0,2 MB | Download |
| Schneider Charge - Manuale d'uso - IT 23/10/24 · Benutzerhandbuch | 38,7 MB | Download |
| Schneider Charge - Manual del usuario - ES 23/10/24 · Benutzerhandbuch | 38,7 MB | Download |
| Schneider Charge - Benutzerhandbuch - DE 23/10/24 · Benutzerhandbuch | 38,7 MB | Download |
| Schneider Charge - Guide d’utilisation de l’appareil
17/10/24 · Benutzerhandbuch |
48,4 MB | Download |
| Schneider Charge - Manual del usuario del dispositivo
17/10/24 · Benutzerhandbuch |
50,6 MB | Download |
| Schneider Charge - Device user guide
17/10/24 · Benutzerhandbuch |
48,8 MB | Download |
| Schneider Charge - Geräte Benutzerhandbuch
17/10/24 · Benutzerhandbuch |
50,7 MB | Download |
| Schneider Charge EU Declaration of Conformity Schneider Electric 16/10/24 · Konformitätserklärung | 0,2 MB | Download |
| EVH5A11N2C5 China-RoHS-Erklärung
16/10/24 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| EVH5A11N2C5 REACh-Erklärung
16/10/24 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| EVH5A11N2C5 EU-RoHS-Erklärung
16/10/24 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| Schneider Charge with 5m Attached cable - 2D views 15/10/24 · CAD | 0,3 MB | Download |
| Schneider Charge with 5m Attached cable - CAD simplified model 15/10/24 · CAD | 16,4 MB | Download |
| CS_GMA-518099--Schneider, Charging System, Certificate, RCM, Global Mark Pty LTD 15/10/24 · Certificate | 0,2 MB | Download |
| Energiemanagement - Gateway für das energieeffiziente Haus
15/10/24 · Broschüre |
5,1 MB | Download |
| How to commission Schneider Charge with Wiser Home
08/10/24 · How To Video |
115,8 MB | Download |
| How to use Schneider Charge with Wiser Home
08/10/24 · How To Video |
80,6 MB | Download |
| How to Install Schneider Charge
08/10/24 · How To Video |
313,2 MB | Download |
| How to Commission Schneider Charge with eSetup 08/10/24 · How To Video | 141,2 MB | Download |
| How To Install and pair Anti-tripping modules with Schneider Charge
08/10/24 · How To Video |
313,7 MB | Download |
| Schneider Charge Quick Guide for new APP integration
02/10/24 · Benutzerhandbuch System & Lösung |
1,9 MB | Download |
| Schneider Home solution - Catalog IEC 01/10/24 · Katalog | 5,2 MB | Download |
| Schneider Charge-Unique Selling Points 27/09/24 · Offer Marketing Illustration | 2,5 MB | Download |
| Schneider Charge-Unique Selling Points 27/09/24 · Offer Marketing Illustration | 2,4 MB | Download |
| Schneider Charge for Residential Application_ End-to-end SE Solution 19/09/24 · Anwendungshinweise | 2,2 MB | Download |
| Schneider Charge 7,4/11/22KW 1P+N/3P+N 16/32A T2S TIC 19/09/24 · Produktumweltprofil | 0,4 MB | Download |
| Schneider Charge 7,4/11/22KW 1P+N/3P+N 16/32A T2S TIC 19/09/24 · Entsorgungsinformation | 0,3 MB | Download |
| Schneider Charge - Inbetriebnahme mit der Wiser Home oder eSetup Anwendung_EN_FR_DE_ES 19/09/24 · Gebrauchsanleitung | 39,3 MB | Download |
| Schneider Charge with 5m Attached Cable - 2D Dimension 18/09/24 · Maßzeichnung | 0,8 MB | Download |
| Schneider Charge Certificate CB Test IEC 61851 LCIE 17/09/24 · Zertifikat | 0,3 MB | Download |
| Schneider Charge Certificate CB Test IEC 61851 LCIE 17/09/24 · Zertifikat | 0,4 MB | Download |
| Schneider Charge Residential solution - Open to 3rd party App 16/09/24 · Anwendungshinweise | 0,9 MB | Download |
| Introducing Schneider Charge, EV charger for single-family homes
15/09/24 · Promotional video |
1,1 MB | Download |
| 01/01/70 Technical illustration | 0,0 MB | Download |
