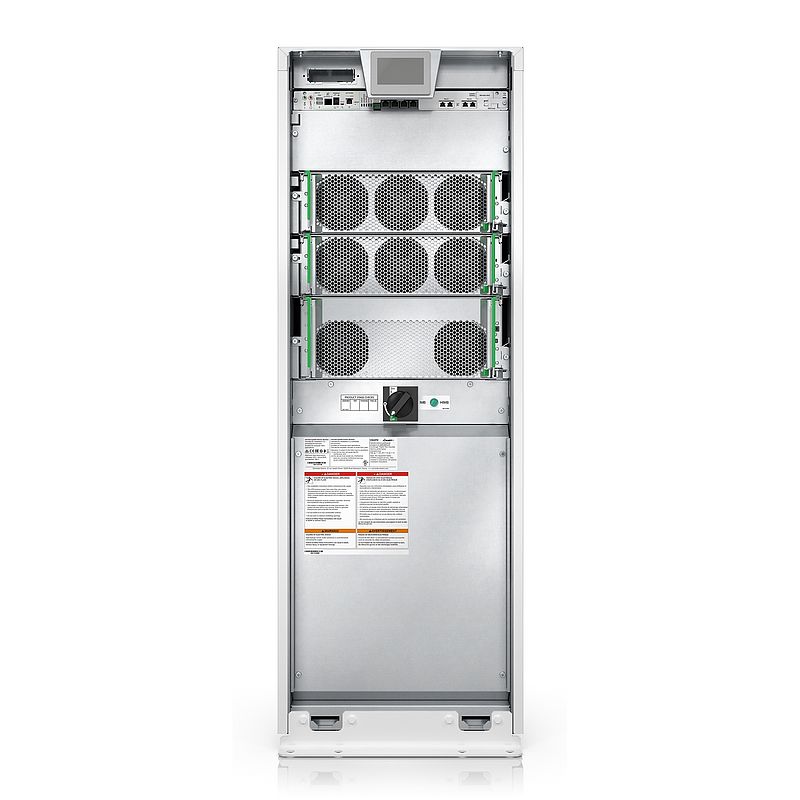

Galaxy VS USV, 100 kW, 400 V, für externe Batterien, Start-up 5 x 8

GVSUPS100KHS
Green Premium
Jetzt kaufen
In den Einkaufswagen
Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt Download
Umweltzertifikat  (ROHS/REACH) Download
Konformitätserklärung Download
Produktumweltprofil Download
Spezifikationsleitfaden Download
Broschüre Download
BIM Model Download
Entsorgungsinformation Download
Benutzerhandbuch Download
Informationsvideo Download
Zertifikat Download
Certificate of Origin Download
Maßzeichnung Download
Handout Download
Katalog Download
Firmware Download
Alle Dokumente

Dieses Produkt ist kompatibel mit

Zubehörteile: Kompatible Produkte

AP9644

USV-Netzwerkmanagement-Karte LCES2 mit Modbus, Ethernet und Aux-Sensoren
Zubehörteile (1)

Schnittstellen-Anschlüsse: Kompatible Produkte

GVSOPT002

Galaxy VS Seismologisches Set für modularen Batterieschrank oder 521 mm breite USV
GVSOPT006

Galaxy VS Parallel-Kommunikationsset
GVSOPT001

Galaxy VS Luftfilter-Set für 521 mm breite USV
Schnittstellen-Anschlüsse (3)

Service Bypass Panel: Kompatible Produkte

GVSBPAR60K120H

Paralleles Wartungs-Bypass-Panel für 2 USVs, 60-120kW, 400V, Wandmontage, für Galaxy VS und Easy UPS 3S
GVSBPSU80K120H

Wartungs-Bypass-Panel, Einzelgerät, 80-120kW, 400V, Wandmontage, für Galaxy VS und Easy UPS 3S/3M
Service Bypass Panel (2)

: Kompatible Produkte

AP9644

USV-Netzwerkmanagement-Karte LCES2 mit Modbus, Ethernet und Aux-Sensoren
29452

Hilfsschalter in SPS-Ausführung mit 1 Kontakt, Schalter Status OF/SD/SDE/SDV, Ith 5A
LV429338T

Drehantrieb mit Türkupplung für ComPacT NSX 100/160/250, schwarzer Griff, Achsenlänge 185 bis 600 mm, IP55

155,00 EUR
(3)

: Kompatible Produkte

AP9644

USV-Netzwerkmanagement-Karte LCES2 mit Modbus, Ethernet und Aux-Sensoren
29452

Hilfsschalter in SPS-Ausführung mit 1 Kontakt, Schalter Status OF/SD/SDE/SDV, Ith 5A
LV429338T

Drehantrieb mit Türkupplung für ComPacT NSX 100/160/250, schwarzer Griff, Achsenlänge 185 bis 600 mm, IP55

155,00 EUR
(3)

Batterien: Kompatible Produkte

GVSCBC7C

Galaxy VS Classic Battery Cabinet with batteries, IEC, 700mm wide - Config C
LIBSESMG13IEC

Galaxy Lithium-Ionen-Batterieschrank IEC mit 13 x 2,04 kWh Batteriemodulen
LIBSESMG16IEC

Galaxy Lithium-ion Battery Cabinet IEC with 16 x 2.04 kWh battery modules
GVEBC11

Leeres Batteriegehäuse, 1100 mm breit
GVEBC7

Leeres Batteriegehäuse, 700 mm breit
GVSBBB100K200H

Galaxy VS Batterie-Leistungsschalter-Gehäuse, 100-200 kW, 400 V
GVSBBK100K200H

Galaxy VS Batterie-Leistungsschalter-Set, 100-200 kW, 400 V
GVSCBC10A2

Klassischer Batterieschrank, IEC, 1000mm breit, Konfiguration A2, Galaxy VS/VL und Easy UPS 3-Phase Modular
GVSCBC10B2

Klassischer Batterieschrank, IEC, 1000mm breit, Konfiguration B2, Galaxy VS/VL und Easy UPS 3-Phase Modular
Batterien (10)

: Kompatible Produkte

AP9644

USV-Netzwerkmanagement-Karte LCES2 mit Modbus, Ethernet und Aux-Sensoren
29452

Hilfsschalter in SPS-Ausführung mit 1 Kontakt, Schalter Status OF/SD/SDE/SDV, Ith 5A
LV429338T

Drehantrieb mit Türkupplung für ComPacT NSX 100/160/250, schwarzer Griff, Achsenlänge 185 bis 600 mm, IP55

155,00 EUR
(3)

Spezifikationen

Übersicht
Ausführung Ein hocheffizientes, einfach zu implementierendes, dreiphasiges und unterbrechungsfreies Netzteil (USV) für den Leistungsbereich 100 kW (400 V). Es sorgt für erstklassigen Stromversorgungsschutz für Datacenter am Netzwerkrand, kleine und mittlere Datacenter sowie für eine kritische Infrastruktur in gewerblichen und industriellen Anwendungen. Dank der kompakten Bauweise, der Hochleistungstechnologie und der modularen Architektur sind die Gesamtbetriebskosten niedrig und die Betriebseffizienz auf höchstem Niveau. Galaxy VS reduziert mit dem patentierten ECOnversion-Modus Ihre Energieverluste um bis zu 66% – und das bei einem Wirkungsgrad von bis zu 99% und höheren Energieeinsparungen als bei unserer branchenführenden Effizienz von 97% im normalen Betriebsmodus. Die USV ist EcoStruxure-fähig, um Ihnen dank Cloud-basierter Fernüberwachung und Verwaltung über Ihr Smartphone Sorgenfreiheit zu geben. Beinhaltet Start-up-Service 5 x 8. Informationen zur Batterielaufzeit finden Sie in den unter der Registerkarte „Dokumente“ veröffentlichten Diagrammen zur Laufzeit.
Lieferzeit Normalerweise Versand innerhalb von zwei Wochen
Hauptmerkmale
Haupteingangsspannung 400 V 3 Phasen
Weitere Eingangsspannung 380 V
415 V
Hauptausgangsspannung 400 V3 Phasen
Weitere Ausgangsspannung 380 V
415 V
Bemessungsleistung in W 100 kW
Nennleistung in VA 100 kVA
Typ des Ausgangssteckers Fest verdrahtet 5-adrig (3P + N + E) 1
Batterietyp Externes Batteriesystem
Li-Ion (Lithium-Ionen)
VRLA
Geliefertes Zubehör Staubfilter
Installationsanleitung
Integriertes Netzwerkmanagement
Leistungsmodule werden installiert geliefert
Inbetriebnahme-Service
Kabeleinführung oben und unten
Baureihe Galaxy VS
Kompatible Produktfamilie Galaxy VS
Allgemein
Toleranz Bypass-Spannung +/- 10 %
Max. Bypass-Eingangsstrom 161 A
Redundant No
Produkt- oder Komponententyp Unterbrechungsfreie Stromversorgung (USV)
Abmessungen
Farbe Weiß
Höhe 148,5 cm
Breite 52,1 cm
Tiefe 84,7 cm
Produktgewicht 250 kg
USB-kompatibel No
Eingang
Netzwerkfrequenz 40 - 70 Hz
Anzahl der Eingangsanschlüsse 1 fest verdrahtet 4-adrig (3P + E)
1 fest verdrahtet 5-adrig (3P + N + E)
Eingangsspannungsgrenzen 340 - 460 V 400 V
Max. Eingangsstrom 182 A
Max. Kurzschlussfestigket (Icw) 65 kA
Oberschwingungsverzerrung am Eingang Weniger als 3 % bei Volllast
Leistungsfaktor der Last Von 0,7 kapazitiv bis 0,7 induktiv ohne leistungsreduzierung
Eingangsleistungsfaktor bei Volllast 0,99
Ausgang
Max. konfigurierbare Leistung in W 100 kW
Oberschwingungsverzerrung Weniger als 3 %
Ausgangsfrequenz 50 Hz Netzsynchronisation
60 Hz Netzsynchronisation
60 Hz +/-0,1 % für 60 Hz Nominal nicht synchronisiert
50 Hz +/-0,1 % für 50 Hz Nominal nicht synchronisiert
Scheitelfaktor 2,5
Wellentyp Sinuswelle
Toleranz der Ausgangsspannung +/-1 % nach 50 ms
Oberschwingungsverzerrung am Ausgang < 1% linear load and < 3% non-linear load
Überlastbetrieb des Ausgangs 10 Minuten bei 125 % und 60 Sekunden bei 150 %
Bypass-Typ Integrierter statischer Bypass
Max. konfigurierbare Leistung in VA 100 kVA
Konformität
Normen CSA C22.2 Nr. 107.3
EN/IEC 62040-1
EN/IEC 62040-2
EN/IEC 62040-3
FCC Teil 15 Klasse A
IEC 60721-4-2 Level 2M2
UL 1778 5. Auflage
Umgebung
Umgebungstemperatur bei Betrieb 0…40 °C
Relative Luftfeuchtigkeit 0…95 % nicht kondensierend
Betriebshöhe 0 - 3.281 ft
Umgebungstemperatur bei Lagerung -25…55 °C
Relative Feuchtigkeit bei Lagerung 10…80 % nicht kondensierend
Aufbewahrungshöhe 0,0000000000…15240,0000000000 m
Geräuschpegel 65 dBA
Wärmeabgabe 9499,4 Btu/h
Schutzart (IP) IP21
Batterien und Überbrückungszeit
Batteriespannung 480 - 576 V DC
Batteriespannung entladen 384 V DC
Max. Entladestrom 271 A
Batterieleistung in VAh 0 VAh Laufzeit
Kommunikation & Management
freie Steckplätze 1
Bedienfeld LCD-Benutzeroberfläche mit Touchscreen
Verpackungseinheiten
VPE 1 Gewicht 275 kg
VPE 1 Höhe 168 cm
VPE 1 Breite 99 cm
VPE 1 Länge 64 cm
VPE 1 Art PCE
VPE 1 Menge 1
Vertragliche Gewährleistung
Gewährleistung Ein Jahr Vor-Ort-Reparatur oder Austausch mit werkseitig autorisierter Inbetriebnahme

Nachhaltigkeit

Green Premium

Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.

Weitere Informationen

Nachhaltigkeit
Angebotsstatus nachhaltiges Produkt Green Premium Produkt
EU-RoHS-Richtlinie Konform mit Ausnahmen
Mercury free Ja
