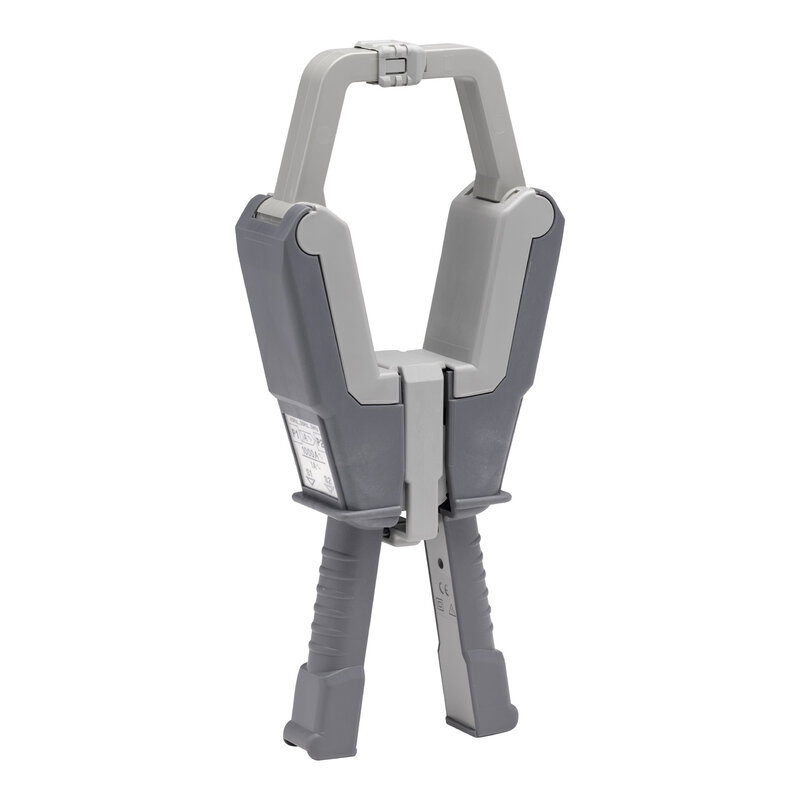

Vigilohm MFL, mobile Ortungssonde, CP15, Durchmesser 100 mm für IMDMFLK1

IMDCP100

Materialpreisgruppe : DD

2.141,00 EUR

EAN Code: 3606482077553

Jetzt kaufen

Hauptdokumente

Produktdatenblatt	Download
Sonstiger technischer Leitfaden	Download
Gebrauchsanleitung	Download
Benutzerhandbuch	Download
Katalog	Download
Umweltzertifikat (ROHS/REACH)	Download

Hauptmerkmale
Baureihe	Vigilohm
Baureihe	Vigilohm
Produktname	Vigilohm MFL
Produkt- oder Komponententyp	Fühler
Durchmesser	82 mm
[In] Bemessungsstrom	1000 A 2000 A 3000 A
Zusatzmerkmale
Messstrom	1…3600 A
[Ue] Bemessungs-Betriebsspannung	600 V AC/DC
Messeingänge	Einstellbar auf Strompegel 1...10 A (1000 A) +/- 2.5 % Einstellbar auf Strompegel 10...300 A (1000 A) phase error 2.5° +/- 2 % Einstellbar auf Strompegel 300...1000 A (1000 A) phase error 1° +/- 1 % Einstellbar auf Strompegel 100...500 A (2000 A) phase error 1° +/- 1.5 % Einstellbar auf Strompegel 500...1000 A (2000 A) phase error 1° +/- 1 % Einstellbar auf Strompegel 1000...2000 A (2000 A) phase error 0.7° +/- 0.75 % Einstellbar auf Strompegel 500...1000 A (3000 A) phase error 1° +/- 1 % Einstellbar auf Strompegel 1000...2000 A (3000 A) phase error 0.7° +/- 0.75 % 2000...3600 A (3000 A) phase error 0.5° +/- 0.5 %
Produktgewicht	1900 g
Höhe	334 mm
Breite	147 mm
Tiefe	52 mm
Umgebungstemperatur bei Betrieb	-10…55 °C
Umgebungstemperatur bei Lagerung	-40…70 °C
Montage
Isolationsspannung	600 V III 2
Standards	IEC 61010-1: 2010 EN 61326: 1998 (Störungen)
Relative Luftfeuchtigkeit	0…85 % bei 31 °C nicht kondensierend
Verpackungseinheiten
VPE 1 Art	PCE
VPE 1 Menge	1
VPE 1 Höhe	7,000 cm
VPE 1 Breite	17,500 cm
VPE 1 Länge	36,000 cm
VPE 1 Gewicht	1,644 kg
VPE 2 Art	S03
VPE 2 Menge	5
VPE 2 Höhe	30,000 cm
VPE 2 Breite	30,000 cm
VPE 2 Länge	40,000 cm
VPE 2 Gewicht	8,636 kg
Vertragliche Gewährleistung
Gewährleistung	18 Monate

Environmental data

REACh frei von SVHC	Ja
EU-RoHS-Richtlinie	Konform EU-RoHS-Deklaration
WEEE	Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen
Rücknahme	No
