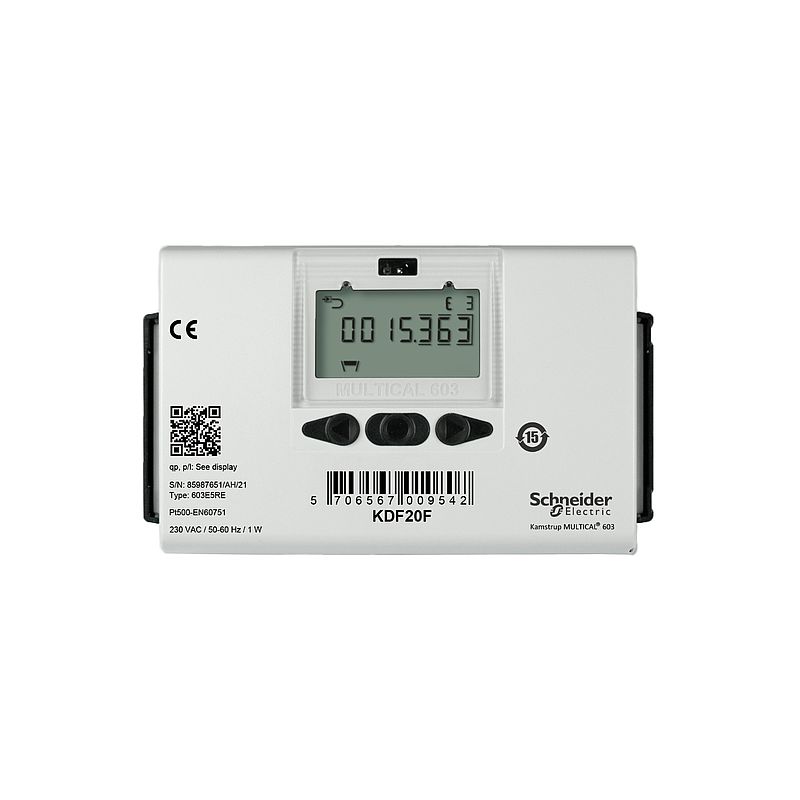

Durchflussmesser der KD-Reihe, DN25 aus Flanschblech, Nennstrom 6 m³/h, Durchflussmesser
KDF20F
Hauptdokumente
 Produktdatenblatt |
Download |
|
Sonstiger technischer Leitfaden
|
Download |
|
Gebrauchsanleitung
|
Download |
|
User guide
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | KD Series |
| Produkt- oder Komponententyp | Flow meter |
| Messwerttyp | Flow |
| Geräteanwendung | Energy metering Sub-metering |
| Position | Betriebsraum |
| Geräteaufbau | Keypad |
| Kalibrierungszertifikat | Yes |
| Farbe | Off white |
| Tiefe | 108 mm |
| Höhe | 108 mm |
| Produktgewicht | 4,6 kg |
| Breite | 260 mm |
| Displaytyp | LCD |
| Gehäusematerial | Thermoplastic, PC 10 % GF with TPE |
| Energy units | L M3 |
| Field programmable | Yes |
| Fitting material | Edelstahlfarben |
| Passende Größe | DN25 |
| Passender Typ | Flanged |
| Flow measurement accuracy | +/-1 % |
| Flow measurement range | 0.06...12 m3/h |
| Sensortyp | Ultraschallsensor flow Thermistor Temperatur |
| [Ui] Bemessungs-Isolationsspannung | 3,75 kV |
| Schutzart (IP) | IP65 |
| Kontrollflüssigkeit | Wasser |
| Meter location | Flow line |
| Temperatur der Betriebsflüssigkeit | 2…130 °C |
| Relative Luftfeuchtigkeit | 0…100 % rF, nicht kondensierend |
| Umgebungstemperatur bei Betrieb | 5…55 °C |
| Ausgangstyp | Analog |
| Pipe material | Metallisch Polymer |
| Netzwerkfrequenz | 50 Hz 60 Hz |
| Druckstufe | PN25 |
| Normen | EN 1434 class A (MID Class E1) EN 1434 class C (MID Class E2) |
| Relative Feuchtigkeit bei Lagerung | 0…100 % rF, nicht kondensierend |
| Umgebungstemperatur bei Lagerung | -25…60 °C |
| [UH,nom] Bemessungsbetriebsspannung | 230 V AC 24 V AC 161...264 V AC 12-36 V AC |
| Genauigkeit der Temperaturmessung | +/-4 % |
| Messung der Temperatur | 2…130 °C | Zusatzmerkmale |
| Totalizer quantities | 1 |
| Funktion verfügbar | Protokollieren Totalizer resetable |
| Leistungsaufnahme in W | 1 W |
| maximaler Druckabfall | 0,14 bar |
| Max. Schaltabstand | 260 mm |
| Displayauflösung | 7 digits |
| Klemmverbindungskapazität | <= 1 mm² | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 21,0 cm |
| VPE 1 Breite | 33,0 cm |
| VPE 1 Länge | 23,2 cm |
| VPE 1 Gewicht | 5,74 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
3 Dokumente
K Series Ultrasonic Heat-Cool Metering Series - Quick Installation Instructions
 18/09/24 · Gebrauchsanleitung |
9,0 MB | Download |
| K Series Ultrasonic Heat-Cool Metering - Specification Sheet
18/09/24 · Sonstiger technischer Leitfaden |
7,8 MB | Download |
| K Series Ultrasonic Heat-Cool Meter, Changing the DDD Code User Guide
F-23301 · 15/09/24 · User guide |
2,0 MB | Download |
