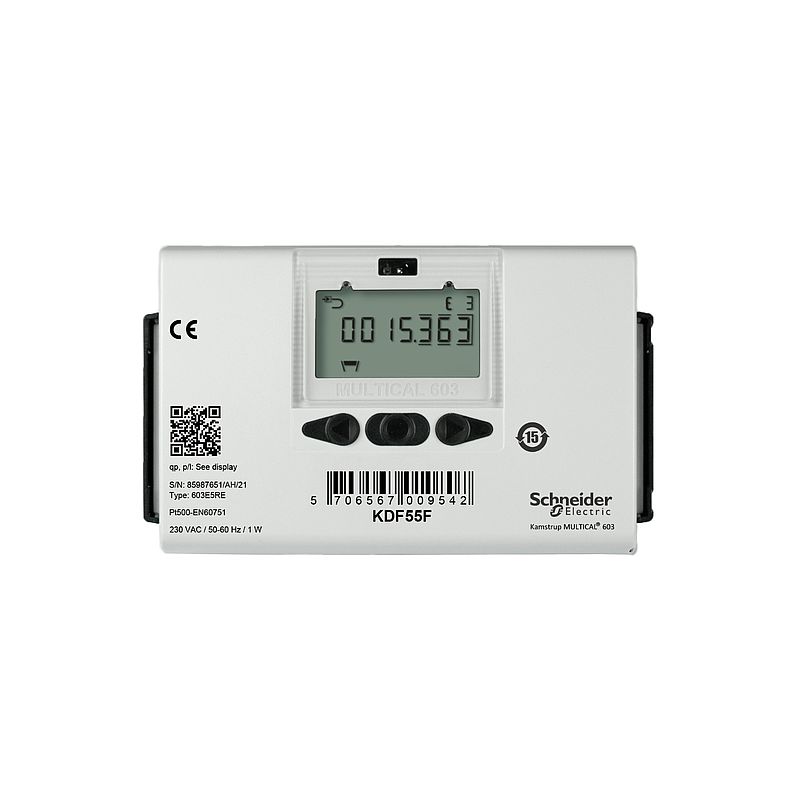

Durchflussmesser der KD-Serie, DN100, Edelstahl mit Flanschanschluss, Nennstrom 100 m³/h, Durchflussmesser
KDF55F
Hauptdokumente
 Produktdatenblatt |
Download |
|
Sonstiger technischer Leitfaden
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Benutzerhandbuch
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | KD Series |
| Produkt- oder Komponententyp | Flow meter |
| Messwerttyp | Flow |
| Geräteanwendung | Energy metering Sub-metering |
| Position | Betriebsraum |
| Geräteaufbau | Keypad |
| Kalibrierungszertifikat | Yes |
| Farbe | Off white |
| Tiefe | 200 mm |
| Höhe | 200 mm |
| Produktgewicht | 21,7 kg |
| Breite | 360 mm |
| Displaytyp | LCD |
| Gehäusematerial | Thermoplastic, PC 10 % GF with TPE |
| Energy units | L M3 |
| Field programmable | Yes |
| Fitting material | Edelstahlfarben |
| Passende Größe | DN100 |
| Passender Typ | Flanged |
| Flow measurement accuracy | +/-1 % |
| Flow measurement range | 1...200 m3/h |
| Sensortyp | Ultraschallsensor flow Thermistor Temperatur |
| [Ui] Bemessungs-Isolationsspannung | 3,75 kV |
| Schutzart (IP) | IP65 |
| Kontrollflüssigkeit | Wasser |
| Meter location | Flow line |
| Temperatur der Betriebsflüssigkeit | 2…130 °C |
| Relative Luftfeuchtigkeit | 0…100 % rF, nicht kondensierend |
| Umgebungstemperatur bei Betrieb | 5…55 °C |
| Ausgangstyp | Analog |
| Pipe material | Metallisch Polymer |
| Netzwerkfrequenz | 50 Hz 60 Hz |
| Größe des Drucksensors | PN25 |
| Normen | EN 1434 class A (MID Class E1) EN 1434 class C (MID Class E2) |
| Relative Feuchtigkeit bei Lagerung | 0…100 % rF, nicht kondensierend |
| Umgebungstemperatur bei Lagerung | -25…60 °C |
| [UH,nom] Bemessungsbetriebsspannung | 230 V AC 24 V AC 161...264 V AC 12-36 V AC |
| Genauigkeit der Temperaturmessung | +/-4 % |
| Messung der Temperatur | 2…130 °C | Zusatzmerkmale |
| Totalizer quantities | 1 |
| Funktion verfügbar | Protokollieren Totalizer resetable |
| Leistungsaufnahme in W | 1 W |
| maximaler Druckabfall | 0,14 bar |
| Max. Schaltabstand | 360 mm |
| Displayauflösung | 7 digits |
| Klemmverbindungskapazität | <= 1 mm² | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 52,0 cm |
| VPE 1 Breite | 83,4 cm |
| VPE 1 Länge | 55,2 cm |
| VPE 1 Gewicht | 22,52 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Environmental data
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | No |
