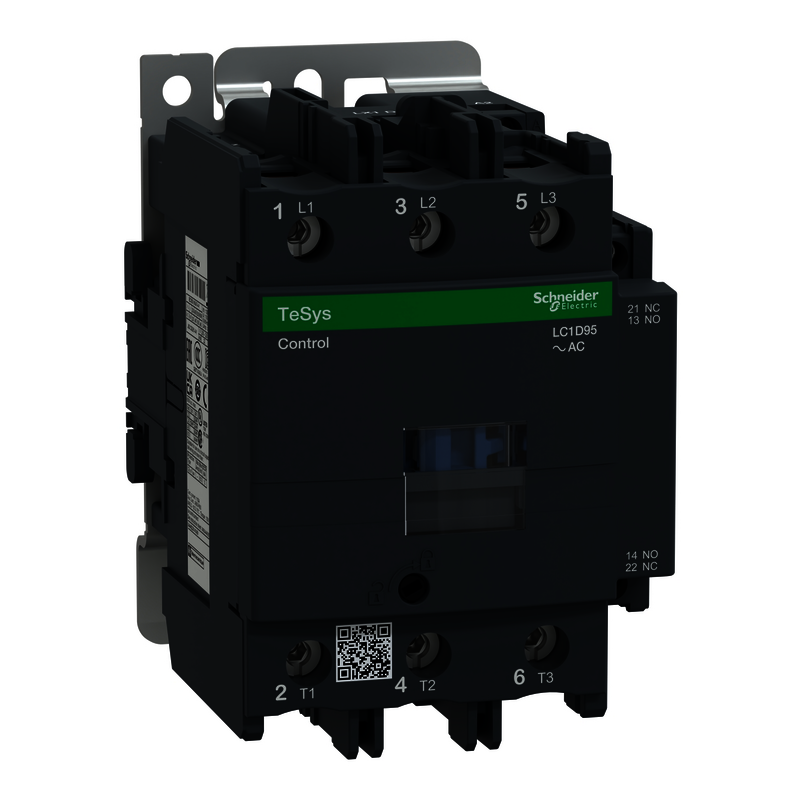

Leistungsschütz LC1D 3p, +1S+1Ö, 45 kW, 95 A, 400 V AC3, Spule 230 V AC
LC1D95P7
Materialpreisgruppe
: A1
468,00 EUR
EAN Code: 3389110451733
Hauptdokumente
 Produktdatenblatt |
Download |
|
Konformitätserklärung
|
Download |
|
Technische Zeichnung
|
Download |
|
Produktumweltprofil
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Offer Marketing Illustration
|
Download |
|
Leistungsbeschreibung
|
Download |
|
Katalog
|
Download |
|
Informationsvideo
|
Video anzeigen |
|
Zertifikat
|
Download |
|
CAD
|
Download |
|
Umweltkonformitätserklärung
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | TeSys |
| Baureihe | TeSys Deca |
| Produkt- oder Komponententyp | Schütz |
| Kurzbezeichnung des Geräts | LC1D |
| Anwendung des Schützes | Ohmsche Last Motorsteuerung |
| Nutzungskategorie | AC-3 AC-3e AC-4 AC-1 |
| Beschreibung der Pole | 3P |
| [Ue] Betriebsbemessungsspannung | Stromkreis: <= 690 V AC 25 - 400 Hz |
| [Ie] Betriebsbemessungstrom | 95 A (bei <60 °C) bei <= 440 V AC-3 für Stromkreis 125 A (bei <60 °C) bei <= 1.000 V AC-1 für Stromkreis 95 A (bei <60 °C) bei <= 440 V AC-3e für Stromkreis |
| [Uc] Steuerkreisspannung | 230 V AC 50/60 Hz | Zusatzmerkmale |
| Motorleistung (kW) | 25 kW bei 220 - 230 V AC 50 Hz (AC-3) 45 kW bei 380 - 400 V AC 50 Hz (AC-3) 45 kW bei 415 - 440 V AC 50 Hz (AC-3) 55 kW bei 500 V AC 50 Hz (AC-3) 45 kW bei 660 - 690 V AC 50 Hz (AC-3) 15 kW bei 400 V AC 50 Hz (AC-4) 25 kW bei 220 - 230 V AC 50 Hz (AC-3e) 45 kW bei 380 - 400 V AC 50 Hz (AC-3e) 45 kW bei 415 - 440 V AC 50 Hz (AC-3e) 55 kW bei 500 V AC 50 Hz (AC-3e) 45 kW bei 660 - 690 V AC 50 Hz (AC-3e) |
| Motorleistung PS (UL / CSA Standards) | 7,5 hp bei 120 V AC 60 Hz für 1 Phase Motoren 15 hp bei 230/240 V AC 60 Hz für 1 Phase Motoren 30 hp bei 200/208 V AC 60 Hz für 3 Phasen Motoren 30 hp bei 230/240 V AC 60 Hz für 3 Phasen Motoren 60 hp bei 460/480 V AC 60 Hz für 3 Phasen Motoren 60 hp bei 575/600 V AC 60 Hz für 3 Phasen Motoren |
| Kompatibilitätscode | LC1D |
| Strommast Kontaktzusammensetzung | 3 S |
| Sicherheitsabdeckung | Mit |
| [Ith] Konventioneller thermischer Strom in freier Luft | 10 A (bei 60 °C) für Signalschaltkreis 125 A (bei 60 °C) für Stromkreis |
| [Irms] Bemessungseinschaltvermögen | 1100 A bei 440 V AC für Stromkreis entspricht IEC 60947 140 A AC für Signalschaltkreis entspricht IEC 60947-5-1 250 A DC für Signalschaltkreis entspricht IEC 60947-5-1 |
| Nenn-Unterbrechungskapazität | 1100 A bei 440 V für Stromkreis entspricht IEC 60947 |
| [Icw] Bemessungs-Kurzzeitstromfestigkeit | 1100 A 40 °C - 1 s für Stromkreis 800 A 40 °C - 10 s für Stromkreis 400 A 40 °C - 1 min für Stromkreis 135 A 40 °C - 10 min für Stromkreis 140 A - 100 ms für Signalschaltkreis 120 A - 500 ms für Signalschaltkreis 100 A - 1 s für Signalschaltkreis |
| Zugehörige Absicherung | 10 A gG für Signalschaltkreis entspricht IEC 60947-5-1 200 A gG bei <= 690 V Koordination Typ 1 für Stromkreis 160 A gG bei <= 690 V Koordination Typ 2 für Stromkreis |
| Durchschnittliche Impedanz | 0,8 MOhm - Ith 125 A 50 Hz für Stromkreis |
| Verlustleistung pro Pol | 12,5 W AC-1 7,2 W AC-3 7,2 W AC-3e |
| [Ui] Bemessungs-Isolationsspannung | Stromkreis: 1000 V entspricht IEC 60947-4-1 Stromkreis: 600 V CSA zertifiziert Stromkreis: 600 V UL zertifiziert Signalschaltkreis: 690 V entspricht IEC 60947-1 Signalschaltkreis: 600 V CSA zertifiziert Signalschaltkreis: 600 V UL zertifiziert |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV entspricht IEC 60947 |
| Niveau des Sicherheitslevels | B10d = 1,3 Mcycles Schütz mit Nennlast entspricht EN/ISO 13849-1 B10d = 20 Mcycles Schütz mit mechanischer Last entspricht EN/ISO 13849-1 |
| Mechanische Lebensdauer | 4 Mcycles |
| Elektrische Lebensdauer | 1,2 Mcycles 95 A AC-3 1,3 Mcycles 125 A AC-1 1,2 Mcycles 95 A AC-3e |
| Steuerstromkreis-Typ | AC bei 50/60 Hz Standard |
| Spulentechnologie | Ohne integriertes Beschaltungsmodul |
| Steuerkreisspannungsgrenzen | 0,8 - 1,1Uc (-40…55 °C):Betrieb AC 50 Hz 0,85 - 1,1 Uc (-40…55 °C):Betrieb AC 60 Hz 0,3 - 0,6 Uc (-40…70 °C):Abfallspannung AC 50/60 Hz 1 - 1,1 Uc (55…70 °C):Betrieb AC 50/60 Hz |
| Anzugsleistung in VA | 245 VA 60 Hz cos phi 0,75 (bei 20 °C) 245 VA 50 Hz cos phi 0,75 (bei 20 °C) |
| Halteleistungsaufnahme in VA | 26 VA 60 Hz cos phi 0,3 (bei 20 °C) 26 VA 50 Hz cos phi 0,3 (bei 20 °C) |
| Wärmeabgabe | 6…10 W at 50/60 Hz |
| Betriebszeit | 20 - 35 ms Schließung 6 - 20 ms Öffnung |
| maximale Betriebsrate | 3600 cyc/h at 60 °C |
| Anschlüsse - Klemmen | Steuerkreis: Schraubklemmenleisten 2 1…2,5 mm² - Kabelfestigkeit: flexibel mit Kabelende Steuerkreis: Schraubklemmenleisten 1 1…2,5 mm² - Kabelfestigkeit: flexibel mit Kabelende Steuerkreis: Schraubklemmenleisten 1 1…4 mm² - Kabelfestigkeit: flexibel ohne Kabelende Steuerkreis: Schraubklemmenleisten 2 1…4 mm² - Kabelfestigkeit: flexibel ohne Kabelende Steuerkreis: Schraubklemmenleisten 1 1…4 mm² - Kabelfestigkeit: starr ohne Kabelende Steuerkreis: Schraubklemmenleisten 2 1…4 mm² - Kabelfestigkeit: starr ohne Kabelende Stromkreis: Stecker 1 4…50 mm² - Kabelfestigkeit: flexibel ohne Kabelende Stromkreis: Stecker 2 4…25 mm² - Kabelfestigkeit: flexibel ohne Kabelende Stromkreis: Stecker 1 4…50 mm² - Kabelfestigkeit: flexibel mit Kabelende Stromkreis: Stecker 2 4…16 mm² - Kabelfestigkeit: flexibel mit Kabelende Stromkreis: Stecker 1 4…50 mm² - Kabelfestigkeit: starr ohne Kabelende Stromkreis: Stecker 2 4…25 mm² - Kabelfestigkeit: starr ohne Kabelende |
| Anzugsdrehmoment | Steuerkreis: 1,2 Nm - auf Schraubklemmenleisten - mit Schraubenzieher flach Ø 6 Steuerkreis: 1,2 Nm - auf Schraubklemmenleisten - mit Schraubenzieher Philips Nr. 2 Stromkreis: 12 Nm - auf Stecker - mit Schraubenzieher flach Ø 6 bis Ø 8 Stromkreis: 12 Nm - auf Stecker Sechskant Schraubenkopf 4 mm Steuerkreis: 1,2 Nm - auf Schraubklemmenleisten - mit Schraubenzieher Position Nr. 2 |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Typ der Hilfskontakte | Typ mechanisch verbunden 1 S + 1 Ö entspricht IEC 60947-5-1 Typ Spiegelkontakt 1 Ö entspricht IEC 60947-4-1 |
| Signalisierungskreisfrequenz | 25 - 400 Hz |
| Min. Schaltspannung | 17 V for Signalschaltkreis |
| Min. Schaltstrom | 5 mA for Signalschaltkreis |
| Isolierwiderstand | > 10 MOhm for Signalschaltkreis |
| Nicht überlappende Zeit | 1,5 ms bei Aberregung zwischen Schließer- und Öffnerkontakt 1,5 ms bei Ansteuerung zwischen Schließer- und Öffnerkontakt |
| Montagehalterung | Platte Schiene |
Montage |
| Normen | EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 CSA C22.2 Nr. 14 UL 60947-4-1 IEC 60335-2-40:Annex JJ UL 60335-2-40:Annex JJ IEC 60335-1:Clause 30.2 |
| Produktzertifizierungen | CCC UL CB-Regelung CSA CE UKCA Marine EAC |
| Schutzart (IP) | IP20 Vorderseite entspricht IEC 60529 |
| Schutzbehandlung | TH entspricht IEC 60068-2-30 |
| Klimafestigkeit | entspricht IACS E10 Feuchtwärme-Exposition |
| zulässige Geräte-Umgebungstemperatur | -40…60 °C 60…70 °C mit Unterlastung |
| Betriebshöhe | 0 - 3.000 m |
| Feuerbeständigkeit | 850 °C entspricht IEC 60695-2-1 |
| Flammenfestigkeit | V1 entspricht UL 94 |
| Mechanische Robustheit | Schwingungen Schütz geöffnet (2 Gn, 5 - 300 Hz) Schocks Schütz geöffnet (8 Gn für 11 ms) Schwingungen Schütz geschlossen (3 Gn, 5 - 300 Hz) Schocks Schütz geschlossen (10 Gn für 11 ms) |
| Höhe | 127 mm |
| Breite | 85 mm |
| Tiefe | 130 mm |
| Produktgewicht | 1,61 kg | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 13,500 cm |
| VPE 1 Breite | 9,500 cm |
| VPE 1 Länge | 14,000 cm |
| VPE 1 Gewicht | 1,567 kg |
| VPE 2 Art | S02 |
| VPE 2 Menge | 5 |
| VPE 2 Höhe | 15,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 8,133 kg |
| VPE 3 Art | P06 |
| VPE 3 Menge | 80 |
| VPE 3 Höhe | 75,000 cm |
| VPE 3 Breite | 60,000 cm |
| VPE 3 Länge | 80,000 cm |
| VPE 3 Gewicht | 133,060 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Environmental data
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Kreislaufwirtschaftsprofil | Keine besonderen Recycling-Verfahren erforderlich |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| PVC-frei | Ja |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 62 |
|
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
