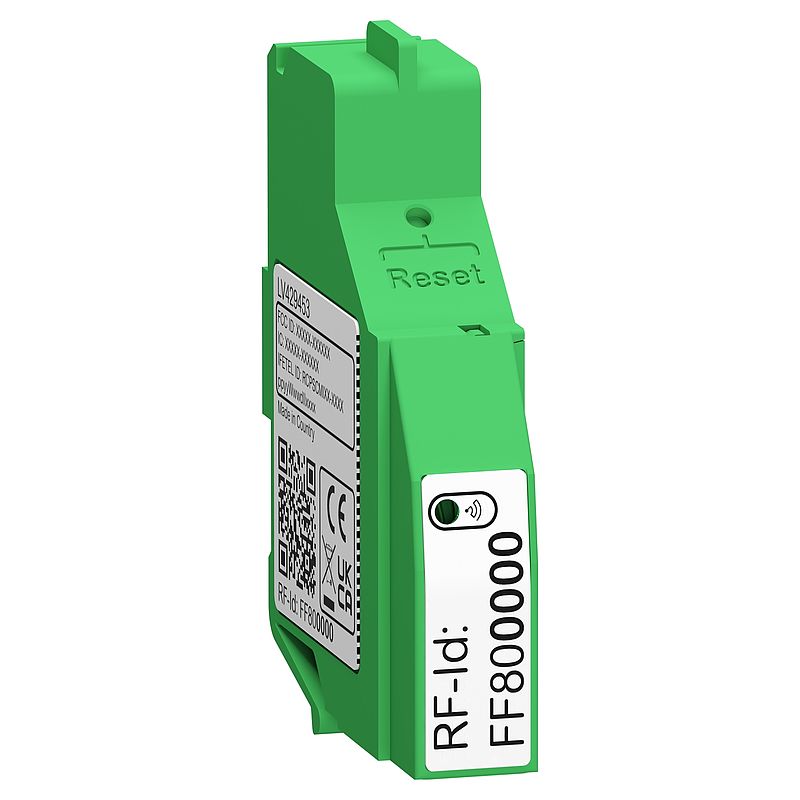

Drahtloser Hilfskontakt für ComPacT NSXm und PowerPacT B, Leistungsschalterstatus OF/SD
LV429453
Materialpreisgruppe
: DA
105,50 EUR
EAN Code: 3606481053602
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Firmware
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Benutzerhandbuch
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
|
How To Video
|
Video anzeigen |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
|
Sonstiger technischer Leitfaden
|
Download |
|
Informationsvideo
|
Video anzeigen |
|
Architektur-Leitfäden (TVDA)
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produkt- oder Komponententyp | Drahtlose Hilfsanzeige |
| Kurzbezeichnung des Geräts | OF SD |
| Geräteanwendung | Überwachung des Leistungsschalterstatus |
| Kompatible Produktfamilie | ComPacT neue Generation ComPacT NSXm neue Generation |
| Lokale Signalisierung | ON/OFF-Anzeige für öffnen/schließen Auslöseanzeige für Relais-Auslöseanzeige Fehlerauslösung für elektrischer Fehler |
| Fehlertyp | Allgemeiner elektrischer Fehler |
| Konnektivität mit Geräten | Zigbee-Gerät |
| Kommunikationsnetztyp | ZigBee IEEE 802.15.4 (2405…2480 MHz) | Zusatzmerkmale |
| Montagemodus | Aufsteckbar |
| Gehäusematerial | Kunststoff |
| LED-Statusanzeige | Mit |
| Typ der Stromversorgung | Batterie |
| Batterielebensdauer | 5 Jahr(e) |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV |
| Mechanische Lebensdauer | 50000 Zyklen |
| Normen | EN/IEC 60947 UL 489 |
Montage |
| Schutzart (IP) | IP4X conforming to IEC 60529 |
| Umgebungstemperatur bei Betrieb | -25…70 °C |
| Umgebungstemperatur bei Lagerung | -25…85 °C |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 3,700 cm |
| VPE 1 Breite | 6,000 cm |
| VPE 1 Länge | 8,000 cm |
| VPE 1 Gewicht | 37,000 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 62 |
| VPE 2 Höhe | 15,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 2,680 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Environmental data|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | F761631c-9279-4cad-9a8f-13bd798a9a24 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| Halogengehalt Leistung | Halogenfreie Kunststoffteile |
| Rücknahme | No |
| Austauschbare Batterie | User replaceable |
| CO2-Bilanz (kg CO2 eq.) | 1 |
23 Dokumente
| Wireless Communication Architectures With EcoStruxure Panel Server - Design Guide
20/01/25 · Benutzerhandbuch |
7,8 MB | Download |
| Assembly guide for smart panel EcoStruxure Power for commercial and industrial buildings (2024 EN)
20/01/25 · Sonstiger technischer Leitfaden |
56,9 MB | Download |
| DoC 19/01/25 · Konformitätserklärung | 1,0 MB | Download |
| LV429453 China-RoHS-Erklärung
18/01/25 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| LV429453 EU-RoHS-Erklärung
18/01/25 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| LV429453 REACh-Erklärung
18/01/25 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| Wireless Communication in PrismaSeT Panels Design Guide - 2024 (English)
15/01/25 · Architektur-Leitfäden (TVDA) |
7,2 MB | Download |
| Quasar eCommerce video 15/01/25 · Informationsvideo | 87,0 MB | Video anzeigen |
| ComPacT NSXm/NSX - How to Assemble and Commission the Wireless Indication Auxiliary 15/01/25 · How To Video | 176,2 MB | Video anzeigen |
| Wireless auxiliary contact NSXm 3D Simplified - 3D CAD 15/01/25 · CAD | 1,1 MB | Download |
| ComPacT NSXm - Interruptores automáticos, interruptores diferenciales e interruptores en carga - Guía del usuario
15/01/25 · Benutzerhandbuch |
19,1 MB | Download |
| ComPacT NSXm - Disjoncteurs, disjoncteurs différentiels et interrupteurs-sectionneurs - Guide utilisateur
15/01/25 · Benutzerhandbuch |
19,1 MB | Download |
| ComPacT NSX & NSXm Circuit Breakers and Switch Disconnectors from 16 to 630A up to 690V - May 2024
15/01/25 · Katalog |
93,8 MB | Download |
| Catalogue PrismaSeT G 15/01/25 · Katalog | 181,0 MB | Download |
| Catalog PrismaSeT G Active 15/01/25 · Katalog | 215,7 MB | Download |
| Catalogue PrismaSeT P Active 15/01/25 · Katalog | 189,9 MB | Download |
| EcoStruxure Panel Server - User Guide
15/01/25 · Benutzerhandbuch |
46,0 MB | Download |
| ComPacT NSXm - Circuit Breakers, Earth-Leakage Circuit Breakers, and Switch-Disconnectors - User Guide
15/01/25 · Benutzerhandbuch |
13,6 MB | Download |
| Wireless-Signalisierungshilfsgerät für MCCB 16-160 A - Gebrauchsanleitung 15/01/25 · Gebrauchsanleitung | 4,2 MB | Download |
| EcoStruxure Panel Server - Modbus File
15/01/25 · Firmware |
0,7 MB | Download |
| ComPacT, NSXm Wireless Indication Auxiliary - Product Environmental Profile 15/11/24 · Produktumweltprofil | 0,8 MB | Download |
| contact auxiliaire 1OF ou 1SD - communication sans fil pour NSXm - Profil Environnemental Produit 24/09/24 · Produktumweltprofil | 0,8 MB | Download |
| ComPacT, NSXm Wireless Indication Auxiliary - End of Life Instructions 17/09/24 · Entsorgungsinformation | 1,0 MB | Download |
