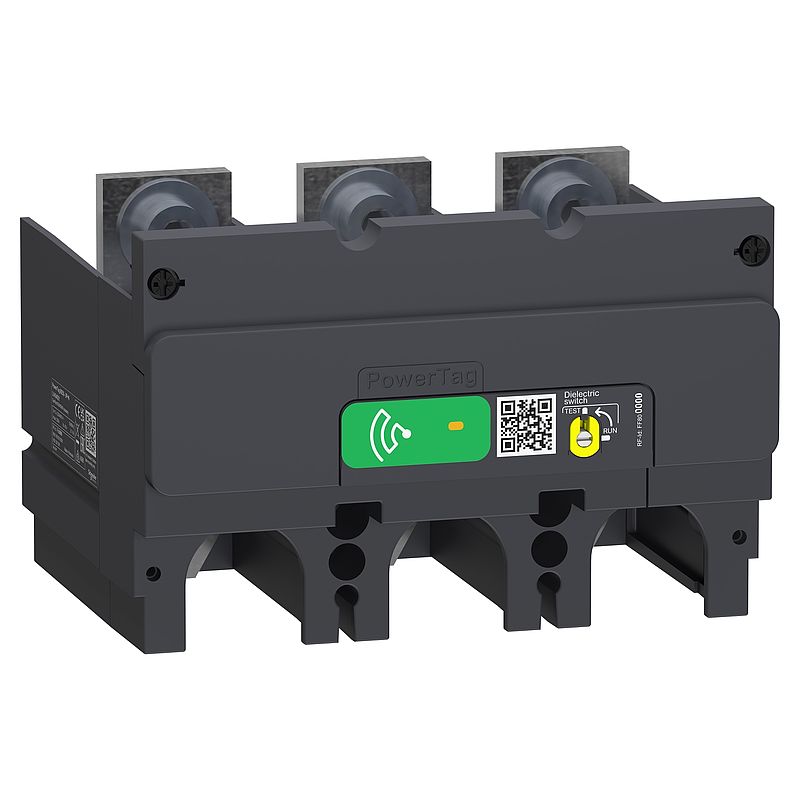

PowerTag Messmodul 3P für ComPact NSX 400-630 Kompaktleistungsschalter bis 630A
LV434022
Materialpreisgruppe
: DA
1.079,00 EUR
EAN Code: 3606485467030
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Produktumweltprofil
|
Download |
|
Anwendungshinweise
|
Download |
|
Firmware - History, Utility & Others
|
Download |
|
Maßzeichnung
|
Download |
|
Entsorgungsinformation
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Benutzerhandbuch
|
Download |
|
How To Video
|
Video anzeigen |
|
Informationsvideo
|
Video anzeigen |
|
Software - Hotfix & Patch
|
Download |
|
Zertifikat
|
Download |
|
CAD
|
Download |
|
Konformitätserklärung
|
Download |
|
Katalog
|
Download |
|
Technische Zeichnung
|
Download |
|
Broschüre
|
Download |
|
Sonstiger technischer Leitfaden
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PowerLogic |
| Produktname | PowerTag M630 |
| Produkt- oder Komponententyp | Energiesensor |
| Pole | 3P |
| [Imax] Max. Strom | 630 A |
| Produktspezifische Anwendung | Energiemanagement Überlastsalarm Leistungsfaktor Lastüberwachung Stromkreisüberwachung |
| Kompatibilität des Konzentrators | Acti 9 Smartlink SI B Acti 9 Smartlink SI D Acti 9 PowerTag Link C Acti 9 PowerTag Link Acti 9 PowerTag Link HD Harmony Hub Wiser IP-Modul EcoStruxure Schalttafel Server Universal EcoStruxure Schalttafel Server Erweitert PrismaSet Active |
| Kompatible Produktfamilie | ComPact NSX ComPact NSX400 - 630 ComPact NS Compact NS400/630 TeSys TeSys GV6 EasyPact EasyPact CVS400 EasyPact EasyPact CVS630 |
| Messwerttyp | Wirk- und Blindenergie Wirk- und Blindleistung Scheinleistung Strom Spannung Leistungsfaktor |
| Genauigkeitsklasse | Klasse 1 Wirkenergie entspricht IEC 61557-12 Klasse 2 Blindenergie entspricht IEC 61557-12 Klasse 1 Wirkleistung entspricht IEC 61557-12 Klasse 2 Blindleistung entspricht IEC 61557-12 Klasse 2 Scheinleistung entspricht IEC 61557-12 Klasse 1 Strom entspricht IEC 61557-12 Klasse 0,5 Spannung entspricht IEC 61557-12 Klasse 1 Leistungsfaktor entspricht IEC 61557-12 |
| Messgerätetyp | Leistungsfaktor 0 - 1: Klasse 1 bei 25 °C entspricht IEC 61557-12 Wirkenergie Ep IN/OUT/gesamt 0 - 281 x 10exp(9) kWh: Klasse 1 bei 25 °C entspricht IEC 61557-12 Blindenergie Ep IN/OUT/gesamt 0 - 281 x 10exp(9) kVARh: Klasse 2 bei 25 °C entspricht IEC 61557-12 Spannung U12, U23, U31 320 - 480 V: Klasse 0,5 bei 25 °C entspricht IEC 61557-12 Spannung V1N, V2N, V3N 184 - 276 V: Klasse 0,5 bei 25 °C entspricht IEC 61557-12 Scheinleistung S, S1, S2, S5 221 VA - 1.048 kVA: Klasse 2 bei 25 °C entspricht IEC 61557-12 Wirkleistung P, P1, P2, P5 221 W - 1.048 kW: Klasse 1 bei 25 °C entspricht IEC 61557-12 Blindleistung Q, Q1, Q2, Q5 221 VAR - 1.048 kVAR: Klasse 2 bei 25 °C entspricht IEC 61557-12 Strom I1, I2, I3, Iavg 20 - 630 A: Klasse 1 bei 25 °C entspricht IEC 61557-12 Frequenz 45 - 65 Hz |
| Montageort | Unten |
| Montagehalterung | Auf Leistungsschalter |
| Anschlussraster | 45 mm |
| Produktbestimmung | Schaltanlage |
| Eventmanagement | Spannungsverlust mit gemessenem Strom bei Spannungsverlust |
| Übertragungsmedium | Funkfrequenz 2,4…2,4835 GHz entspricht IEEE 802.15.4 (11…26) Übertragungszeit < 5 ms |
| Emissionsleistung | 10 mW |
| [Ib] Basisstrom | 100 A |
| Eingangsstrom | 400 mA |
| Sättigungsstrom | 1260 A | Zusatzmerkmale |
| [Imp] Max. Dauerstrom | 1,2 x Zoll |
| Montagemodus | Aufschraubbar |
| [M] Anzugsdrehmoment | 50 Nm |
| Versorgungsspannung | 230 V AC, +/-20 %, zwischen Phase und Neutral 400 V AC, +/-20 %, zwischen Phasen |
| Netzwerkfrequenz | 50 Hz 60 Hz |
| Max. Stromverbrauch | 3,7 VA |
| Normen | IEC 61557-12 IEC 61010-1 ETSI EN 301 489-1 IEC 61010-2-030 IEC 61326-1 ETSI EN 300 328 |
| Höhe | 91 mm |
| Breite | 140 mm |
| Tiefe | 110 mm |
| Produktgewicht | 800 g |
| Farbe | Dunkelgrau (RAL 7016) | Montage |
| Gütesiegel | CE |
| Richtlinien | 2014/53/EU - Funkanlagenrichtlinie |
| Betriebshöhe | 0 - 2.000 m |
| Umgebungstemperatur bei Betrieb | -25…70 °C |
| Umgebungstemperatur bei Lagerung | -50…85 °C |
| Überspannungskategorie | IV conforming to IEC 61010-1 |
| Messkategorie | Kategorie III conforming to IEC 61010-2-030 |
| Schutzart (IP) | IP20 |
| Schutzart (IK) | IK07 entspricht IEC 60068-2-75 Test Ehb |
| Verschmutzungsgrad | 3 |
| Relative Luftfeuchtigkeit | 0…95 % bei 55 °C entspricht IEC 60721-3-3 |
| Vibrationsfestigkeit | 3M4 entspricht IEC 60721-3-3 |
| Elektromagnetische Verträglichkeit | Industrielle elektromagnetische Umgebung entspricht IEC 61326-1 Abgestrahlte Störungen entspricht ETSI EN 301 489-17 Elektromagnetische Aussendung entspricht IEC 62311 |
| Umwelteigenschaften | Für Einsatz in Innenräumen | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 1,06 kg |
| VPE 1 Höhe | 15,0 cm |
| VPE 1 Breite | 12,0 cm |
| VPE 1 Länge | 17,0 cm |
| VPE 2 Art | S02 |
| VPE 2 Menge | 2 |
| VPE 2 Gewicht | 2,47 kg |
| VPE 2 Höhe | 15,0 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 40,0 cm |
| VPE 3 Art | P06 |
| VPE 3 Menge | 32 |
| VPE 3 Gewicht | 44,0 kg |
| VPE 3 Höhe | 73,0 cm |
| VPE 3 Breite | 60,0 cm |
| VPE 3 Länge | 80,0 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Environmental data
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Rücknahme | No |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
