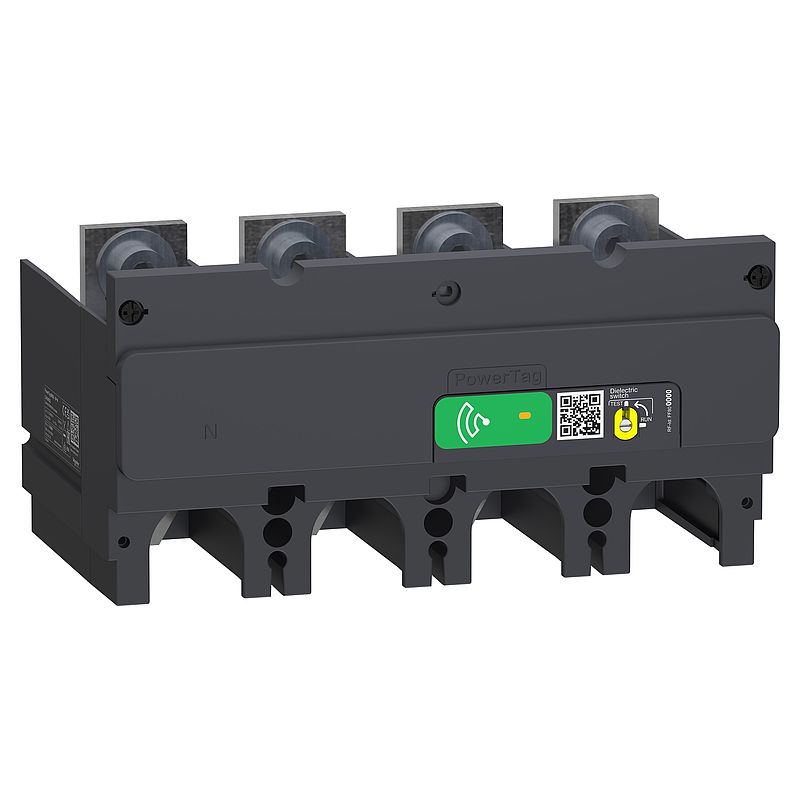

PowerTag Messmodul 3P+N für ComPact NSX 400-630 Kompaktleistungsschalter bis 630A
LV434023
Materialpreisgruppe : DA
1.205,00 EUR
EAN Code: 3606485467047
Hauptdokumente
 Produktdatenblatt | Download |
| Umweltzertifikat (ROHS/REACH) | Download |
| Produktumweltprofil | Download |
| Sonstiger technischer Leitfaden | Download |
| Anwendungshinweise | Download |
| Firmware - History, Utility & Others | Download |
| Maßzeichnung | Download |
| Entsorgungsinformation | Download |
| Firmware | Download |
| Gebrauchsanleitung | Download |
| Benutzerhandbuch | Download |
| How To Video | Video anzeigen |
| Informationsvideo | Video anzeigen |
| Software - Hotfix & Patch | Download |
| Zertifikat | Download |
| CAD | Download |
| Konformitätserklärung | Download |
| Katalog | Download |
| Technische Zeichnung | Download |
| Broschüre | Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktbereich | PowerLogic |
| Produktname | PowerTag M630 |
| Produkt- oder Komponententyp | Energiesensor |
| Pole | 3P + N |
| [Imax] Max. Strom | 630 A |
| [Ib] Basisstrom | 100 A |
| Sättigungsstrom | 1260 A |
| Produktspezifische Anwendung | Energiemanagement Überlastsalarm Leistungsfaktor Lastüberwachung Stromkreisüberwachung |
| Kompatibilität des Konzentrators | Acti 9 Smartlink SI B Acti 9 Smartlink SI D Acti 9 PowerTag Link C Acti 9 PowerTag Link Acti 9 PowerTag Link HD Harmony Hub Wiser IP-Modul EcoStruxure Panel Server Universal EcoStruxure Panel Server Advanced PrismaSet Active |
| Kompatible Produktfamilie | ComPact NSX ComPact NSX400 - 630 ComPacT INS Compact INS320 - 630 Compact INV Compact INV320 - 630 ComPact NS Compact NS400/630 EasyPact EasyPact CVS400 EasyPact EasyPact CVS630 |
| Messwerttyp | Wirk- und Blindenergie Wirk- und Blindleistung Scheinleistung Strom Spannung Leistungsfaktor |
| Genauigkeitsklasse | Klasse 1 Wirkenergie entspricht IEC 61557-12 Klasse 2 Blindenergie entspricht IEC 61557-12 Klasse 1 Wirkleistung entspricht IEC 61557-12 Klasse 2 Blindleistung entspricht IEC 61557-12 Klasse 2 Scheinleistung entspricht IEC 61557-12 Klasse 1 Strom entspricht IEC 61557-12 Klasse 0,5 Spannung entspricht IEC 61557-12 Klasse 1 Leistungsfaktor entspricht IEC 61557-12 |
| Messgerätetyp | Leistungsfaktor 0 - 1: Klasse 1 bei 25 °C entspricht IEC 61557-12 Wirkenergie Ep IN/OUT/gesamt 0 - 281 x 10exp(9) kWh: Klasse 1 bei 25 °C entspricht IEC 61557-12 Blindenergie Ep IN/OUT/gesamt 0 - 281 x 10exp(9) kVARh: Klasse 2 bei 25 °C entspricht IEC 61557-12 Spannung U12, U23, U31 320 - 480 V: Klasse 0,5 bei 25 °C entspricht IEC 61557-12 Spannung V1N, V2N, V3N 184 - 276 V: Klasse 0,5 bei 25 °C entspricht IEC 61557-12 Strom I1, I2, I3, Iavg 20 - 630 A: Klasse 1 bei 25 °C entspricht IEC 61557-12 Scheinleistung S, S1, S2, S6 221 VA - 1.048 kVA: Klasse 2 bei 25 °C entspricht IEC 61557-12 Wirkleistung P, P1, P2, P6 221 W - 1.048 kW: Klasse 1 bei 25 °C entspricht IEC 61557-12 Blindleistung Q, Q1, Q2, Q6 221 VAR - 1.048 kVAR: Klasse 2 bei 25 °C entspricht IEC 61557-12 Frequenz 45 - 65 Hz |
| Montageort | Unten |
| Montagehalterung | Auf Leistungsschalter |
| Anschlussraster | 45 mm |
| Produktbestimmung | Schaltanlage |
| Eventmanagement | Spannungsverlust mit gemessenem Strom bei Spannungsverlust |
| Übertragungs-Unterstützungsmedium | Funkfrequenz 2,4…2,4835 GHz entspricht IEEE 802.15.4 (11…26) Übertragungszeit < 5 ms |
| Emissionsleistung | 10 mW |
| Starting current | 400 mA | Zusatzmerkmale |
| [Imp] Max. Dauerstrom | 1,2 x Zoll |
| Montagemodus | Aufschraubbar |
| [M] Anzugsdrehmoment | 50 Nm |
| Versorgungsspannung | 230 V AC, +/-20 %, zwischen Phase und Neutral 400 V AC, +/-20 %, zwischen Phasen |
| Netzwerkfrequenz | 50 Hz 60 Hz |
| Max. Stromverbrauch | 3,7 VA |
| Normen | IEC 61557-12 IEC 61010-1 ETSI EN 301 487-1 IEC 61010-2-030 IEC 61326-1 ETSI EN 300 328 |
| Höhe | 91 mm |
| Breite | 185 mm |
| Tiefe | 110 mm |
| Produktgewicht | 1000 g |
| Farbe | Dunkelgrau (RAL 7016) | Montage |
| Gütesiegel | CE |
| Richtlinien | 2014/53/EU - Funkanlagenrichtlinie |
| Betriebshöhe | 0 - 2.000 m |
| Umgebungstemperatur bei Betrieb | -25…70 °C |
| Umgebungstemperatur bei Lagerung | -50…85 °C |
| Überspannungskategorie | IV entspricht IEC 61010-1 |
| Messkategorie | Kategorie III entspricht IEC 61010-2-030 |
| Schutzart (IP) | IP20 |
| Schutzart (IK) | IK07 entspricht IEC 60068-2-75 Test Ehb |
| Verschmutzungsgrad | 3 |
| Relative Luftfeuchtigkeit | 0…95 % bei 55 °C entspricht IEC 60721-3-3 |
| Vibrationsfestigkeit | 3M4 entspricht IEC 60721-3-3 |
| Elektromagnetische Verträglichkeit | Industrielle elektromagnetische Umgebung entspricht IEC 61326-1 Abgestrahlte Störungen entspricht ETSI EN 301 489-17 Elektromagnetische Aussendung entspricht IEC 62311 |
| Umwelteigenschaften | Für Einsatz in Innenräumen | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 1,32 kg |
| VPE 1 Höhe | 12,0 cm |
| VPE 1 Breite | 15,0 cm |
| VPE 1 Länge | 21,0 cm |
| VPE 2 Art | S02 |
| VPE 2 Menge | 2 |
| VPE 2 Gewicht | 2,982 kg |
| VPE 2 Höhe | 15,0 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 40,0 cm |
| VPE 3 Art | P06 |
| VPE 3 Menge | 32 |
| VPE 3 Gewicht | 56,0 kg |
| VPE 3 Höhe | 73,0 cm |
| VPE 3 Breite | 60,0 cm |
| VPE 3 Länge | 80,0 cm | Vertragliche Gewährleistung |
| Garantie | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
| EU-RoHS-Richtlinie | Konform mit Ausnahmen |
| Quecksilberfrei | Ja |
