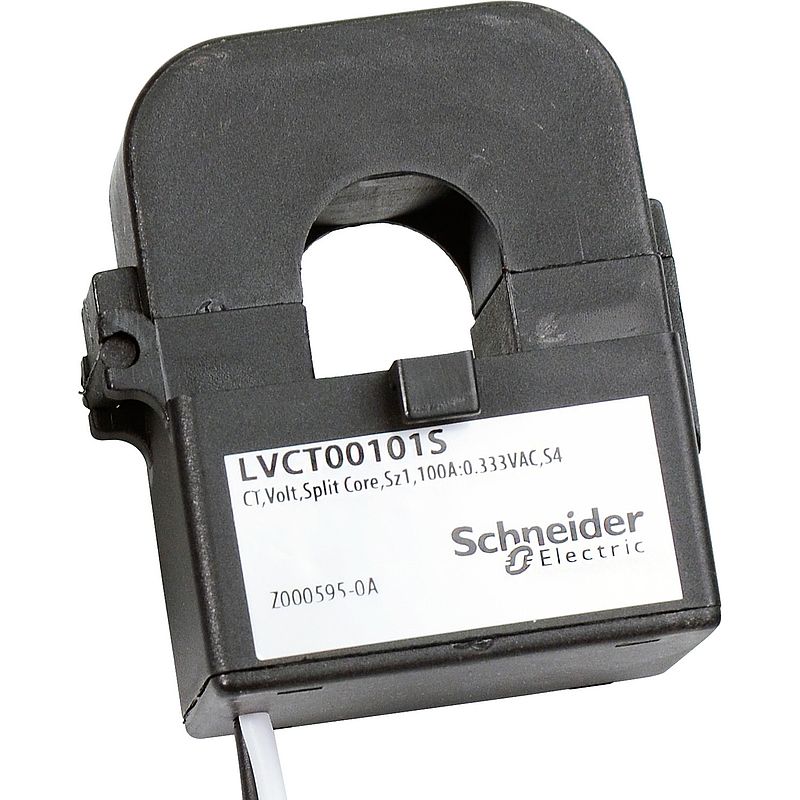

Kabelumbauwandler LVCT 100 A - 0,333 V Ausgang, Durchmesser 16 mm x Höhe 20 mm
LVCT00101S
Materialpreisgruppe
: DT
70,30 EUR
Demnächst nicht mehr lieferb…
Eingestellt am: 26. February 2024
EAN Code: 3606480833816
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Konformitätserklärung
|
Download |
|
Maßzeichnung
|
Download |
|
Sonstiger technischer Leitfaden
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
Dieses Produkt ist kompatibel mit
Hauptfunktionen: Kompatible Produkte
Hauptfunktionen (3)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PowerLogic |
| Kurzbezeichnung des Geräts | LVCT |
| Produkt- oder Komponententyp | Stromwandler |
| Ausgangsspannung | 0,333 V |
| Elektrische Verbindung | Kabel: 1,8 m (AWG 22) 600 V |
| Produktbestimmung | BCPM BCPMSC Enercept IEM3000 EM3500 EM4200 EM4900 |
| Zubehör / Teilekategorie | Messzubehör |
| Typ des Stromwandlers | Kernsymmetrieaufteilung |
| [In] Bemessungsstrom | 100 A |
| Netzwerkfrequenz | 50/60 Hz | Zusatzmerkmale |
| Kompatible Produktfamilie | PowerLogic PowerLogic BCPM BCPMA Multikreis-Energiezähler PowerLogic PowerLogic BCPM BCPMB Multikreis-Energiezähler PowerLogic PowerLogic BCPM BCPME Multikreis-Energiezähler PowerLogic PowerLogic BCPMSC BCPMSCA Multikreis-Energiezähler PowerLogic PowerLogic BCPMSC BCPMSCB Multikreis-Energiezähler PowerLogic PowerLogic BCPMSC BCPMSCE Multikreis-Energiezähler PowerLogic PowerLogic EM3500 EM3502 Energiezähler PowerLogic PowerLogic EM3500 EM3550 Energiezähler PowerLogic PowerLogic EM3500 EM3555 Energiezähler PowerLogic PowerLogic EM3500 EM3560 Energiezähler PowerLogic PowerLogic EM3500 EM3561 Energiezähler PowerLogic PowerLogic EM4200 EM4235 Energiezähler PowerLogic PowerLogic EM4200 EM4236 Energiezähler PowerLogic PowerLogic EM4900 EM4904 Multikreis-Energiezähler PowerLogic PowerLogic EM4900 EM4908 Multikreis-Energiezähler PowerLogic PowerLogic EM4900 EM4914 Multikreis-Energiezähler PowerLogic PowerLogic EM4900 EM4928 Multikreis-Energiezähler Acti 9 Acti9 iEM3000 iEM3455 Energiezähler Acti 9 Acti9 iEM3000 iEM3465 Energiezähler |
| Messgenauigkeit | 1 % 10 - 100 % | Montage |
| Relative Luftfeuchtigkeit | 95 % |
| Umgebungstemperatur bei Betrieb | 0…70 °C |
| Umgebungstemperatur bei Lagerung | -40…105 °C |
| Breite | Intern: 16 mm Extern: 40 mm |
| Tiefe | 37 mm |
| Höhe | Extern: 53 mm Intern: 16 mm |
| Normen | UL 61010 | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 169 g |
| VPE 1 Höhe | 10,2 cm |
| VPE 1 Breite | 21 cm |
| VPE 1 Länge | 25,4 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| REACh free of SVHC | Ja |
|
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Toxic heavy metal free | Ja |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
