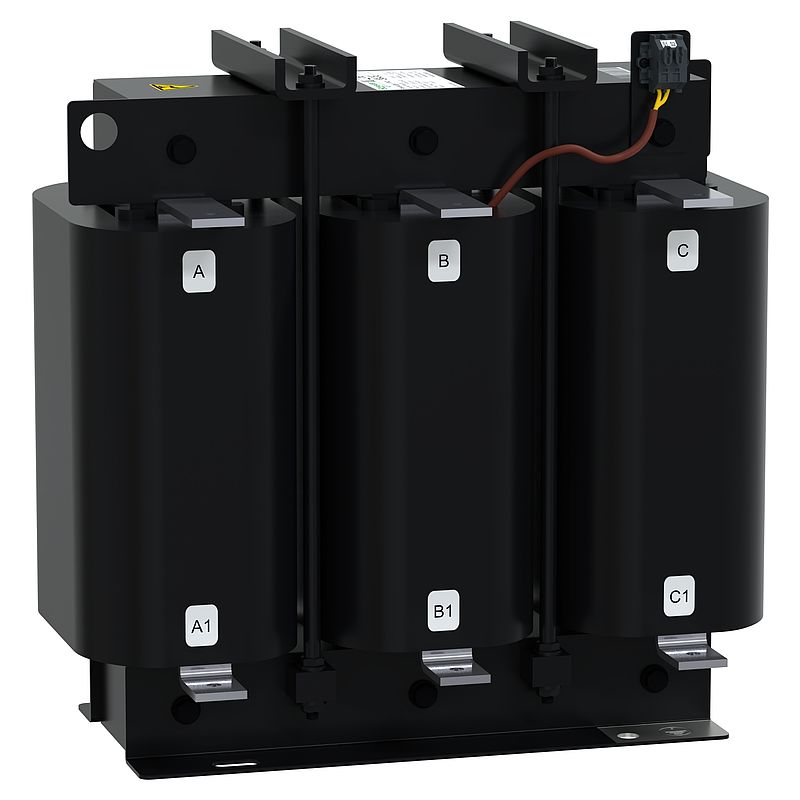

Filterkreisdrossel, PowerLogic PFC, 100kvar, 210Hz, (4,2), 5,7%, 50Hz, 400V
LVR05X00A40T
Materialpreisgruppe
: DL
1.433,00 EUR
EAN Code: 3606480541544
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Konformitätserklärung
|
Download |
|
Maßzeichnung
|
Download |
|
Katalog
|
Download |
|
Benutzerhandbuch
|
Download |
|
Produktumweltprofil
|
Download |
|
CAD
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PowerLogic |
| Kurzbezeichnung des Geräts | DR |
| Produkt- oder Komponententyp | Verstimmte Drosselspule |
| Netzwerkfrequenz | 50 Hz |
| Blindleistungsangabe | 100 kvar für 400 V AC 50 Hz |
| Netzspannung | 400 V AC 50 Hz |
| Einstellreihenfolge | 4,2 - 210 Hz - 5,7 % - 50 Hz | Zusatzmerkmale |
| Leistungsverluste (max) | 480 W |
| Induktanzwert | 0,307 mH |
| Induktivitätstoleranz | - 5 % bis 5 % pro Phase |
| Grundnennstrom | 144,3 A |
| Effektivwert des Stroms | 176,1 A |
| elektrische Isolationsklasse | Klasse H |
| [Ui] Bemessungs-Isolationsspannung | 1,1 kV |
| Dielektrische Prüfspannung | 4 kV 50 Hz 1 Minute |
| [Imp] Max. Dauerstrom | 1,3 x I1 |
| Oberschwingungsstromspektrum | 2,9 % x I3 67,8 % x I5 18,6 % x I7 6,2 % x I11 |
| Dynamischer Haltestrom | 2,2 x Isc |
| [Ith] Konventioneller thermischer Strom in freier Luft | 2 A bei 250 V AC 50 Hz |
| Installationstyp | Innenmontage |
| Kühlungstyp | Erzwungene Konvektion |
| Anschlüsse - Klemmen | Polklemme |
| Befestigungsmitte | 200 x 125 mm |
| Höhe | 350 mm |
| Breite | 350 mm |
| Tiefe | 220 mm |
| Produktgewicht | 46 kg | Montage |
| Normen | IEC 60068 |
| Schutzart (IP) | IP00 |
| Betriebshöhe | <= 2.000 m |
| Umgebungstemperatur bei Betrieb | 0…55 °C bei <= 1.000 m 0…50 °C bei > 1.000 - 2.000 m |
| Durchschnittliche Umgebungslufttemperatur für den Betrieb | 50°C bei <= 1.000 m (Durchschnitt über 24 Stunden) 40°C bei <= 1.000 m (Durchschnitt über 1 Jahr) 45°C bei > 1.000 - 2.000 m (Durchschnitt über 24 Stunden) 35°C bei > 1.000 - 2.000 m (Durchschnitt über 1 Jahr) |
| Klimafestigkeit | Relative Luftfeuchtigkeit: 20 - 80 % Salznebel (400 V/50 Hz) : 250 Stunden |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 46,550 kg |
| VPE 1 Höhe | 41,000 cm |
| VPE 1 Breite | 40,000 cm |
| VPE 1 Länge | 60,000 cm |
| VPE 2 Art | P06 |
| VPE 2 Menge | 2 |
| VPE 2 Gewicht | 99,500 kg |
| VPE 2 Höhe | 55,000 cm |
| VPE 2 Breite | 60,000 cm |
| VPE 2 Länge | 80,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
| REACh free of SVHC | Ja |
|
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Kreislaufwirtschafts-Profil | Keine besonderen Recycling-Verfahren erforderlich |
