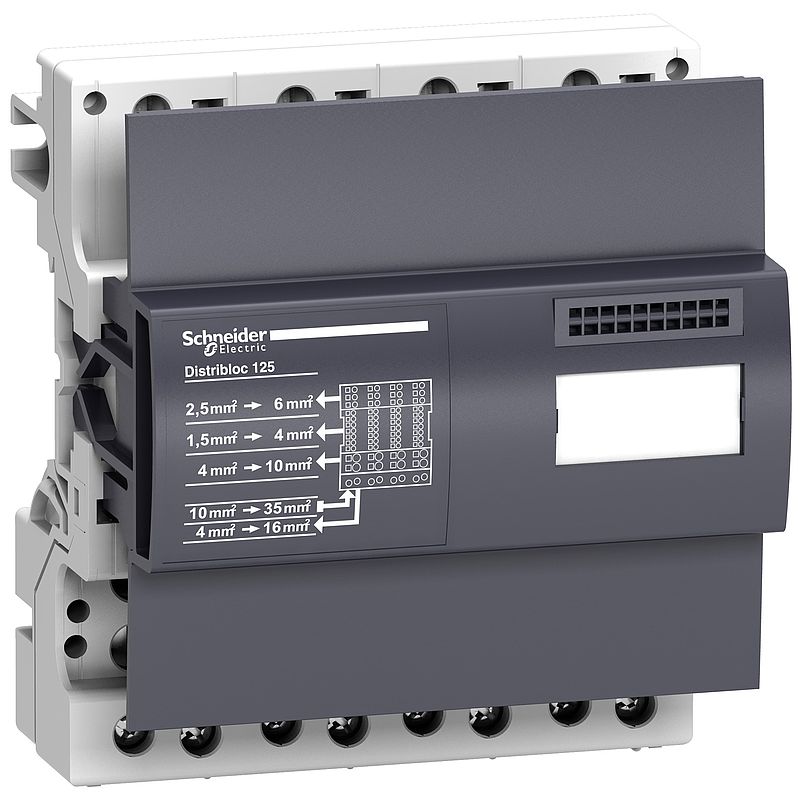

PrismaSeT-P, Linergy DX, Verteilerblock, 4polig,125A,Breite=6Moduleinheiten
LVS04045
Materialpreisgruppe
: DF
Hauptdokumente
 Produktdatenblatt |
Download |
|
Technische Zeichnung
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Benutzerhandbuch
|
Download |
|
CAD
|
Download |
|
Katalog
|
Download |
|
Produktumweltprofil
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Linergy |
| Baureihe | Linergy |
| Produkt- oder Komponententyp | Verteilerblock |
| Produktname | Linergy DX |
| Kompatible Produktfamilie | PrismaSeT PrismaSeT G Gehäuse PrismaSeT PrismaSeT P Gehäuse PrismaSeT Prisma PH Gehäuse PrismaSeT PrismaSeT Pack 250 Gehäuse |
| Zubehör / Teilekategorie | Stromverteilungszubehör |
| Schutzart (IP) | IPxx B | Zusatzmerkmale |
| Montagehalterung | DIN-Schiene |
| Installiertes Gerät | Acti 9: fixiert C120 mit Erdschlussschutz - Steuerung: Kippschalter Acti 9: fixiert C120 ohne Erdschlussschutz - Steuerung: Kippschalter Acti 9: fixiert iC120 mit Erdschlussschutz - Steuerung: Kippschalter Acti 9: fixiert iC120 ohne Erdschlussschutz - Steuerung: Kippschalter ComPact: fixiert INS40 - Steuerung: direkter Front-Drehgriff - vertikal Installation ComPact: fixiert INS63 - Steuerung: direkter Front-Drehgriff - vertikal Installation ComPact: fixiert INS100 - Steuerung: direkter Front-Drehgriff - vertikal Installation ComPact: fixiert INS125 - Steuerung: direkter Front-Drehgriff - vertikal Installation ComPact: fixiert INS160 - Steuerung: direkter Front-Drehgriff - vertikal Installation Multi 9: fixiert NG125 mit Erdschlussschutz - Steuerung: Kippschalter Multi 9: fixiert NG125 ohne Erdschlussschutz - Steuerung: Kippschalter Multi 9: fixiert NG125 NA - Steuerung: Kippschalter ComPact: fixiert NG160 mit Erdschlussschutz - Steuerung: Kippschalter ComPact: fixiert NG160 ohne Erdschlussschutz - Steuerung: Kippschalter ComPact: fixiert NG160 NA ohne Erdschlussschutz - Steuerung: Kippschalter ComPact: fixiert NSXm ohne Erdschlussschutz - Steuerung: Kippschalter - vertikal Installation ComPact: fixiert NSXm mit Erdschlussschutz - Steuerung: Kippschalter - vertikal Installation |
| Beschreibung der Pole | 4P |
| [Ue] Bemessungs-Betriebsspannung | 690 V AC |
| [Ui] Bemessungs-Isolationsspannung | 750 V AC |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV |
| [Ie] Betriebsbemessungstrom | 125 A bei 40 °C |
| [Icw] Bemessungs-Kurzzeitstromfestigkeit | 4,5 kA für 1 s |
| [Ipk] Bemessungs-Stoßstrom | 20 kA |
| I²t bei Aktivierung | 20250000 A².s |
| Anschlüsse - Klemmen | Versorgung: Tunnelklemmen35 mm² (fest) Versorgung: Tunnelklemmen35 mm² (flexibel) Verteilung: Federklemme, 2 x 4…10 mm² (flexibel) Verteilung: Federklemme, 2 x 4…10 mm² (fest) Verteilung: Federklemme, 3 x 2,5…6 mm² (flexibel) Verteilung: Federklemme, 3 x 2,5…6 mm² (fest) Verteilung: Federklemme, 7 x 1,5…4 mm² (flexibel) Verteilung: Federklemme, 7 x 1,5…4 mm² (fest) Verteilung: Tunnelklemmen, 1 x 4…16 mm² (flexibel) Verteilung: Tunnelklemmen, 1 x 4…25 mm² (fest) |
| 9-mm-Raster | 12 |
| Höhe | 127 mm |
| Breite | 108 mm |
| Tiefe | 48 mm |
| Produktgewicht | 0,5 kg |
| Farbe | Anthrazitgrau (RAL 7016) | Montage |
| Verschmutzungsgrad | 3 |
| Glühdrahtbeständigkeit | 960 °C entspricht IEC 60695-2-11 |
| Normen | IEC 60947-7-1 IEC 61439-1, Innengehäuse IEC 61439-2, Innengehäuse |
| Produktzertifizierungen | ASTA |
| Umgebungstemperatur bei Betrieb | -25…55 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 474 g |
| VPE 1 Höhe | 9,8 cm |
| VPE 1 Breite | 11,2 cm |
| VPE 1 Länge | 13,5 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 5 |
| VPE 2 Gewicht | 2,541 kg |
| VPE 2 Höhe | 11,7 cm |
| VPE 2 Breite | 15 cm |
| VPE 2 Länge | 49,6 cm |
| VPE 3 Art | P12 |
| VPE 3 Menge | 420 |
| VPE 3 Gewicht | 225 kg |
| VPE 3 Höhe | 95 cm |
| VPE 3 Breite | 80 cm |
| VPE 3 Länge | 120 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Environmental data| REACh frei von SVHC | Ja |
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Giftiges Schwermetall frei | Ja |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| Kreislaufwirtschaftsprofil | Keine besonderen Recycling-Verfahren erforderlich |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| PVC-frei | Ja |
| Halogengehalt Leistung | Halogenfreie Kunststoffteile |
| Rücknahme | No |
