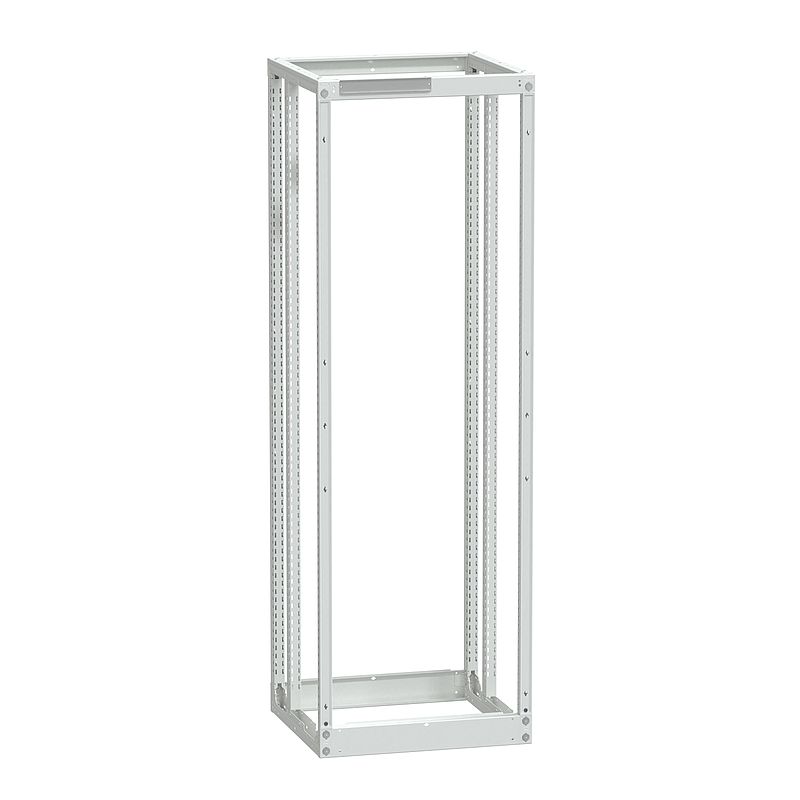

PrismaSeT-P, Grundgerüst, Breite=650mm,Tiefe=600mm,Höhe=2000mm
LVS08606
Materialpreisgruppe
: DF
243,00 EUR
EAN Code: 3606481879288
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Technische Zeichnung
|
Download |
|
Instruction sheet
|
Download |
|
Benutzerhandbuch
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
|
Produktumweltprofil
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PrismaSeT |
| Baureihe | PrismaSeT P |
| Produkt- oder Komponententyp | Rahmen |
| Kompatible Produktfamilie | PrismaSeT PrismaSeT P Schaltfeld |
| Geliefertes Zubehör | Vier Kreuzstücke Befestigungsmaterial Kombinationsset für Anreihung nebeneinander Zwei Rahmen |
| zusätzliche Informationen | Kann Seite an Seite und Rückseite an Rückseite kombiniert werden | Zusatzmerkmale |
| Gehäuse-/Schaltschrankbeschreibung | Schaltfeld - Breite 650 mm |
| Menge pro Satz | Satz à 1 |
| Höhe | 2000 mm |
| Breite | 650 mm |
| Tiefe | 600 mm |
| Produktgewicht | 24 kg |
| Oberflächenbeschaffenheit | Matt Strukturiert |
| Beschichtung | Elektrophorsesbehandlung und heiß-polimerisiertes Polyester-Epoxy-Pulver |
| Farbe | Weiß (RAL 9003) | Montage |
| Normen | IEC 62208 |
| Mechanische Robustheit | Seismische Tests Strukturverstärkung - 2G entspricht IEC 60068-2-57 | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 8,500 cm |
| VPE 1 Breite | 62,500 cm |
| VPE 1 Länge | 204,000 cm |
| VPE 1 Gewicht | 25,614 kg |
| VPE 2 Art | PAL |
| VPE 2 Menge | 20 |
| VPE 2 Höhe | 100,000 cm |
| VPE 2 Breite | 120,000 cm |
| VPE 2 Länge | 25,000 cm |
| VPE 2 Gewicht | 536,000 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
| REACh free of SVHC | Ja |
|
EU-RoHS-Richtlinie
|
Übererfüllung der Konformität (außerhalb EU RoHS-Scope) EU-RoHS-Deklaration |
| Toxic heavy metal free | Ja |
|
Mercury free
|
Ja |
| Sustainable packaging | Yes |
| Kreislaufwirtschafts-Profil | Keine besonderen Recycling-Verfahren erforderlich |
14 Dokumente
| LVS08606 REACh-Erklärung
23/10/24 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| LVS08606 EU-RoHS-Erklärung
23/10/24 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| LVS08606 China-RoHS-Erklärung
23/10/24 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| PrismaSeT Active - Guide d'installation et de maintenance
15/10/24 · Benutzerhandbuch |
9,9 MB | Download |
| PrismaSeT Active - Installation and Maintenance Guide
15/10/24 · Benutzerhandbuch |
9,8 MB | Download |
| Catalog PrismaSeT P 23/09/24 · Catalog | 179,5 MB | Download |
| Catalogue PrismaSeT P Active 19/09/24 · Catalog | 189,9 MB | Download |
| Declaratie de conformitate PrismaSeT P 17/09/24 · Konformitätserklärung | 0,2 MB | Download |
| Declaratie de conformitate PrismaSeT G 17/09/24 · Konformitätserklärung | 0,2 MB | Download |
| PrismaSeT Framework W650 D600 - 3D CAD 17/09/24 · CAD | 9,7 MB | Download |
| PrismaSeT_LVS08606_Framework W650 D600 16/09/24 · Technische Zeichnung | 0,1 MB | Download |
| PrismaSet P Cubicles up to 4000A 16/09/24 · Produktumweltprofil | 0,5 MB | Download |
| Catalogue PrismaSeT P 4000A 04/03/24 · Catalog | 109,9 MB | Download |
| PrismaSeT P IP30/IP55 enclosure leaflet 04696505 · 15/11/22 · Instruction sheet | 14,4 MB | Download |
