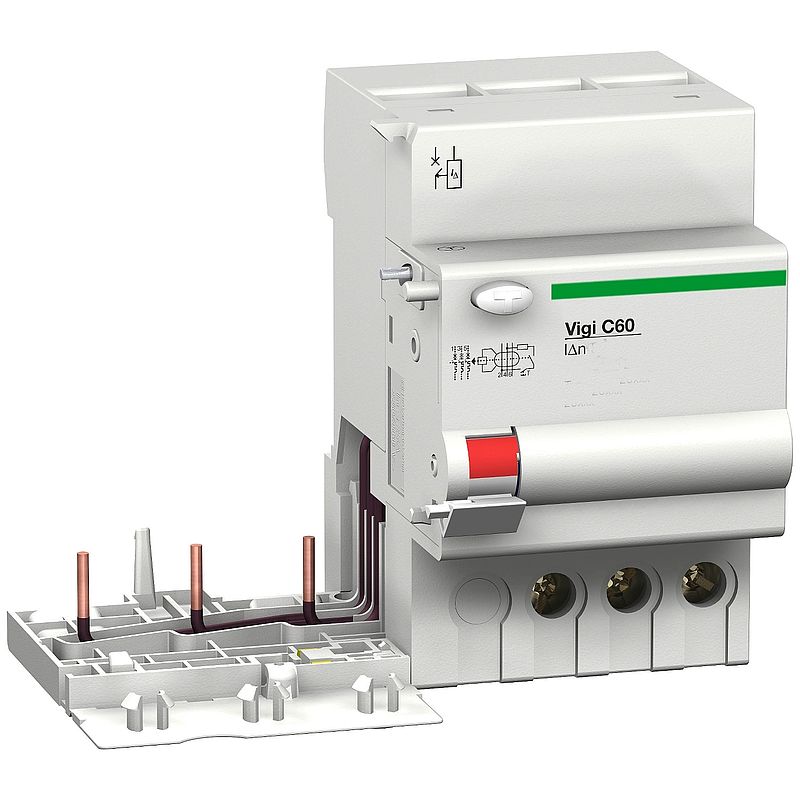

Multi 9 OEM Vigi C60 3-polig 63A 30mA Typ AC für LS-Schalter C60
M9V11363
Materialpreisgruppe
: DY
311,00 EUR
EAN Code: 3606480684555
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Konformitätserklärung
|
Download |
|
Katalog
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
|
Produktumweltprofil
|
Download |
|
User guide
|
Download |
|
Brochure
|
Download |
Dieses Produkt ist kompatibel mit
Hauptfunktionen: Kompatible Produkte
Hauptfunktionen (24)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Multi 9 |
| Produkt- oder Komponententyp | Zusätzliche Fehlerstrom-Schutzeinrichtungen |
| Kurzbezeichnung des Geräts | Vigi C60 |
| Kompatible Produktfamilie | Multi 9 Multi9 C60 C60N Multi 9 Multi9 C60 C60L Multi 9 Multi9 C60 C60H Multi 9 Multi9 C60 C60CTRL |
| Beschreibung der Pole | 3P |
| [In] Bemessungsstrom | 63 A entspricht EN/IEC 61009-1 |
| Netzwerktyp | AC |
| Netzwerkfrequenz | 50 Hz |
| [Ue] Betriebsbemessungsspannung | 400/415 V AC 50 Hz |
| Erdschlussempfindlichkeit | 30 mA entspricht EN/IEC 61009-1 |
| Erdschlussschutz Zeitverzögerung | Unverzögert |
| Erdschluss-Schutzklasse | Typ AC |
| 9-mm-Raster | 7 | Zusatzmerkmale |
| Fehlerstrom-Auslösetechnik | Spannungsunabhängig |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC 50 Hz entspricht EN/IEC 61009-1 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV entspricht EN/IEC 61009-1 |
| Lokale Signalisierung | Fehlermeldeanzeige |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| elektrischer Anschluss für LS-Schalter | Mit Schrauben |
| Höhe | 87 mm |
| Breite | 63 mm |
| Tiefe | 74 mm |
| Produktgewicht | 210 g |
| Farbe | Grau |
| Anschlüsse - Klemmen | Tunnelklemmen (unten) 1…35 mm² - fest Tunnelklemmen (unten) 1…25 mm² - flexibel Tunnelklemmen (unten) 1…25 mm² - flexibel mit Aderendhülse |
| Drahtabisolierungslänge | 14 mm für unten Verbindung |
| [M] Anzugsdrehmoment | 3,5 Nm unten | Montage |
| Normen | EN/IEC 61009-1 EN/IEC 61009-2-1 |
| Schutzart (IP) | IP20 entspricht IEC 60529 IP40 (modulares Gehäuse) entspricht IEC 60529 |
| Verschmutzungsgrad | 3 entspricht IEC 61009 |
| Elektromagnetische Verträglichkeit | 8/20 µs Impulswiderstand, 250 A entspricht EN/IEC 61009-1 |
| Tropentauglichkeit | 2 entspricht IEC 60068-1 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Umgebungstemperatur bei Betrieb | -5…60 °C |
| Umgebungstemperatur bei Lagerung | -40…60 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 261,0 g |
| VPE 1 Höhe | 8,7 cm |
| VPE 1 Breite | 12,0 cm |
| VPE 1 Länge | 14,8 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 15 |
| VPE 2 Gewicht | 4,39 kg |
| VPE 2 Höhe | 30,0 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 40,0 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Kreislaufwirtschafts-Profil | Keine besonderen Recycling-Verfahren erforderlich |
