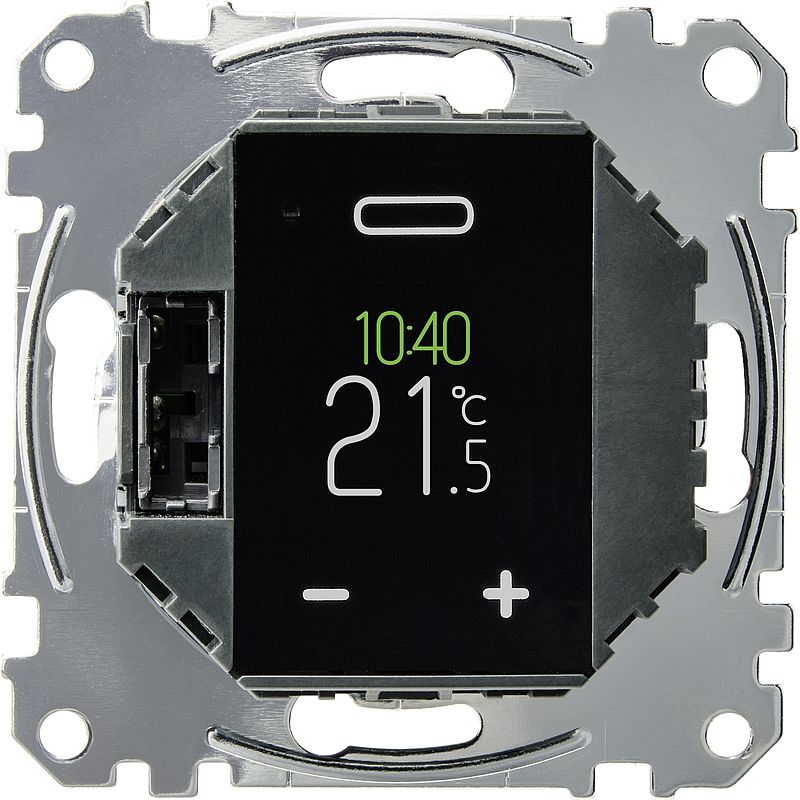

Programmierbarer Universal Temperaturregler-Einsatz mit Touch-Display
MEG5776-0000
Materialpreisgruppe
: E0
249,00 EUR
EAN Code: 4042811184681
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Konformitätserklärung
|
Download |
|
Produktumweltprofil
|
Download |
|
Benutzerhandbuch
|
Download |
|
Zertifikat
|
Download |
|
Katalog
|
Download |
|
Technische Zeichnung
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (1)
Abdeckplatten: Kompatible Produkte
Abdeckplatten (10)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Merten |
| Produkt- oder Komponententyp | Thermostat |
| Gerätedarstellung | Mechanismus mit Befestigungsrahmen |
| Produktname | Flush-Mounted Inserts | Zusatzmerkmale |
| Gehäusevariante | Einbau |
| Befestigungsmodus | Durch Schrauben |
| Geräteanwendung | Weekly-programmable |
| Typ der Technologie | Elektronisch |
| Produktspezifische Anwendung | Heizung |
| Funktion verfügbar | Selbstlernende Vorlaufzeiten Ventilschutzfunktion Betriebsstundenanzeige Ausgangsverhalten des Relais: Öffner/Schließer Reglerverhalten: PWM oder 2-stufig Automatische Winter-/Sommerzeitumstellung Mit elektronischem Controller Mit LCD-Anzeige |
| Verpackungstyp | Karton |
| Messgenauigkeit | +/-0,5°C |
| Art und Zusammensetzung der Kontakte | 1 S |
| Schalterfunktion | 2-polig |
| [In] Bemessungsstrom | 16 A (bei ohmscher Last Last) 1 A (bei induktiver Last Last) cos phi = 0,6 |
| [Ue] Betriebsbemessungsspannung | 230 V |
| Netzwerktyp | AC |
| Schutzart | Elektronischer Überspannungsschutz Überhitzungsschutz |
| Zugehörige Absicherung | 16 A |
| Umgebungstemperatur bei Betrieb | -10…35 °C |
| Elektrische Lebensdauer | 100000 Zyklen |
| Schraubenkopfform | Minuspol |
| Klemmverbindungskapazität | 2 x 1,5 - 1 x 4 mm² |
| Drahtabisolierungslänge | 10 mm |
| Angezeigte Information | Temperatur in °C Stunde |
| Displaytyp | OLED-Bildschirm |
| Displayauflösung | 96 x 96 Pixel |
| Anzeigematerial | Kunststoff |
| Displaygröße | 44 mm |
| Relative Luftfeuchtigkeit | 0…95 % |
| Normen | EN 60730-2-9 |
| Richtlinien | 2006/95/EG - Niederspannungsrichtlinie 2004/108/EG - elektromagnetische Verträglichkeit |
| Produktzertifizierungen | SEMKO VDE |
| Schutzart (IK) | IK04 |
| Schutzart (IP) | IP20 |
| Höhe | 71 mm |
| Breite | 71 mm |
| Tiefe | 51 mm |
| Einbautiefe | 32 mm |
| Produktgewicht | 0,22 kg |
| Netzwerkfrequenz | 50/60 Hz | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 116,000 g |
| VPE 1 Höhe | 5,500 cm |
| VPE 1 Breite | 7,700 cm |
| VPE 1 Länge | 7,800 cm |
| VPE 2 Art | CAR |
| VPE 2 Menge | 50 |
| VPE 2 Gewicht | 6,224 kg |
| VPE 2 Höhe | 20,600 cm |
| VPE 2 Breite | 31,000 cm |
| VPE 2 Länge | 41,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
