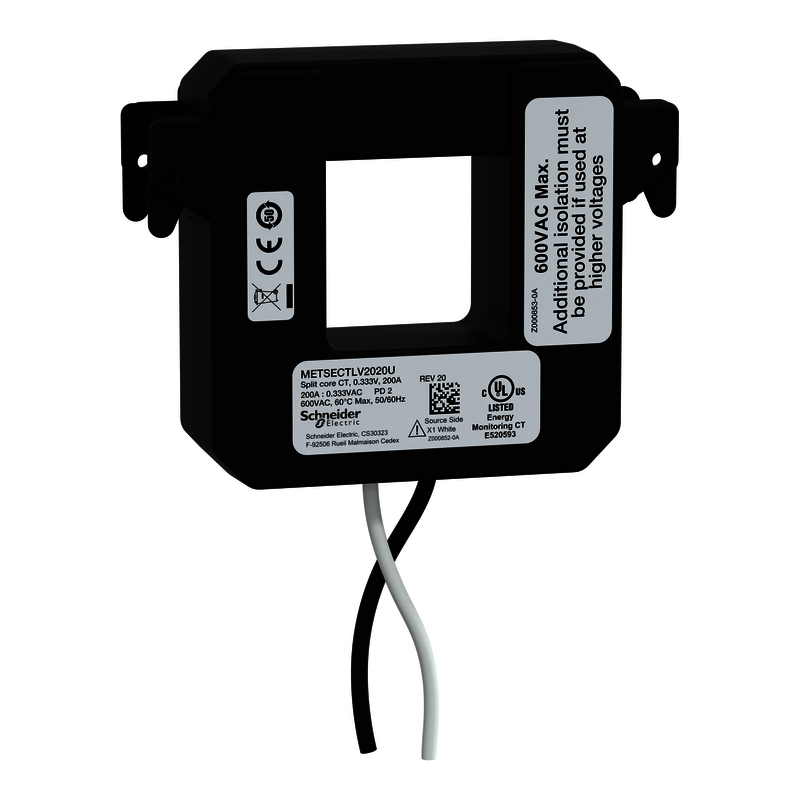

Kabelumbauwandler LVCT 200 A - 0,333 V Ausgang, Innenmaße 36 x 36 mm
METSECTLV2020U
In Kürze lieferbar
EAN Code: 3606481060266
Hauptdokumente
 Produktdatenblatt |
Download |
|
Konformitätserklärung
|
Download |
|
Sonstiger technischer Leitfaden
|
Download |
|
Gebrauchsanleitung
|
Download |
|
CAD
|
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PowerLogic |
| Kurzbezeichnung des Geräts | LVCT |
| Produkt- oder Komponententyp | Stromwandler |
| Ausgangsspannung | 0,333 V |
| Elektrische Verbindung | Loser Leiter: 2,4 m (AWG 16) 600 V |
| Produktbestimmung | BCPM BCPMSC IEM3000 EM3500 EM4200 EM4900 |
| Typ des Stromwandlers | Spaltungskern |
| [In] Bemessungsstrom | 200 A |
| Netzwerkfrequenz | 50 Hz 60 Hz |
Zusatzmerkmale |
| Kompatible Produktfamilie | PowerLogic PowerLogic BCPM BCPMA Multikreis-Energiezähler PowerLogic PowerLogic BCPM BCPMB Multikreis-Energiezähler PowerLogic PowerLogic BCPM BCPME Multikreis-Energiezähler PowerLogic PowerLogic BCPMSC BCPMSCA Multikreis-Energiezähler PowerLogic PowerLogic BCPMSC BCPMSCB Multikreis-Energiezähler PowerLogic PowerLogic BCPMSC BCPMSCE Multikreis-Energiezähler PowerLogic PowerLogic EM3500 EM3502 Energiezähler PowerLogic PowerLogic EM3500 EM3550 Energiezähler PowerLogic PowerLogic EM3500 EM3555 Energiezähler PowerLogic PowerLogic EM3500 EM3560 Energiezähler PowerLogic PowerLogic EM3500 EM3561 Energiezähler PowerLogic PowerLogic EM4200 EM4235 Energiezähler PowerLogic PowerLogic EM4200 EM4236 Energiezähler PowerLogic PowerLogic EM4900 EM4904 Multikreis-Energiezähler PowerLogic PowerLogic EM4900 EM4908 Multikreis-Energiezähler PowerLogic PowerLogic EM4900 EM4914 Multikreis-Energiezähler PowerLogic PowerLogic EM4900 EM4928 Multikreis-Energiezähler Acti 9 Acti9 iEM3000 iEM3455 Energiezähler Acti 9 Acti9 iEM3000 iEM3465 Energiezähler |
| Messgenauigkeit | 1 % | Montage |
| Relative Luftfeuchtigkeit | 0…95 % |
| Umgebungstemperatur bei Betrieb | -15…60 °C |
| Umgebungstemperatur bei Lagerung | -40…70 °C |
| Normen | UL 2808 IEC 61869-2 |
| Breite | Intern: 35,6 mm Gesamt: 104,65 mm |
| Tiefe | 28,45 mm |
| Höhe | Intern: 35,6 mm Gesamt: 82,55 mm |
| Produktgewicht | 686 g | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 10,500 cm |
| VPE 1 Breite | 22,500 cm |
| VPE 1 Länge | 26,500 cm |
| VPE 1 Gewicht | 771,000 g |
| VPE 2 Art | S04 |
| VPE 2 Menge | 6 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 40,000 cm |
| VPE 2 Länge | 60,000 cm |
| VPE 2 Gewicht | 5,377 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Environmental data
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| Rücknahme | No |
| REACh frei von SVHC | Ja |
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Giftiges Schwermetall frei | Ja |
|
Quecksilberfrei
|
Ja |
6 Dokumente
| METSECTLV2020U EU-RoHS-Erklärung
19/03/25 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| METSECTLV2020U REACh-Erklärung
19/03/25 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| EM3500 series Split core CT, Small, .3V, 200A UL2808 - CAD 15/03/25 · CAD | 0,4 MB | Download |
| Low Voltage Current Transformers (LVCT)
15/03/25 · Gebrauchsanleitung |
1,2 MB | Download |
| PowerLogic™ UL 2808 Current Transformers (CT) Technical Datasheet
15/03/25 · Sonstiger technischer Leitfaden |
1,7 MB | Download |
| UK Declaration of Conformity 15/03/25 · Konformitätserklärung | 0,3 MB | Download |
