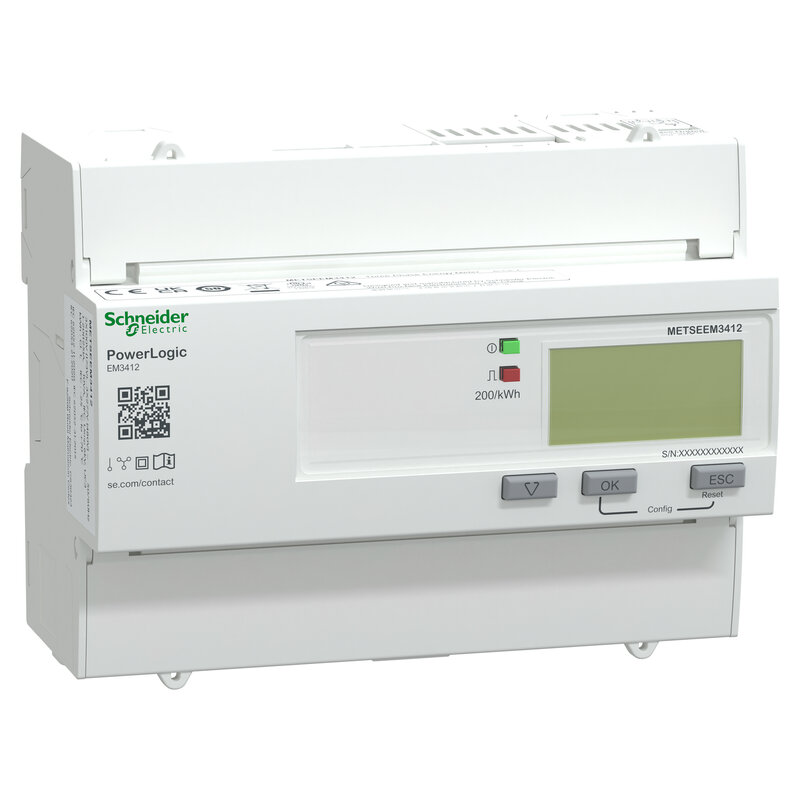

Energiezähler EM3412, 3 phasig, 125 A, Klasse 1, Impulsausgang
METSEEM3412
Materialpreisgruppe
: DT
200,00 EUR
EAN Code: 3606487294719
Hauptdokumente
 Produktdatenblatt |
Download |
|
Konformitätserklärung
|
Download |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Benutzerhandbuch
|
Download |
|
Katalog
|
Download |
|
Zertifikat
|
Download |
|
CAD
|
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Sonstiger technischer Leitfaden
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PowerLogic |
| Baureihe | PowerLogic EM3000 |
| Kurzbezeichnung des Geräts | EM3412 |
| Produkt- oder Komponententyp | Energiezähler | Zusatzmerkmale |
| Beschreibung der Pole | 3P + N 1P + N 3P |
| Messwerttyp | Wirkenergie gesamt Wirkenergie pro Phase Wirkenergie partial |
| Messgerätetyp | Active energy (signed, two quadrant) |
| Geräteanwendung | Teilzähler Teilabrechnung |
| Genauigkeitsklasse | Klasse 1 Wirkenergie entspricht IEC 62053-21 |
| Eingangstyp | Direct connection |
| [In] Bemessungsstrom | 125 A |
| Bemessungsspannung | 100…277 V 173…480 V |
| Netzwerkfrequenz | 60 Hz 50 Hz |
| Typ der Technologie | Elektronisch |
| Displaytyp | LCD-Anzeige |
| Abtastrate | 32 Abtastungen/Zyklus |
| Messstrom | 0…125 A |
| gemessener Höchstwert | 99.999.999,9 kWh |
| Kommunikationsprotokoll | - |
| Lokale Signalisierung | Grün Anzeigeleuchte: Strom EIN Gelb Blitzlicht LED: Genauigkeitsüberprüfung |
| Anzahl der Ausgänge | 1 Impuls |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| Anschlüsse - Klemmen | Stromschaltkreis: Schraubklemmen 50 mm² Kabel(n) |
| Überspannungskategorie | III |
| Normen | BS EN 61557-12:2021 IEC 61557-12:2021 EN 61557-12:2021 BS EN 61326-1 IEC 61326-1 EN 61326-1 BS EN 62052-11:2020 IEC 62052-11:2020 EN 62052-11:2020 BS EN 62053-21 IEC 62053-21 EN 62053-21 BS EN 62052-31:2015 IEC 62052-31:2015 EN 62052-31:2015 BS EN 61010-1:2010 EN 61010-1:2010 IEC 61010-1:2010 BS EN 61010-2-30 IEC 61010-2-30 EN 61010-2-30 UL 61010-2-30 ANSI C12.16 |
| Produktzertifizierungen | CE entspricht IEC 61010-1 (Sicherheit) CE entspricht EN 61557-12 (Energieüberwachung) CE entspricht EN/IEC 61326-1 (Störungen) UKCA entspricht BS EN 61010-1 (Sicherheit) UKCA entspricht BS EN 61557-12 (Energieüberwachung) UKCA entspricht BS EN 61326-1 (Störungen) CULus entspricht UL 61010-1 (Sicherheit) CULus entspricht EN 61010-1 (Sicherheit) |
Montage |
| Schutzart (IP) | IP40 Frontplatte: entspricht IEC 60529 IP20 Gehäuse: entspricht IEC 60529 |
| Verschmutzungsgrad | 2 |
| Relative Luftfeuchtigkeit | 5…95 % bei 50 °C |
| Umgebungstemperatur bei Betrieb | -25…70 °C - IEC |
| Umgebungstemperatur bei Lagerung | -40…85 °C |
| Betriebshöhe | < 2.000 m |
| Farbe | Weiß |
| 9-mm-Raster | 14 |
| Breite | 126 mm |
| Höhe | 103,2 mm |
| Tiefe | 69,3 mm | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 8,500 cm |
| VPE 1 Breite | 11,000 cm |
| VPE 1 Länge | 13,200 cm |
| VPE 1 Gewicht | 654,000 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 16 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 10,916 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Environmental data
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 44 |
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
18 Dokumente
| METSEEM3412 EU-RoHS-Erklärung
21/03/25 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| METSEEM3412 REACh-Erklärung
21/03/25 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| EM3100 / EM3200 / EM3300 / EM3400 / EM3700 - Manual del usuario 15/03/25 · Benutzerhandbuch | 5,8 MB | Download |
| PowerLogic Power Monitoring and Control Catalog - Web
15/03/25 · Katalog |
63,2 MB | Download |
| EM3100 / EM3200 / EM3300 / EM3400 / EM3700 Series User Manual 15/03/25 · Benutzerhandbuch | 5,8 MB | Download |
| EM3100 / EM3200 / EM3300 / EM3400 / EM3700-Reihe - Benutzerhandbuch 15/03/25 · Benutzerhandbuch | 5,8 MB | Download |
| EM3412 / EM3424 – Gebrauchsanleitung 15/03/25 · Gebrauchsanleitung | 4,1 MB | Download |
| PowerLogic™ EM3000
12/03/25 · Sonstiger technischer Leitfaden |
1,4 MB | Download |
| PowerLogic™ EM3000 Series Technical Datasheet 07/03/25 · Sonstiger technischer Leitfaden | 0,9 MB | Download |
| Declaration of Conformity_RCM_EM3000 Series 19/02/25 · Konformitätserklärung | 0,3 MB | Download |
| Certificate of Compliance_EM3000 series 19/02/25 · Zertifikat | 0,4 MB | Download |
| EU Declaration of Conformity_ECDEM3000-A1-V1 16/01/25 · Konformitätserklärung | 0,3 MB | Download |
| UK Declaration of Conformity_EM3000 16/01/25 · Konformitätserklärung | 0,3 MB | Download |
| PowerLogic DIN Rail Energy Meter Direct Current upto 125A, Circularity Profile, End of Life Instructions 18/12/24 · Entsorgungsinformation | 0,4 MB | Download |
| PowerLogic DIN Rail Energy Meter Direct Current upto 125A, Environmental Disclosure, Product Environmental Profile 18/12/24 · Produktumweltprofil | 0,4 MB | Download |
| Serie EM3100 / EM3200 / EM3300 / EM3400 / EM3700 - Manuale utente 13/12/24 · Benutzerhandbuch | 5,8 MB | Download |
| Séries EM3100 / EM3200 / EM3300 / EM3400 / EM3700 - Manuel de l’utilisateur 13/12/24 · Benutzerhandbuch | 5,8 MB | Download |
| EM3412 125A Cl 1 Non Com Non MID Energy Meter 21/11/24 · CAD | 1,5 MB | Download |
